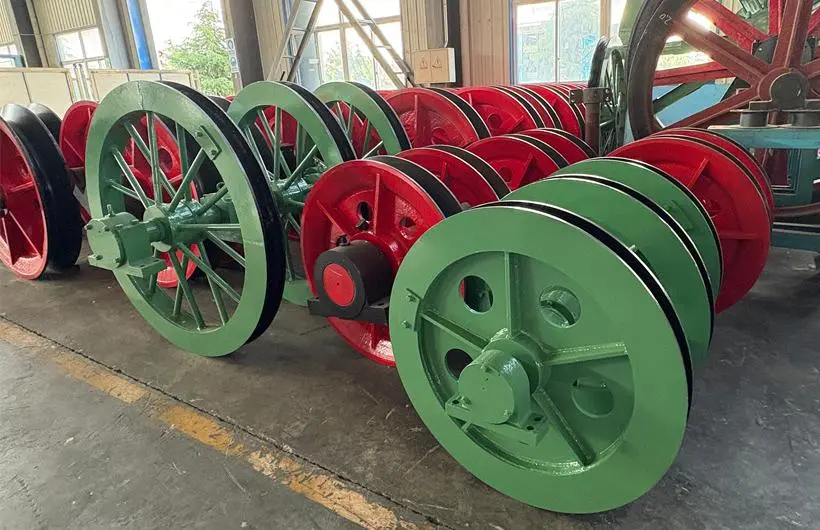

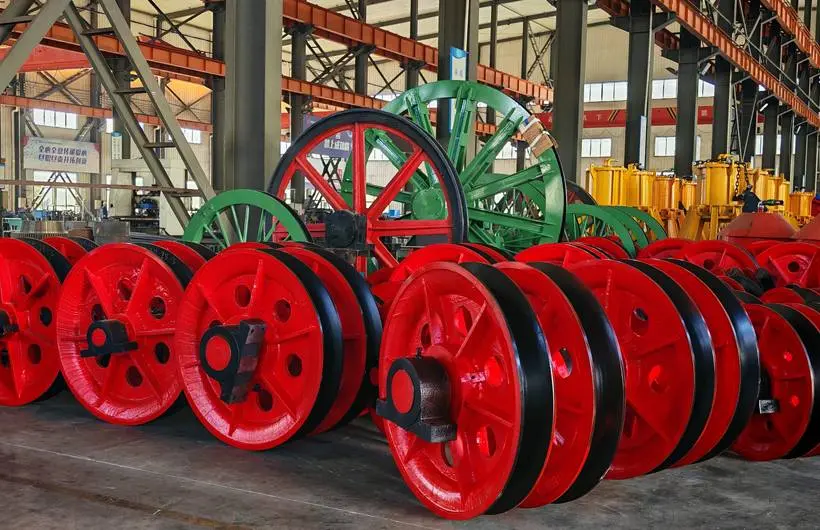

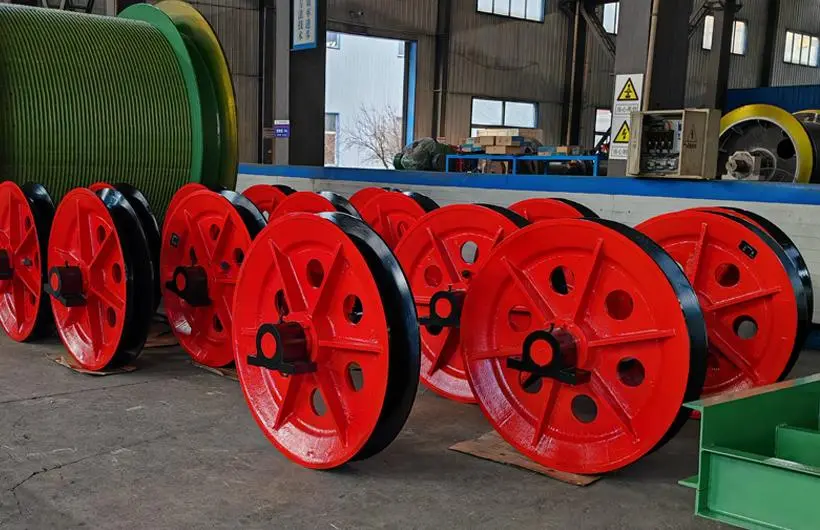

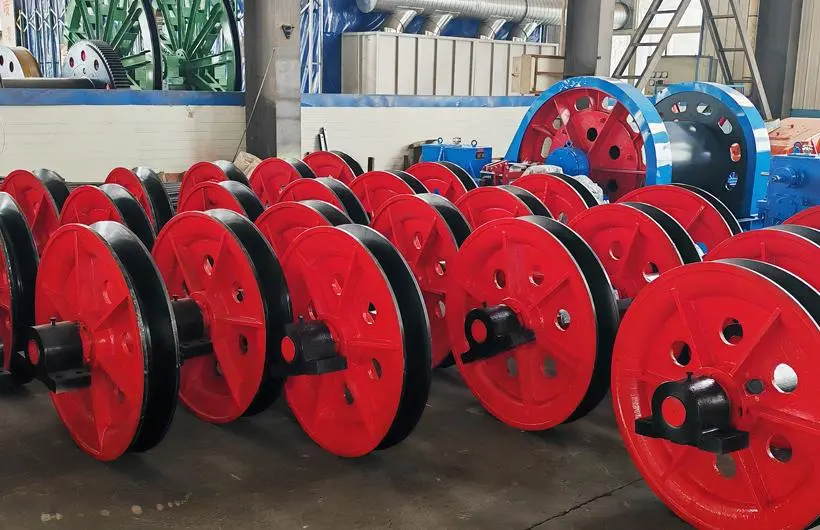

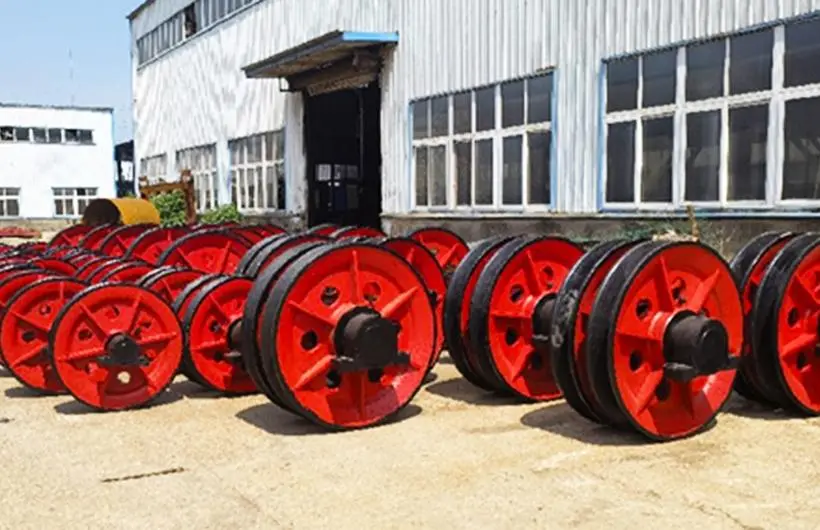

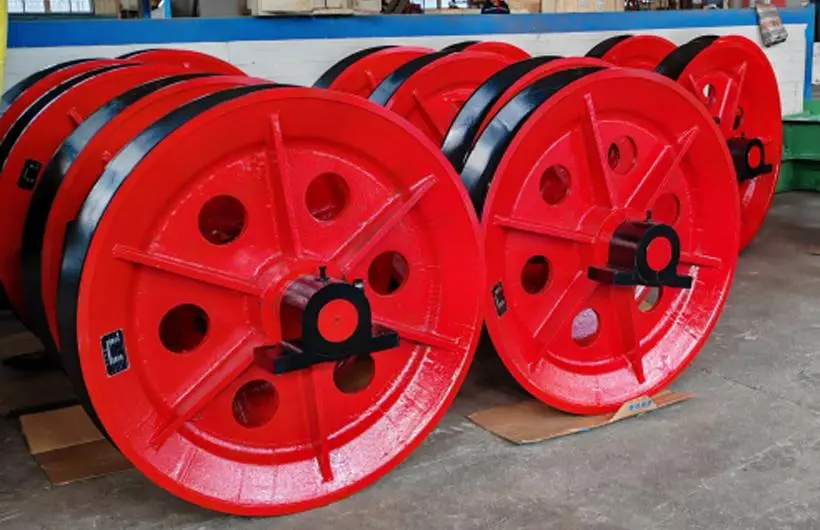

Poleas de hundimiento guían y sostienen cuerdas de acero en construcción de pozos verticales. Existen modelos de una y dos ranuras, con bujes de cobre aleado resistentes y copas de engrase integradas; modelo de una ranura cuenta con separación regulable. Estructura firme, funcionamiento fiable, apta para entornos severos.
Poleas hundimiento piezas clave soporte y guía excavación pozos verticales, construcción pozos profundos y obras subterráneas grandes.
Fase hundimiento pozo: guía cuerdas cubetas, plataformas suspendidas y escaleras seguridad, transporte vertical personal materiales equipos.
Producción minera ampliación vías: guía estable cuerdas sistemas elevación jaulas, traslado materiales y equipos auxiliares.
Características y Principio de Funcionamiento:
○Cuerpo de polea: acero aleado alta resistencia, forjado monobloque o soldado por chapas. Alta rigidez torsional y resistencia a fatiga. Ranura mecanizada CNC y endurecida para larga vida guía.
○Sistema de rodamientos: rodamientos esféricos doble fila gran diámetro o cojinetes deslizantes reforzados, ideales baja velocidad y gran carga, gran capacidad carga radial y autoalineación.
○Estructura soporte: armazón soldado robusto gran estabilidad. Instalable en suelo o torre, base regulable para montaje rápido y alineación exacta.
○Accesorios seguridad: dispositivos anti-desviación cuerdas, lubricación automática centralizada, interfaz monitoreo vibraciones, mayor seguridad operativa.
Polea instalada en eje soporte con rodamientos precisos. Fricción rodante asegura guía fluida y transmisión estable.
Soporte carga dinámica: distribuye cargas aparejo, materiales y peso cuerda, transmite fuerzas a torre soporte para marcha estable.
Guía adaptable: curva ranura optimizada adapta recorrido cuerda, reduce desgaste irregular y prolonga su vida útil.
Amortiguación impactos: estructura rígida y ajuste rodamientos absorben vibraciones arranque, frenado y cambios carga, protege todo sistema elevación.
| Parámetros técnicos de polea de suspensión de pozo de una ranura | ||||||||||
| Modelo | Diámetro máximo de cable de acero (mm) | Máxima tensión estática permitida por cable (kN) | Dimensiones principales | |||||||
| Diámetro del eje | Diámetro del cuello de eje | Diámetro de la polea | Diámetro exterior | Distancia entre soportes de eje | Longitud del eje | Altura de centro | Dimensión de orificios de pernos del soporte de rodamiento (Φ×A×B) | |||
| mm | ||||||||||
| MZS2.1-0-1*0.5 | 23 | 50(5) | 90 | 70 | 500 | 565 | 280 | 430 | 90 | 26*70*220 |
| MZS2.1-0-1*0.65 | 31 | 100(10) | 100 | 85 | 650 | 775 | 340 | 490 | 100 | 26*70*250 |
| MZS2.1-0-1*0.8 | 40 | 160(16) | 120 | 100 | 800 | 960 | 400 | 560 | 110 | 26*80*280 |
| MZS2.1-0-1*1.05 | 52 | 250(25) | 150 | 120 | 1050 | 1260 | 460 | 620 | 120 | 26*80*300 |
| MZS2.1-0-1*1.25 | 60.5 | 400(40) | 180 | 140 | 1250 | 1495 | 520 | 680 | 140 | 26*80*330 |
