Poleas excavación guían y soportan cuerdas acero construcción pozos verticales. Versiones una y dos ranuras, bujes cobre aleado resistentes, copas engrase integradas, separación regulable modelo doble ranura. Estructura robusta, funcionamiento fiable, adaptables entornos adversos.
Poleas excavación piezas portantes y guía clave excavación pozos verticales, obras pozos profundos y proyectos subterráneos grandes. Diseñadas para sistemas elevación vertical alta carga, alta frecuencia y máxima fiabilidad.

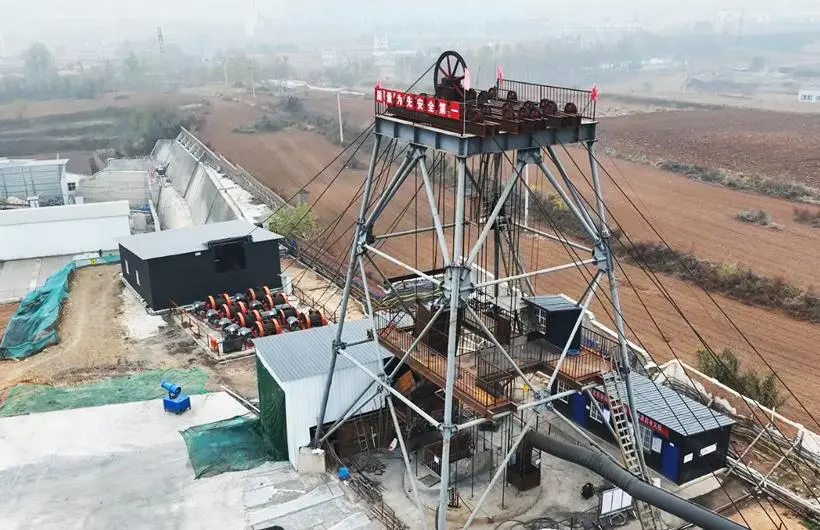

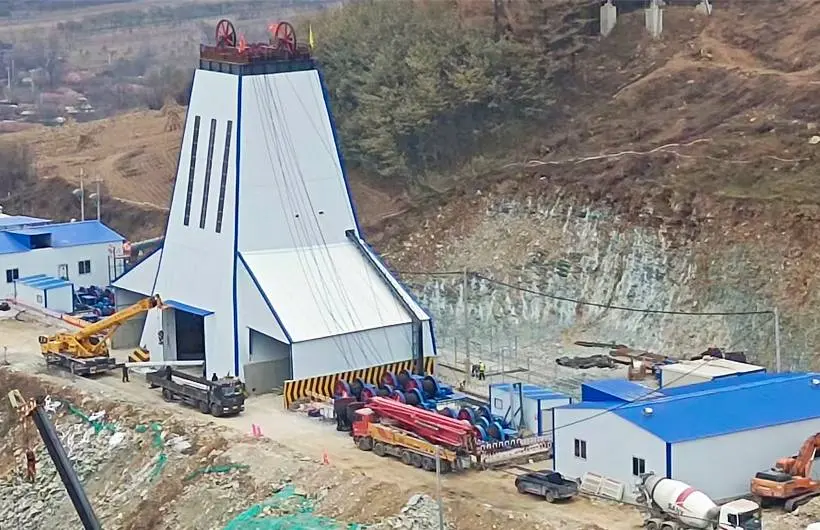

Fase hundimiento pozo: guían cuerdas de cubetas, plataformas suspendidas y escaleras seguridad, transporte vertical personal materiales equipos.
Producción minera y ampliación vías: guía estable cuerdas jaulas elevación, traslado materiales y equipos auxiliares.
Características y Principio de Funcionamiento:

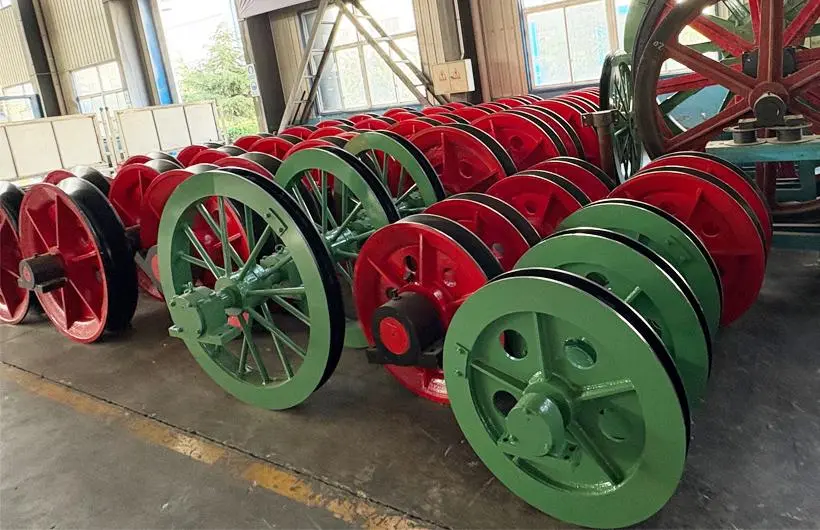

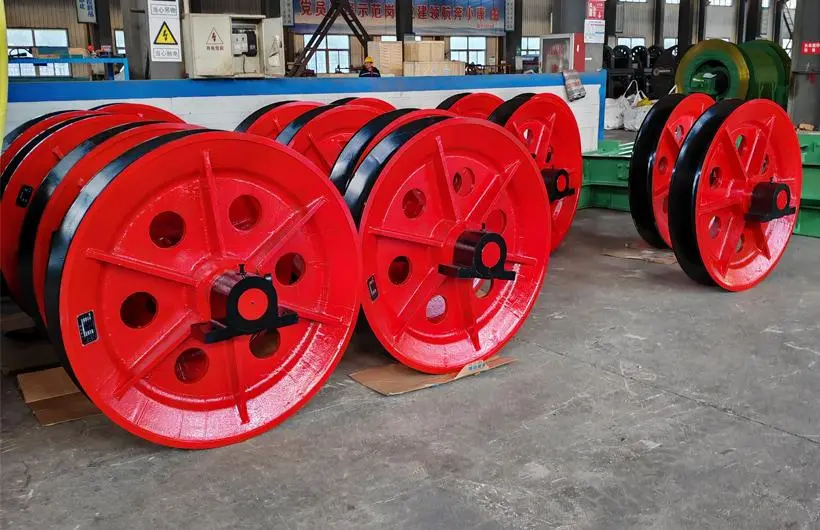

○Cuerpo polea: acero aleado alta resistencia, forjado integral o soldado placa gruesa. Ranura mecanizada CNC, endurecida superficialmente, larga vida guía.
○Sistema rodante: rodamientos esféricos doble fila gran diámetro o cojinetes deslizantes resistentes, aptos baja velocidad y gran carga.

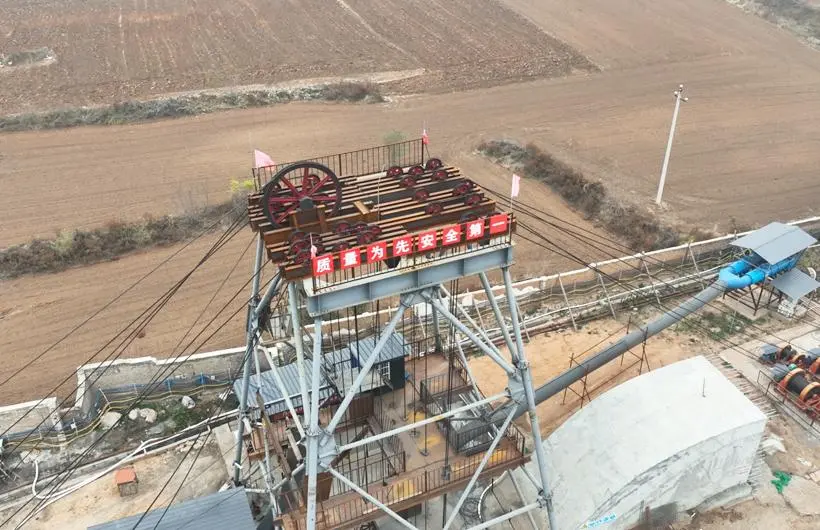

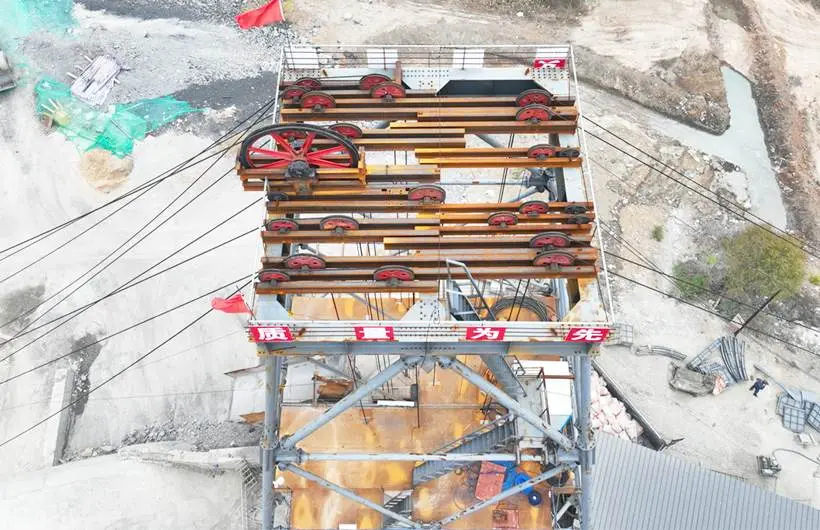

○Estructura soporte: armazón soldada placa gruesa gran estabilidad. Instalación suelo o torre pozo, base regulable para montaje rápido y alineación precisa.
○Accesorios seguridad: dispositivos anti-desviación cuerda, lubricación automática centralizada, interfaz monitoreo vibración, mayor seguridad funcionamiento.
Polea montada en eje soporte con rodamientos precisos. Fricción rodante garantiza guía estable cuerda y transmisión eficaz fuerza.
Soporte carga dinámica: distribuye cargas combinadas aparejo, materiales y peso propio cuerda, transmite fuerzas eficazmente a torre soporte para funcionamiento estable.
Guía adaptable: curva ranura optimizada se adapta recorrido cuerda, reduce desgaste irregular y prolonga vida útil cuerda.
Amortiguación impactos: estructura rígida y ajuste preciso rodamientos absorben vibraciones arranque, frenado y variaciones carga, protege sistema elevación completo.
| Parámetros técnicos de polea de suspensión de pozo de dos ranuras | |||||||||||
| Modelo | Diámetro máximo de cable de acero (mm) | Máxima tensión estática permitida por cable (kN) | Dimensiones principales | ||||||||
| Diámetro del eje | Diámetro de la polea | Diámetro exterior | Distancia entre poleas | Distancia entre soportes deleje | Distancia entre bases de poleas | Longitud del eje | Altura de centro | Tamaño de orificios de pernos del soporte de rodamiento (Φ×A×B) | |||
| mm | |||||||||||
| MZS2.2-0-2×0.5/270-320 | 23 | 50(5) | 120 | 500 | 595 | 270-320 | 590-640 | 160 | 800 | 120 | 26×80×300 |
| MZS2.2-0-2×0.5/630-750 | 23 | 50(5) | 120 | 500 | 595 | 630-750 | 950-1070 | 160 | 1230 | 120 | 26×80×300 |
| MZS2.2-0-2×0.65/270-420 | 31 | 100(10) | 150 | 650 | 775 | 270-420 | 630-780 | 180 | 940 | 140 | 26×80×330 |
| MZS2.2-0-2×0.65/630-850 | 31 | 100(10) | 150 | 650 | 775 | 630-850 | 990-1210 | 180 | 1370 | 140 | 26×80×330 |
| MZS2.2-0-2×0.8/270-420 | 40 | 160(16) | 180 | 800 | 960 | 270-420 | 670-820 | 200 | 990 | 160 | 26×80×330 |
| MZS2.2-0-2×0.8/850-960 | 40 | 160(16) | 180 | 800 | 960 | 850-960 | 1250-1360 | 200 | 1530 | 160 | 26×90×370 |
| MZS2.2-0-2×1.05/320-420 | 52 | 250(25) | 210 | 1050 | 1260 | 320-420 | 800-900 | 240 | 1070 | 160 | 26×90×440 |
| MZS2.2-0-2×1.05/850-960 | 52 | 250(25) | 210 | 1050 | 1260 | 850-960 | 1330-1440 | 240 | 1610 | 180 | 26×90×440 |
| MZS2.2-0-2×1.25/320-420 | 60 | 400(40) | 240 | 1250 | 1260 | 320-420 | 800-900 | 240 | 1070 | 160 | 26×90×440 |
| MZS2.2-0-2×1.25/850-960 | 60 | 400(40) | 240 | 1250 | 1260 | 850-960 | 1330-1440 | 240 | 1610 | 180 | 26×90×440 |
| Nota 1: Limpiar y cambiar el aceite tras más de seis meses de uso. Nota 2: Reemplazar inmediatamente el extremo cónico del tornillo de bloqueo si está dañado. Nota 3: Revisar periódicamente la lubricación de la bucha de aleación de cobre y el eje fijo, y rellenar aceite si es preciso. |
|||||||||||
