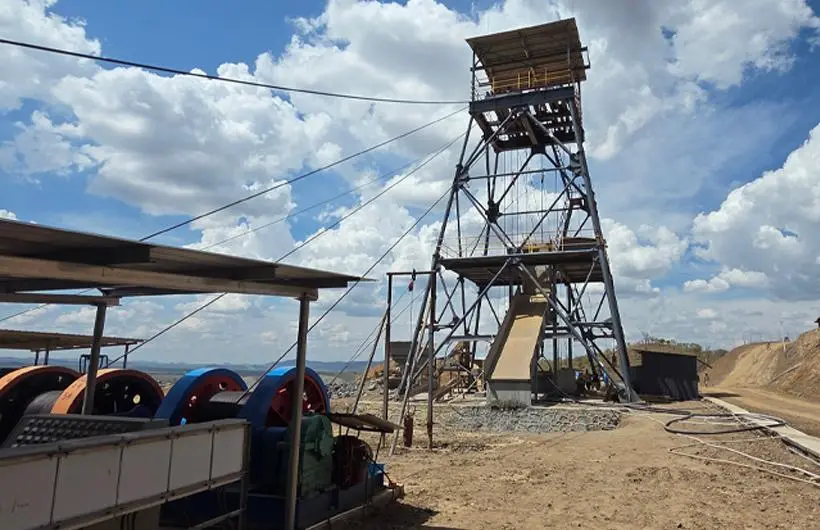

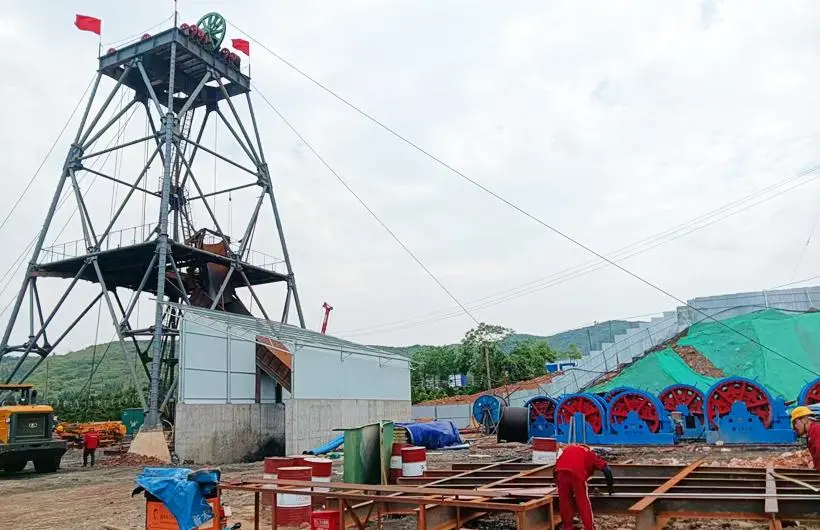

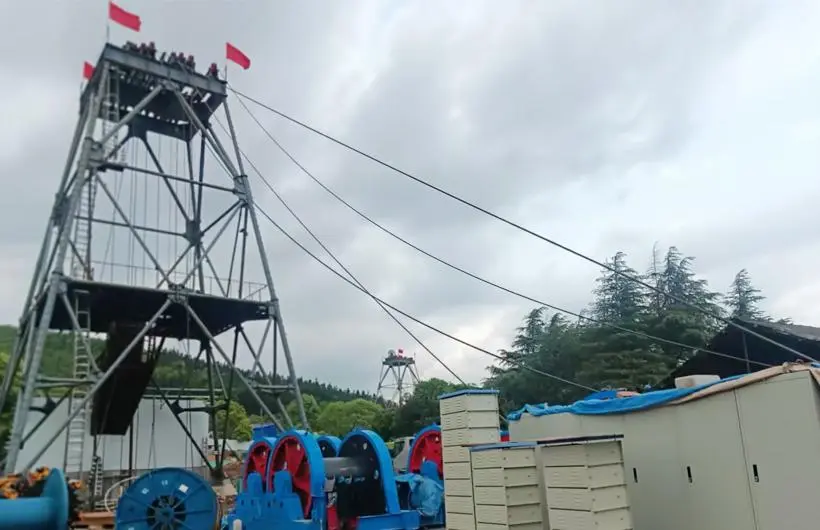

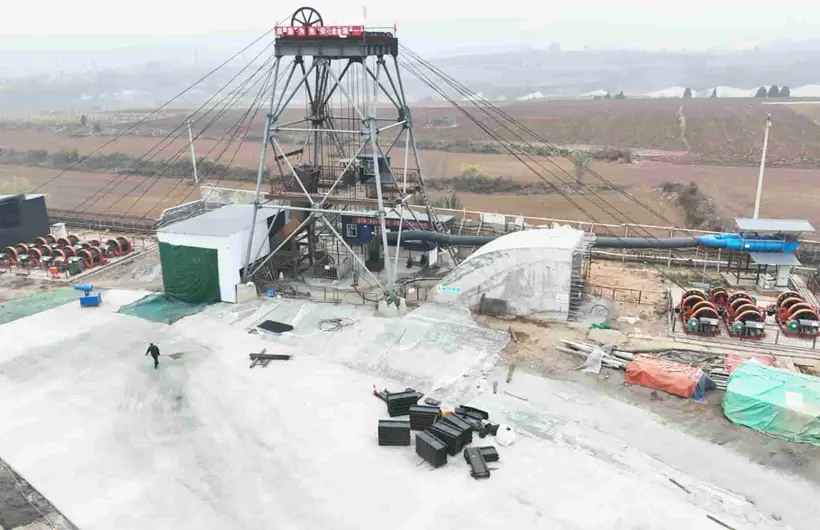

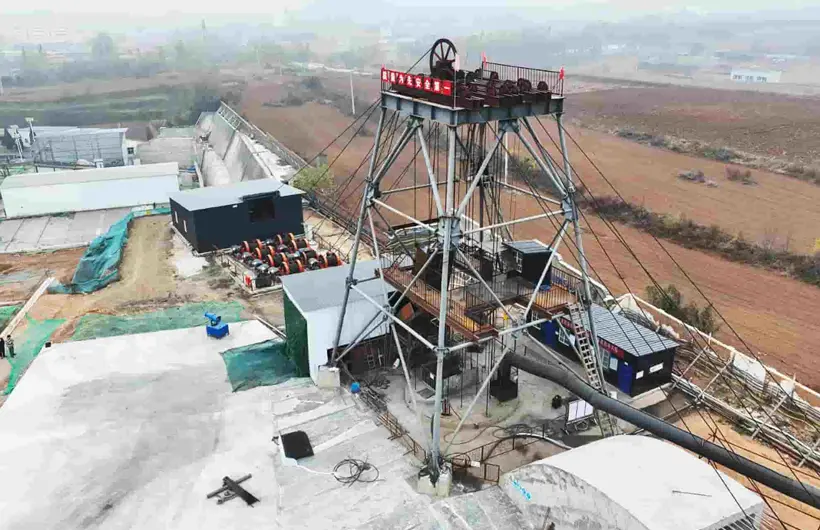

Los castilletes para hundimiento de pozos se fabrican principalmente mediante soldadura o atornillado de tubos de acero, perfiles, etc. Están compuestos por: casa de poleas, plataforma de poleas, cercha principal, plataforma de volcado, escaleras de acceso y cimentación.
Cumple requisitos constructivos y de proceso de pozos verticales de distinto diámetro y profundidad. Además de cumplir criterios de resistencia, rigidez y estabilidad, presenta estructura racional, fácil fabricación, transporte, montaje y desmontaje. Configurable según diámetro, profundidad y necesidades del pozo, ofrece plataforma fiable para trabajos en altura y transmisión de cargas en el hundimiento de pozos.
Características y Principio de Funcionamiento:
Diseño modular: estructura de acero estandarizada, uniones atornilladas para desmontaje y reutilización rápidos.
Transmisión clara de cargas:
○Carga vertical: Polea → Plataforma de poleas → Cercha principal → Cimentación → Terreno
○Carga horizontal: Transmitida y distribuida mediante cercha espacial y sistema de arriostramiento
Integración multifuncional:

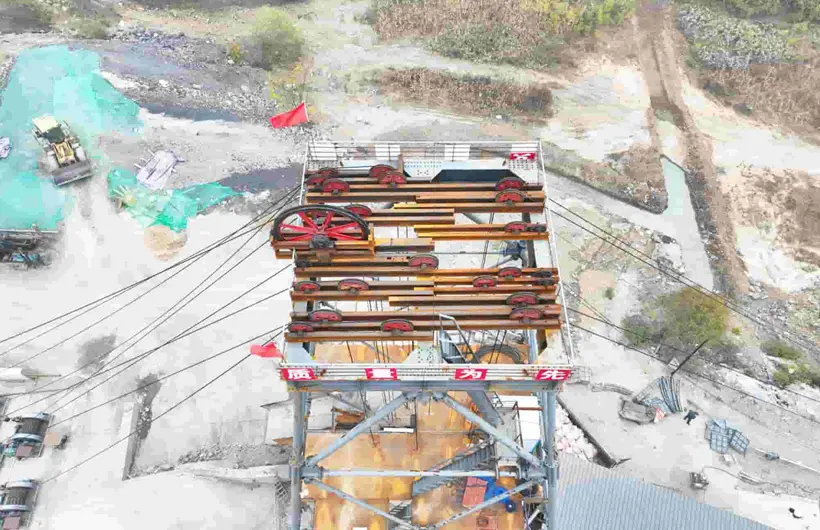

Plataforma de poleas: centro de control central para sistemas de elevación y suspensión.
Plataforma de volcado: zona de transferencia de escombros.
Centro de pozo abierto: paso libre para equipos grandes.
High Adaptability: Diseño adaptable a equipos pesados (máquinas de perforación de pozos) y métodos constructivos especiales (método de congelación, método de perforación, etc.).
System Positioning: Integra funciones de elevación, suspensión, transferencia y protección, como sistema de soporte clave para la construcción segura y rápida de pozos verticales.
Specialized for Shaft Sinking: Sistema de estructura de acero diseñado exclusivamente para proyectos de pozos mineros, combinando alta adaptabilidad, eficiencia y rentabilidad.
Modular assembly/disassembly: Estructura de acero atornillada permite montaje, desmontaje y reutilización rápidos en obra, reduciendo tiempo y costos.
Reliable Load Path: Las cargas verticales y horizontales se transmiten eficientemente a través de cerchas, plataformas y cimentaciones para garantizar estabilidad y seguridad estructural.
| Tabla de parámetros técnicos de armazón de pozo | |||||
| Modelo | Diámetro de pozo compatible | Altura desde cimiento hasta plataforma de poleas | Separación entre patas de la armazón | Dimensiones de plataforma de poleas | Peso |
| （m） | （m） | （m） | （m） | （t） | |
| Ⅰ | 3.5-5.0 | 16.242 | 10×10 | 5.5×5.5 | 25.09 |
| Ⅱ | 4.5-6.0 | 17.250 | 12×12 | 6.0×6.0 | 30.62 |
| Ⅲ | 5.0-6.5 | 17.346 | 12×12 | 6.5×6.5 | 33.07 |
| Ⅳ | 5.0-6.5 | 19.846 | 12.83×12.83 | 6.5×6.5 | 39.47 |
| Ⅴ | 6.0-8.0 | 21.970 | 14×14 | 7.0×7.0 | 49.39 |
| Ⅵ | 6.0-8.0 | 25.870 | 15.3×15.3 | 7.0×7.0 | 58.54 |
| Ⅶ | 8.0-9.0 | 26.364 | 16×16 | 7.5×7.5 | 72.37 |
| Ⅷ | 8.0-10.0 | 27.078 | 17.55×17.55 | 9.05×9.05 | 110.00 |
| Ⅸ | 10.0-14.0 | 29.200 | 21×21 | 12×12 | 215.22 |
