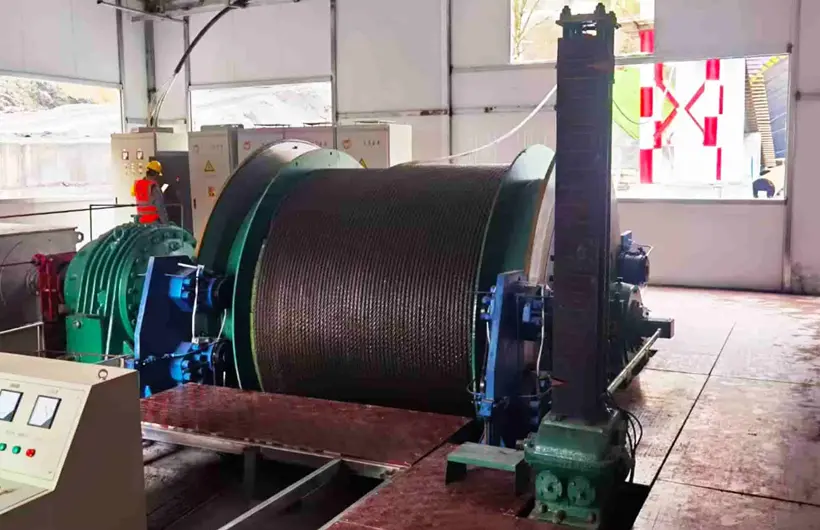

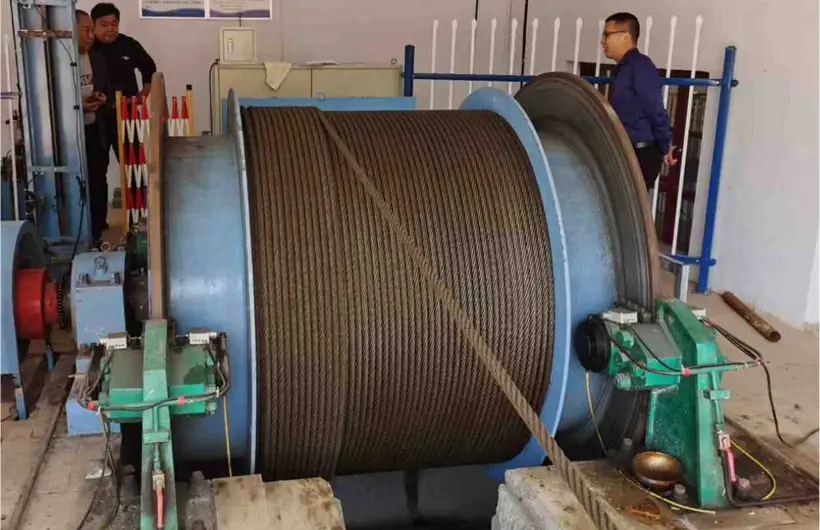

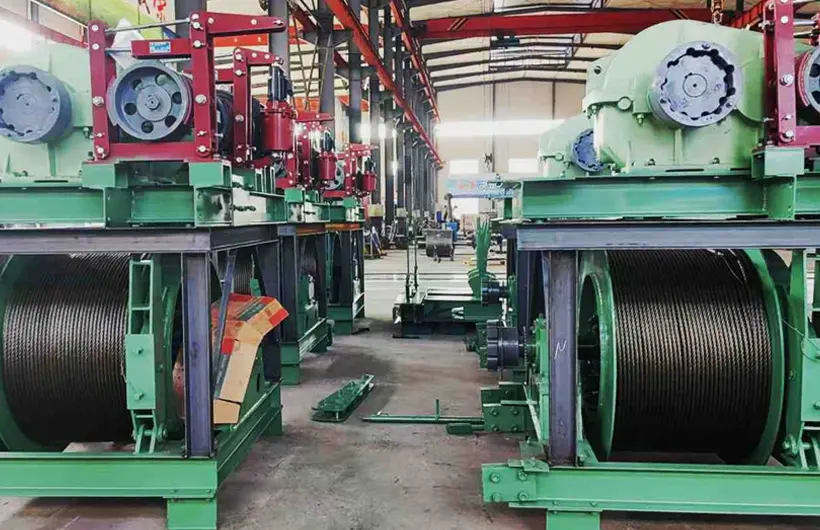

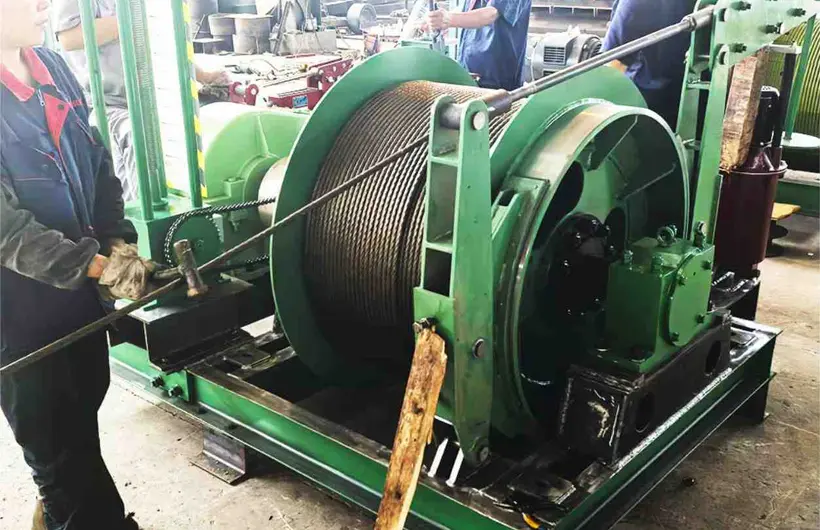

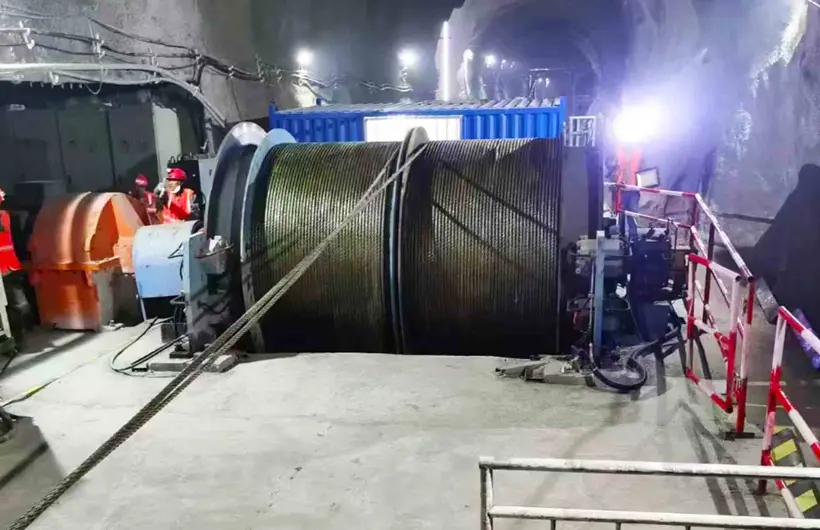

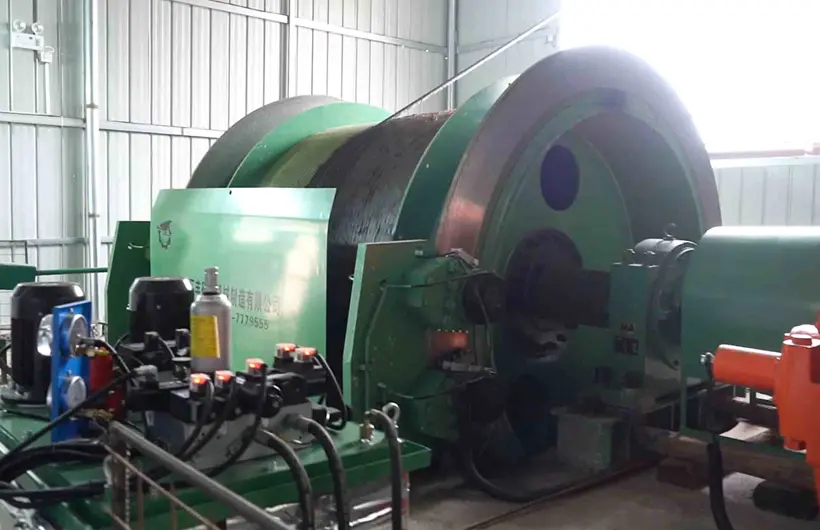

Cuerdas de acero para distintas condiciones laborales, en tipos trenzado triangular, contacto lineal y multifilar antirrotación. Aplicables en labores mineras principales: elevación y excavación de pozos verticales, sistemas de equilibrio, elevación de pozos inclinados y vías de circulación en pozos.
| Tabla de propiedades mecánicas del cable de acero | GB8918-2006 | ||||||||||
| Estructura del cable de acero:6x7+FC、6x7+IWS、6x7+IWR、6x9W+FC、6x9W+IWS | |||||||||||
| Diámetro nominal (mm) |
Peso de referencia del cable de acero (kg/100m), tolerancia: ±1% +50 | Resistencia a la tracción nominal del cable de acero / MPa | |||||||||
| 1570 | 1670 | 1770 | 1870 | ||||||||
| Fuerza de ruptura mínima del cable de acero / kN | |||||||||||
| Fibra natural | Fibra sintética | Núcleo de acero | Núcleo de fibra | Núcleo de acero | Núcleo de fibra | Cable de acero con núcleo de acero | Núcleo de fibra | Núcleo de acero | Núcleo de fibra | Núcleo de acero | |
| 14 | 68.8 | 67.4 | 75.9 | 102 | 110 | 109 | 118 | 115 | 125 | 122 | 132 |
| 16 | 89.9 | 88.1 | 99.1 | 133 | 144 | 142 | 153 | 150 | 163 | 159 | 172 |
| 18 | 114 | 111 | 125 | 169 | 183 | 180 | 194 | 190 | 206 | 201 | 218 |
| 20 | 140 | 138 | 155 | 208 | 225 | 222 | 240 | 235 | 254 | 248 | 269 |
| 22 | 170 | 166 | 187 | 252 | 273 | 268 | 290 | 284 | 308 | 300 | 325 |
| 24 | 202 | 198 | 223 | 300 | 325 | 319 | 345 | 338 | 366 | 358 | 387 |
| 26 | 237 | 233 | 262 | 352 | 381 | 375 | 405 | 397 | 430 | 420 | 454 |
| 28 | 275 | 270 | 303 | 409 | 442 | 435 | 470 | 461 | 498 | 487 | 526 |
| 30 | 316 | 310 | 348 | 469 | 507 | 499 | 540 | 529 | 572 | 559 | 604 |
| 32 | 359 | 352 | 396 | 534 | 577 | 568 | 614 | 602 | 651 | 636 | 687 |
| 34 | 406 | 398 | 447 | 603 | 652 | 641 | 693 | 679 | 735 | 718 | 776 |
| 36 | 455 | 446 | 502 | 676 | 730 | 719 | 777 | 762 | 824 | 805 | 870 |
| Tabla de propiedades mecánicas del cable de acero | GB8918-2006 | ||||||||||
| Estructura del cable de acero:6×19S+FC、6×19S+1WR、6×19W+FC、6×19W+1WR、 | |||||||||||
| Diámetro nominal (mm) |
Peso de referencia del cable de acero (kg/100m), tolerancia: ±1% +50 | Resistencia a la tracción nominal del cable de acero / MPa | |||||||||
| 1570 | 1670 | 1770 | 1870 | ||||||||
| Fuerza de ruptura mínima del cable de acero / kN | |||||||||||
| Núcleo de fibra natural | Núcleo de fibra sintética | Núcleo de acero | Núcleo de fibra | Núcleo de acero | Núcleo de fibra | Núcleo de acero | Núcleo de fibra | Núcleo de acero | Núcleo de fibra | Núcleo de acero | |
| 14 | 72.2 | 70.5 | 79.5 | 102 | 110 | 108 | 117 | 114 | 124 | 121 | 130 |
| 16 | 94.4 | 92.1 | 104 | 133 | 143 | 141 | 152 | 150 | 161 | 158 | 170 |
| 18 | 119 | 117 | 131 | 168 | 181 | 179 | 193 | 189 | 204 | 200 | 216 |
| 20 | 147 | 144 | 162 | 207 | 224 | 220 | 238 | 234 | 252 | 247 | 266 |
| 22 | 178 | 174 | 196 | 251 | 271 | 267 | 288 | 283 | 304 | 299 | 322 |
| 24 | 212 | 207 | 234 | 298 | 322 | 317 | 342 | 336 | 363 | 355 | 383 |
| 26 | 249 | 243 | 274 | 350 | 378 | 373 | 402 | 395 | 426 | 417 | 450 |
| 28 | 289 | 282 | 318 | 406 | 438 | 432 | 466 | 458 | 494 | 484 | 522 |
| 30 | 332 | 324 | 365 | 466 | 503 | 496 | 535 | 526 | 567 | 555 | 599 |
| 32 | 377 | 369 | 415 | 531 | 572 | 564 | 609 | 598 | 645 | 632 | 682 |
| 34 | 426 | 416 | 469 | 599 | 646 | 637 | 687 | 675 | 728 | 713 | 770 |
| 36 | 478 | 466 | 525 | 671 | 724 | 714 | 770 | 757 | 817 | 800 | 863 |
| 38 | 532 | 520 | 585 | 748 | 807 | 796 | 858 | 843 | 910 | 891 | 961 |
| 40 | 590 | 576 | 649 | 829 | 894 | 882 | 951 | 935 | 1010 | 987 | 1070 |
| Estructura del cable de acero：17x7+FC、17x7+IWS、18x7+FC、18x7+IWS、18x19W+FC、18+19S+FC、18x19+IWS | |||||||||||
| 14 | 76.4 | 84.3 | 95.4 | 101 | 101 | 107 | 108 | 114 | 114 | 120 | |
| 16 | 99.8 | 110 | 125 | 132 | 133 | 140 | 140 | 149 | 148 | 157 | |
| 18 | 126 | 139 | 158 | 167 | 168 | 177 | 178 | 188 | 188 | 199 | |
| 20 | 156 | 172 | 195 | 206 | 207 | 219 | 219 | 232 | 232 | 245 | |
| 22 | 189 | 208 | 236 | 251 | 251 | 265 | 266 | 281 | 281 | 297 | |
| 24 | 225 | 248 | 280 | 298 | 298 | 316 | 316 | 334 | 334 | 353 | |
| 26 | 264 | 291 | 329 | 350 | 350 | 370 | 371 | 392 | 392 | 415 | |
| 28 | 306 | 337 | 382 | 406 | 406 | 429 | 430 | 455 | 454 | 481 | |
| 30 | 351 | 387 | 438 | 466 | 466 | 493 | 494 | 523 | 522 | 552 | |
| 32 | 399 | 440 | 498 | 530 | 530 | 561 | 562 | 594 | 594 | 628 | |
| 34 | 451 | 497 | 563 | 598 | 598 | 633 | 634 | 671 | 670 | 709 | |
| 36 | 505 | 557 | 631 | 671 | 671 | 710 | 711 | 752 | 751 | 795 | |
| 38 | 563 | 621 | 703 | 748 | 748 | 791 | 792 | 838 | 837 | 886 | |
| 40 | 624 | 688 | 779 | 824 | 828 | 876 | 878 | 929 | 928 | 981 | |
| 42 | 688 | 759 | 859 | 908 | 913 | 966 | 968 | 1020 | 1020 | 1080 | |
| 44 | 755 | 832 | 942 | 997 | 1000 | 1060 | 1060 | 1120 | 1120 | 1190 | |
| 46 | 825 | 910 | 1030 | 1090 | 1100 | 1160 | 1160 | 1230 | 1230 | 1300 | |
| 48 | 899 | 991 | 1120 | 1190 | 1190 | 1260 | 1260 | 1340 | 1340 | 1410 | |
| Tabla de aplicaciones recomendadas para cables de acero | |||
| Aplicación | Nombre | Estructura del cable de acero | Observaciones |
| Elevación en pozo vertical | Cable de acero de cordón triangular | 6V×37S、6V×37、6V×34、6V×30、6V×43、6V×21 | |
| Cable de acero de contacto lineal | 6×19S、6×19W、6×25FI、6×29FI、6×26WS、6×31WS、6×36WS、6×41WS | ||
| Cable de acero de múltiples cordones | 18×7、17×7、35W×7、24W×7 | Cable de acero no giratorio | |
| 6Q×19+6V×21 6Q×33+6V×21 | |||
| Elevación en pozo vertical para construcción de pozos | Cable de acero de cordones múltiples y de forma especial | 6Q×33+6V×21 17×718×7 34×7 36×7 6Q×19+6V×21 4V×39S 4V×48S 35W×7 24W×7 | Cable de acero no giratorio |
| Cable de equilibrio para pozo vertical | Cable de acero | 6×37S 6×36WS 4V×39S 4V×48S | |
| Cable de acero de múltiples cordones | 17×7 18×7 34×7 36×7 35W×724W×7 | ||
| Elevación en pozo inclinado (cabrestante) | Cable de acero de cordón triangular | 6V×18 6V×19 | Elevación inclinada para cabrestante de pendiente |
| Cable de acero | 6×7 6×9W | ||
| Guía de pozo vertical y vía de cable | Cable de acero de cordón triangular | 6V×18 6V×19 | |
| Cable de acero de múltiples cordones | 18×7 17×7 | ||
