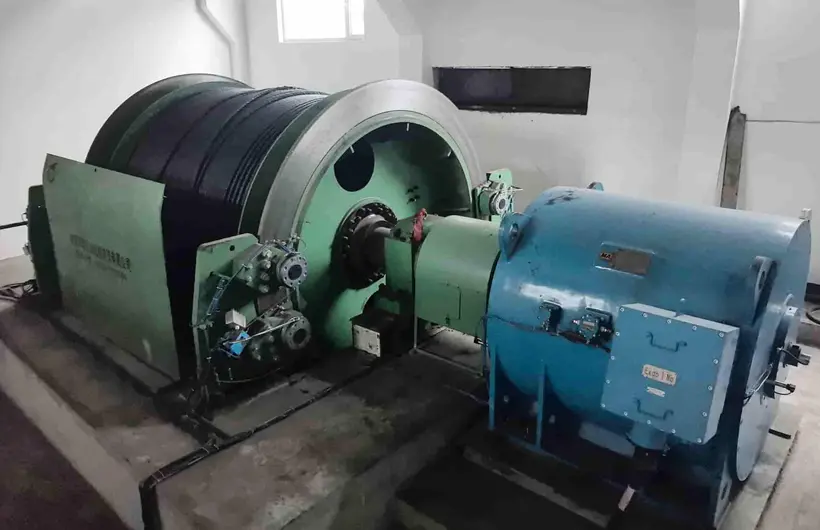

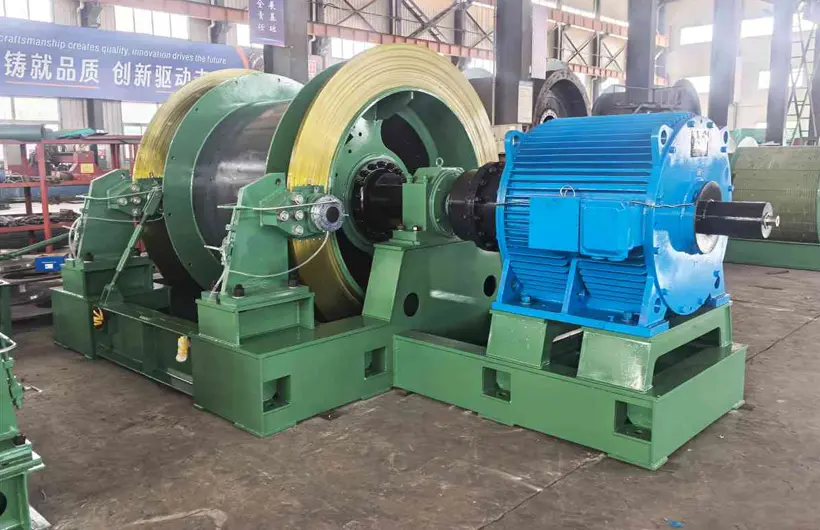

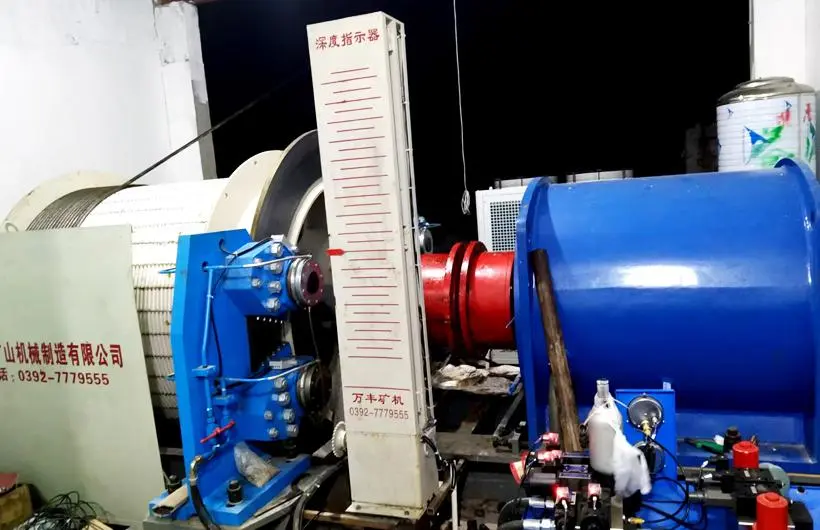

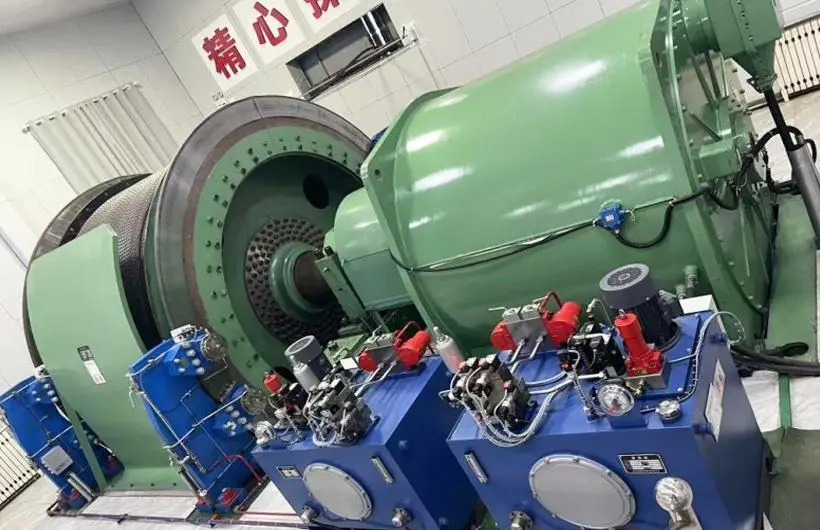

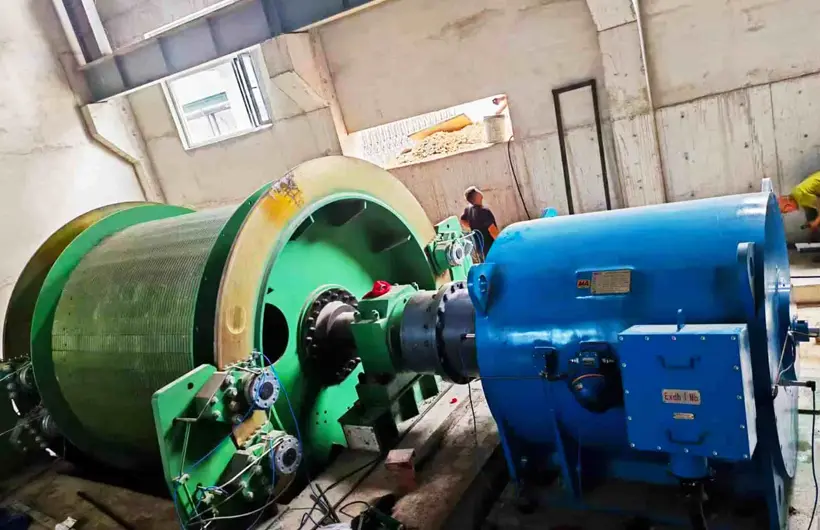

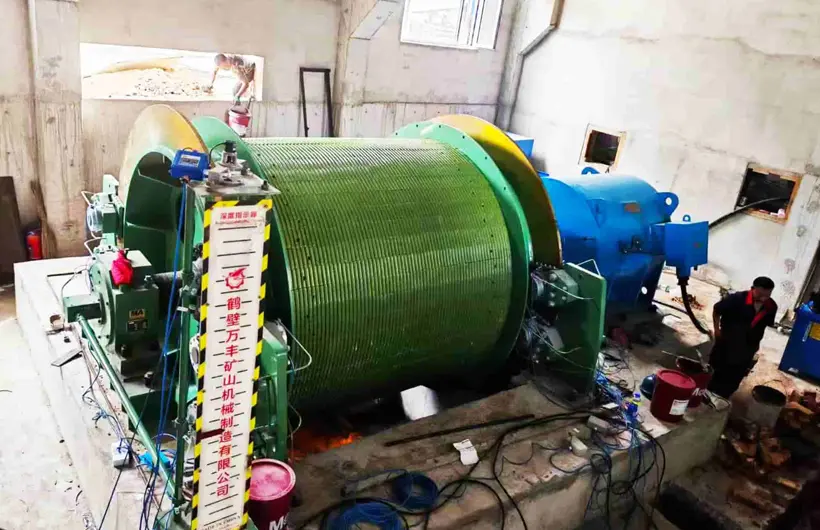

Los polipastos de imán permanente JK/JTP son cabrestantes elevadores para minas metálicas y no metálicas, aptos para patios superficiales, vías inclinadas y pozos verticales pequeños y medianos. Efectúan elevación continua, eficaz y segura de mineral, equipos y personal. Su estructura compacta y base sencilla los hacen perfectos para obras mineras con poco espacio.
Características y Principio de Funcionamiento:
Los polipastos de imán permanente son equipos de elevación minera de nueva generación. Emplean accionamiento directo de motor síncrono de imán permanente, prescindiendo de reductores y acoplamientos, formando una estructura integrada compacta de motor y tambor. Superan a los polipastos tradicionales en eficiencia, fiabilidad, mantenimiento y aprovechamiento de espacio.
Generación de energía: inversor inyecta corriente trifásica senoidal regulable en fase y frecuencia al estátor del motor de imán permanente, generando campo magnético giratorio en el entrehierro.
Acoplamiento de accionamiento directo: campo magnético interactúa con el rotor magnético para producir par electromagnético, que actúa directamente sobre el tambor sin pérdidas intermedias.
Control inteligente: sistema de control detecta la posición del rotor y tambor mediante codificador, logrando el preciso control de triple bucle cerrado: posición, velocidad par:
○Bucle de posición: controla precisión de parada de cuba y jaula hasta ±10 mm.
○Bucle de velocidad: sigue perfil de velocidad predefinido como curva S, logrando aceleración y frenado suaves.
○Bucle de par: ajusta par de salida según carga en tiempo real, admite retención y antideslizamiento.
Accionamiento directo de alta eficiencia: motor síncrono de imán permanente acciona directamente el tambor con rendimiento superior al 96%, superando el 85% de los polipastos tradicionales.
Máxima fiabilidad: cadena de transmisión simplificada, reduce más del 60% los puntos de fallos mecánicos y mejora notablemente la estabilidad.
Diseño compacto e inteligente: alta integración disminuye el espacio ocupado entre un 30% y 50%; variador especial integrado para regulación de velocidad.
Mantenimiento sencillo: solo se revisan rodamientos, frenos y sistema de control, reduciendo en un 40% la carga de trabajo respecto a equipos convencionales.
| Tabla de parámetros técnicos del malacate de interior/exterior de imanes permanentes | ||||||||||
| Modelo | Tambor | Tensión estática máxima | Diferencia de tensión estática máxima | Diámetro del cable de acero | Altura de elevación/Longitud de transporte | Velocidad de elevación máxima | ||||
| Número | Diámetro | Ancho | Enrollado monocapa | Enrollado bicapa | Enrollado tricapa | |||||
| mm | KN | mm | m | m/s | ||||||
| JTP-1.2*1.0PYC | 1 | 1200 | 1000 | 30 | / | 20 | 134 | 297 | 472 | 2.6 |
| JTP-1.2*1.2PYC | 1200 | 168 | 371 | 582 | ||||||
| JTP-1.6*1.2PYC | 1600 | 1200 | 45 | 24 | 172 | 382 | 601 | 4.1 | ||
| JTP-1.6*1.5PYC | 1500 | 226 | 491 | 767 | ||||||
| JK-2*1.5PYC | 2000 | 1500 | 60 | 25 | 295 | 586 | 914 | 7 | ||
| JK-2*1.8PYC | 1800 | 366 | 730 | 1132 | ||||||
| JK-2.5*2PYC | 2500 | 2000 | 90 | 31 | 403 | 802 | 1245 | 9 | ||
| JK-2.5*2.3PYC | 2300 | 473 | 944 | 1460 | ||||||
| JK-3*2.2PYC | 3000 | 2200 | 130 | 37 | 447 | 887 | 1378 | 12 | ||
| JK-3*2.5PYC | 2500 | 518 | 1030 | 1595 | ||||||
| JK-3.5*2.5PYC | 3500 | 2500 | 170 | 43 | 582 | 1185 | 1798 | 12 | ||
| JK-3.5*2.8PYC | 2800 | 648 | 1318 | 2000 | ||||||
| Nota 1: La velocidad máxima de elevación es valor estimado según diámetro nominal del tambor y bobinado de una capa. Nota 2: La velocidad máxima no superará los valores indicados en la tabla. Nota 3: Altura y longitud se calculan con el diámetro máximo de cable. Nota 4: Relación tambor-cable ≥80 superficie, ≥60 subterráneo. |
||||||||||
