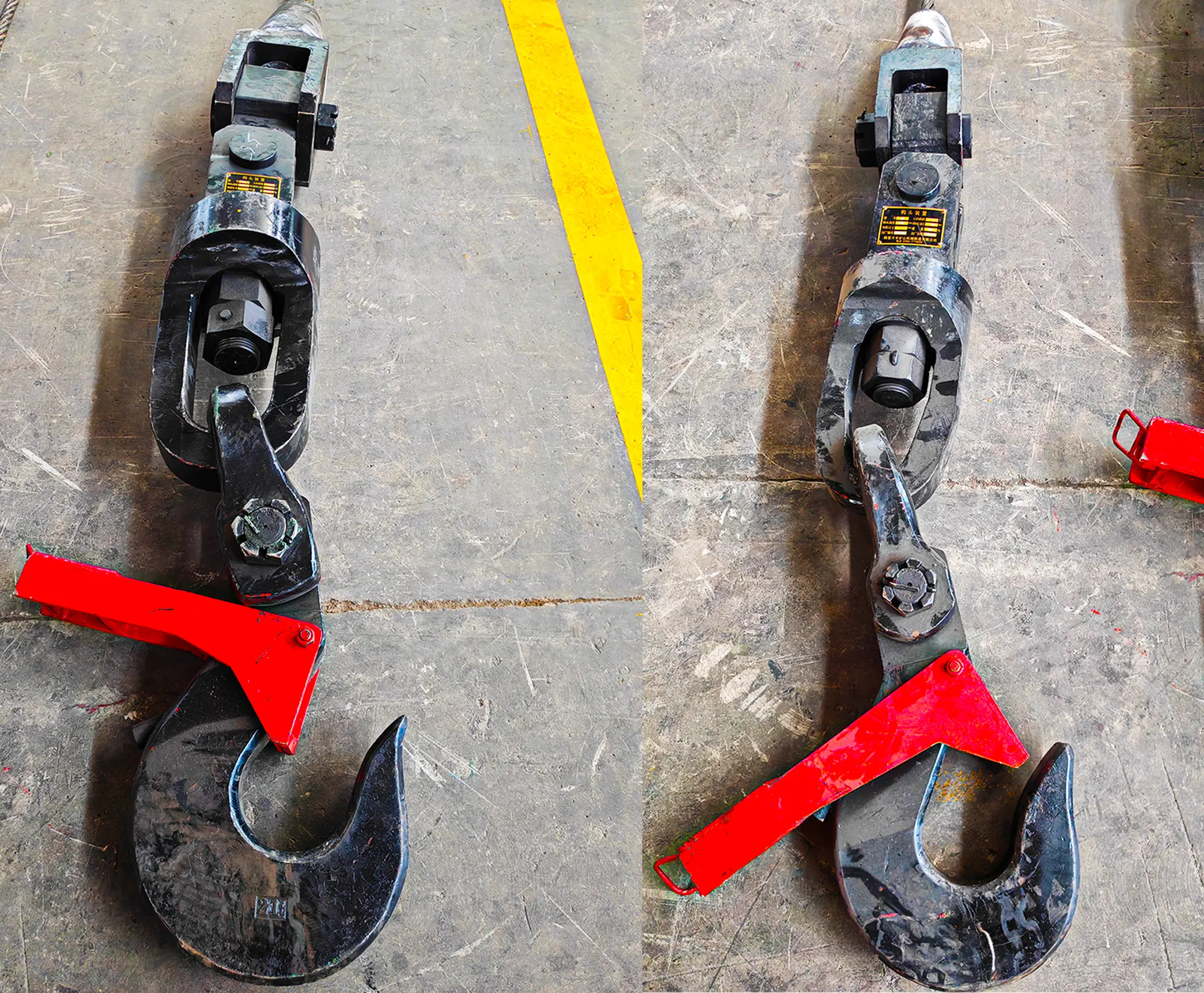

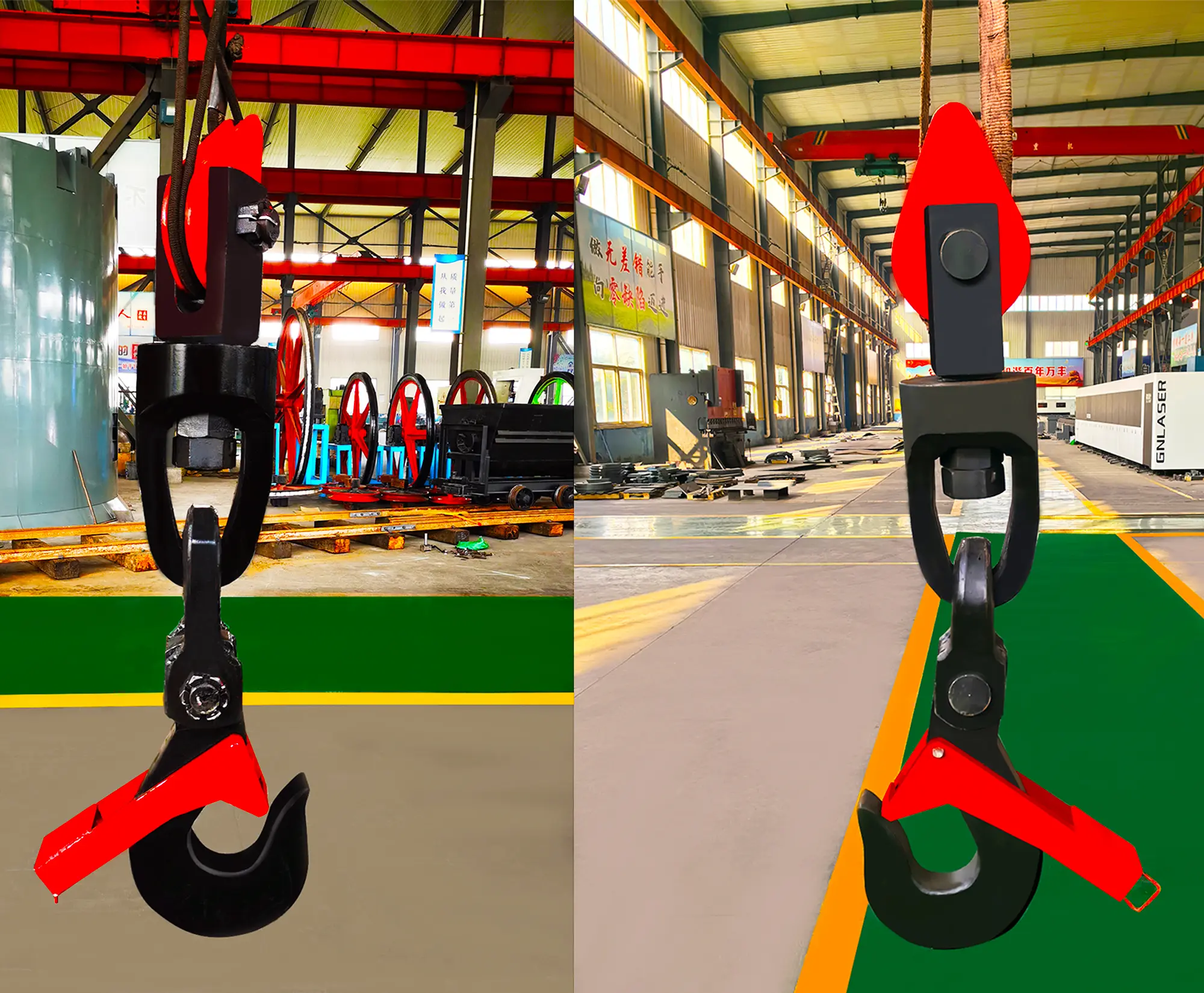

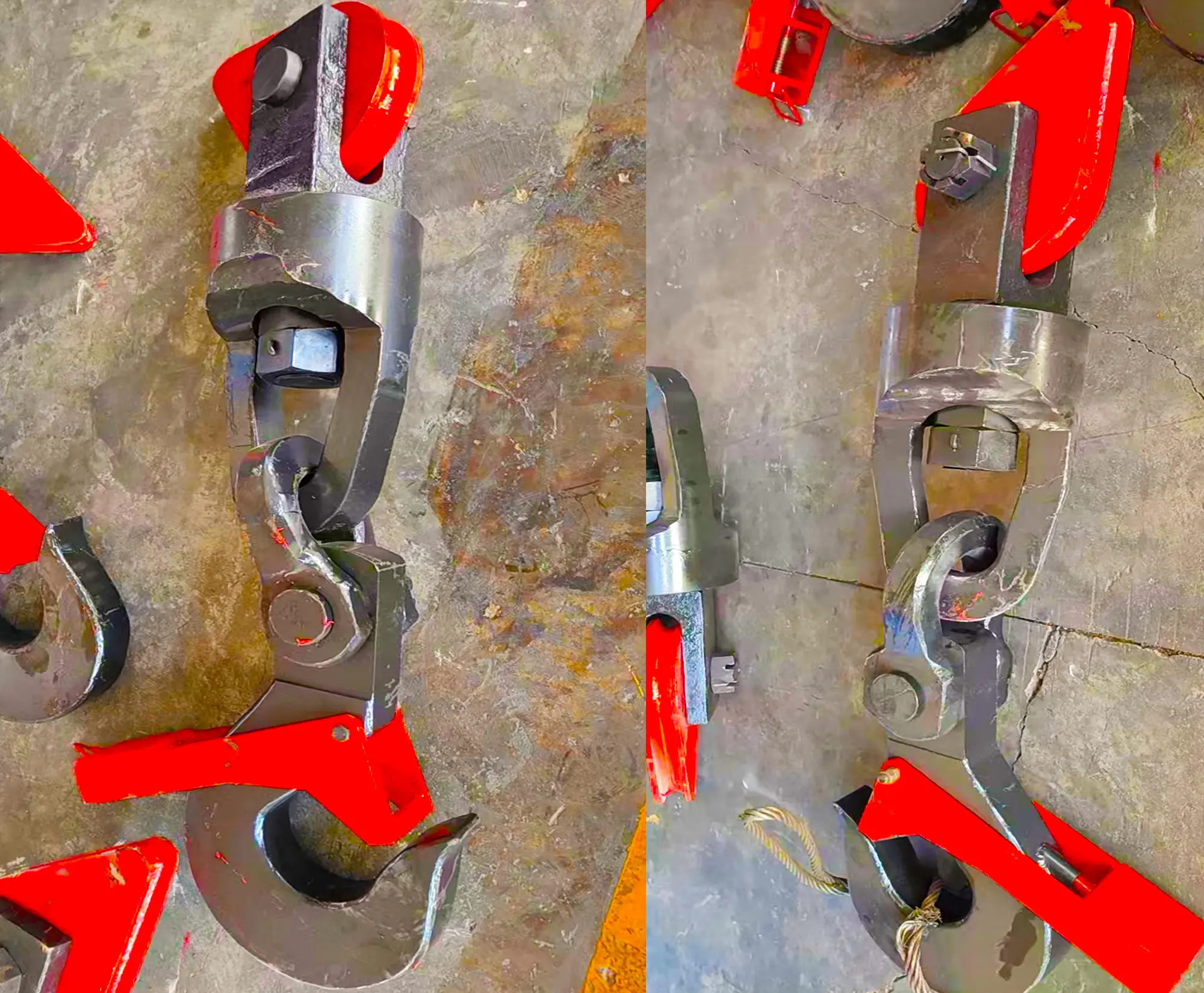

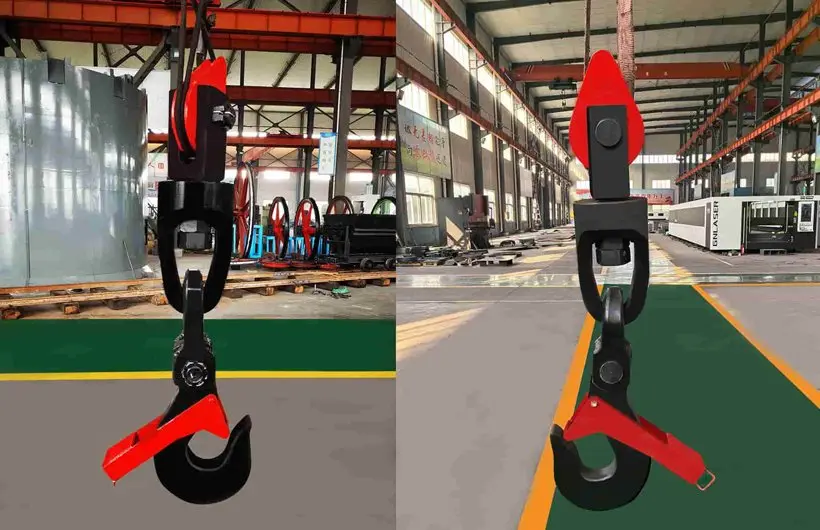

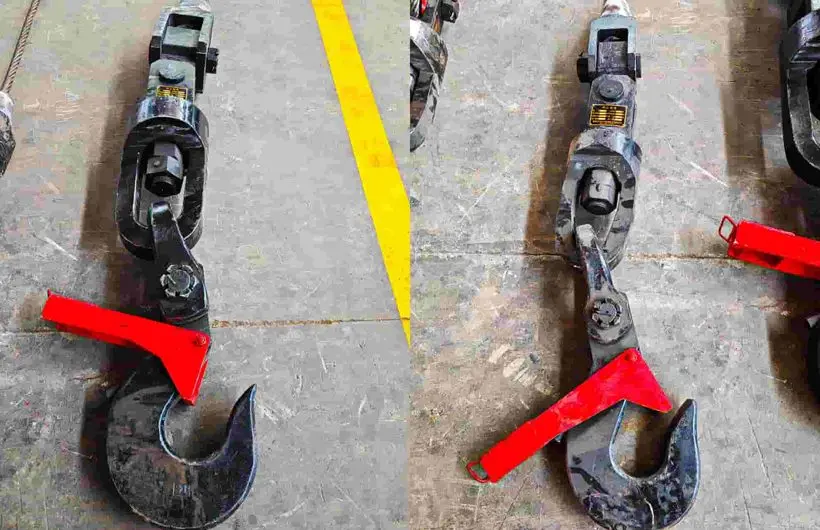

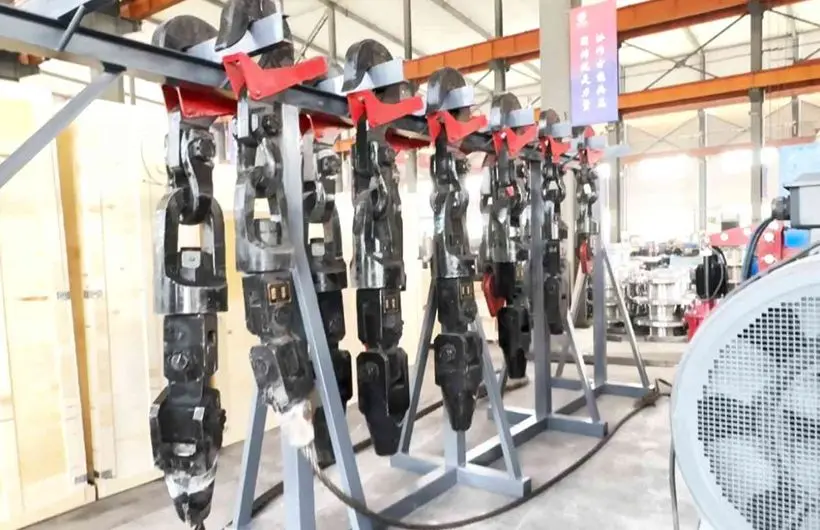

Ganchos y conjuntos de gancho G5, G7, G9, G11, G13, G15, G18, G21 para múltiples usos. Cumplen normativas nacionales de seguridad, cuentan con estructura antidesprendimiento, son equipos imprescindibles para elevación minera.

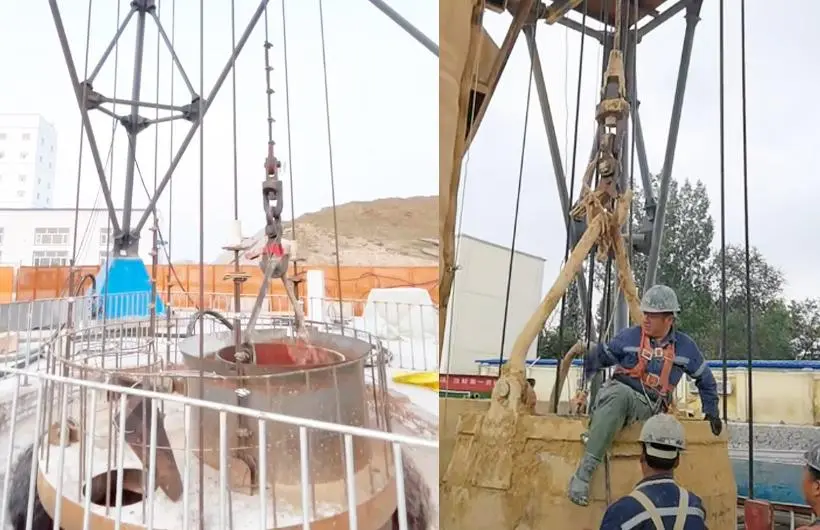

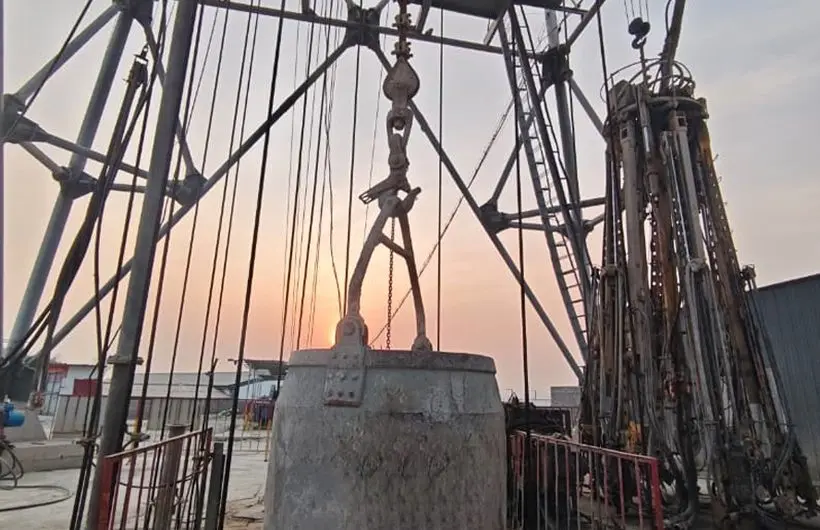

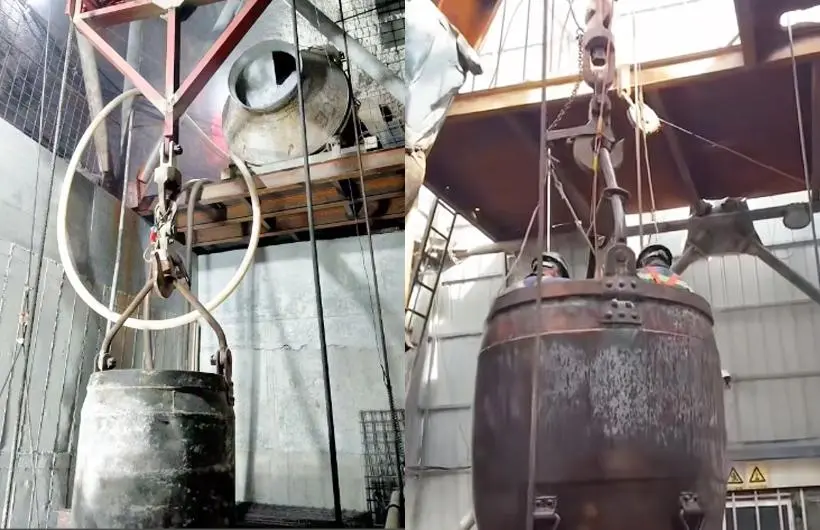

Este gancho y dispositivo de unión están diseñados para elevación de materiales en obras de pozos verticales, pieza clave para funcionamiento seguro y eficaz de cazos mineros. Aplica en todas las fases de excavación, soporte e instalación de pozos, sus funciones son las siguientes:
Elevación de escombros: suspende de forma segura cazos para subir rocas trituradas desde el frente hasta la superficie.
Descenso de materiales: sostiene cazos para enviar hormigón, soportes, herramientas y equipos al subsuelo.
Características y Principio de Funcionamiento:
Tipo I: Conexión de guardacabo no excéntrico: Estructura compacta, montaje y desmontaje sencillos, radio de curvatura adecuado para cables de acero. Ideal para operaciones de elevación con reemplazo o ajuste frecuente.
Tipo II: Conexión con casquillo cónico: casquillo, cuña y extremo del cable se funden en bloque metálico con aleación de babbitt. No daña la estructura interna del cable, distribuye carga uniforme. Ideal para trabajos pesados, uso prolongado y entornos vibratorios, garantiza conexión segura duradera.
Transmisión segura de carga: el peso del cazo y materiales se transmite al cable de elevación por gancho y piezas de unión, evitando concentración de tensiones locales.
Diseño antidesenganche integrado: el gancho cuenta con estructura autobloqueante anticaída, evita desacoplamientos accidentales del cazo en funcionamiento.
Amortiguación y protección: pieza forjada resistente y diseño estructural óptimo absorben impactos y vibraciones, protegen el cable de acero y prolongan su vida útil.
| Especificaciones Técnicas del Conjunto de Cabeza de Gancho | |||||||||
| Modelo | Carga nominal (t) | Altura total (mm) | Diáde apertura del gancho(mm) | Modelo del cojinete de empuje | Peso del dispositivo de gancho (kg) | Diámetro de cable aplicable | Factor de seguridad en prueba de carga estática(mm) | Compatible con capacidad de cangilón (m³) | |
| Gancho | Descarga por fondo | ||||||||
| G5Ⅰ | 5 | 1220±10 | 90±10 | 51311 | 110 | 26-28 | 13 | 2.0 | 1.6 |
| G7Ⅰ | 7 | 1280±10 | 100±10 | 51313 | 145 | 31-35 | 3.0 | 2.0 | |
| G9Ⅰ | 9 | 1400±10 | 120±10 | 51413 | 193 | 37-40 | 4.0 | 3.0 | |
| G11Ⅰ | 11 | 1550±10 | 120±10 | 51315 | 300 | 40-43 | 5.0 | 4.0 | |
| G13Ⅰ | 13 | 1640±10 | 130±10 | 51316 | 312 | 44-46 | 6.0 | 4.0 | |
| G15Ⅰ | 15 | 1650±10 | 130±10 | 51317 | 330 | 48-52 | 7.0 | / | |
| G18Ⅰ | 18 | 1750±10 | 130±10 | 51317 | 350 | 45-52 | 8.0 | / | |
| G21Ⅰ | 21 | 1800±10 | 130±10 | 51317 | 400 | 52-60 | 8.0 | / | |
| G5 | 5 | 1550±10 | 90±10 | 51311 | 140 | 26-28 | 2.0 | 1.6 | |
| G7 | 7 | 1620±10 | 100±10 | 51313 | 160 | 31-35 | 3.0 | 2.0 | |
| G7 | 7 | 1538×515 | 100 | 51320 | 130 | 31-35 | 3.0 | 2.0 | |
| G9 | 9 | 1733±10 | 120±10 | 51313 | 190 | 37-40 | 4.0 | 3.0 | |
| G11 | 11 | 1853±10 | 120±10 | 51315 | 215 | 40-43 | 5.0 | 4.0 | |
| G13 | 13 | 1952±10 | 130±10 | 51316 | 283 | 44-46 | 6.0 | 4.0 | |
| G15 | 15 | 2000±10 | 130±10 | 51317 | 334 | 48-52 | 7.0 | / | |
| G18 | 18 | 2070±10 | 130±10 | 51317 | 390 | 48-50 | 8.0 | / | |
| G21 | 21 | 2170±10 | 130±10 | 51317 | 420 | 52-60 | 8.0 | / | |
