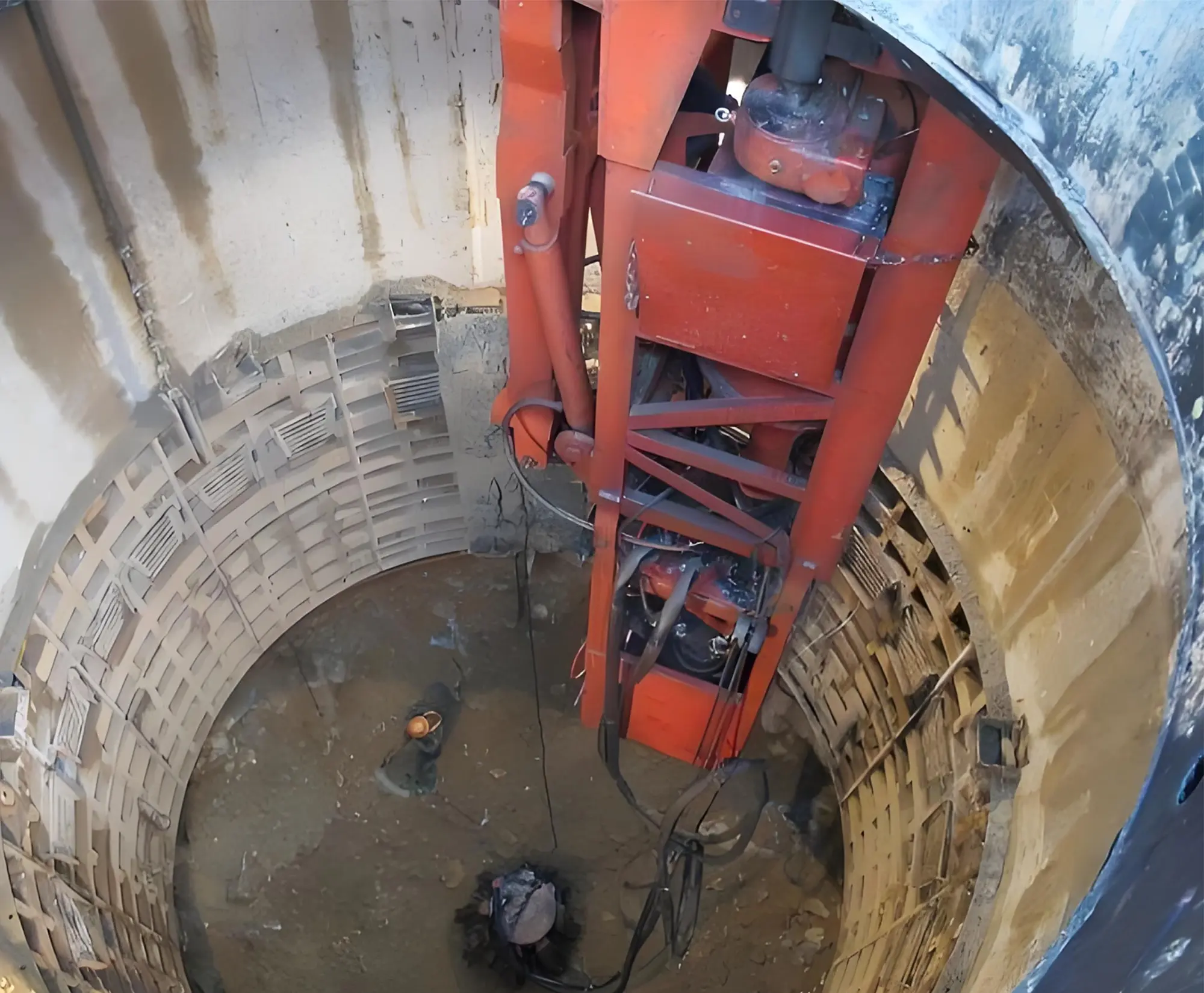

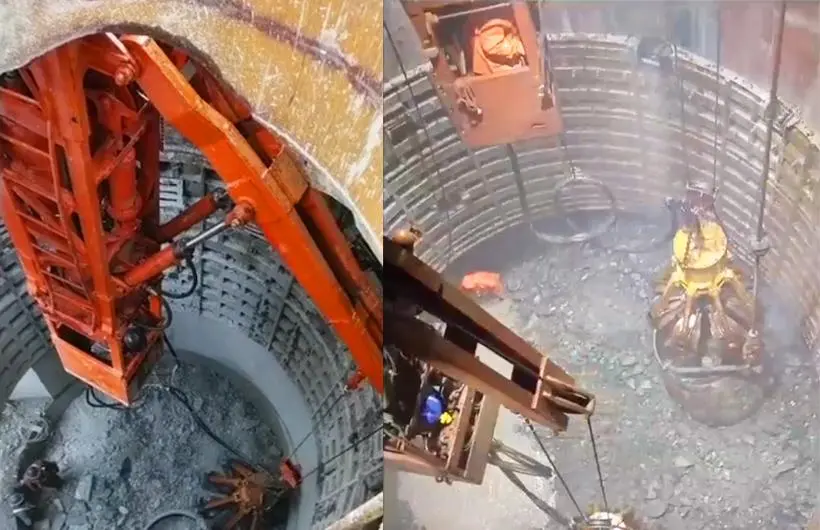

El cuchara cargadora giratoria central de roca HZ-6(4) es un equipo de carga de alta eficiencia dedicado al hundimiento de pozos verticales. Se utiliza en la construcción de pozos verticales con un diámetro neto de 4 metros o más en minas de carbón, minas metálicas y minas no metálicas.
Se usa principalmente para agarrar roca suelta triturada (bloques ≤ 500 mm) y cargarla en cubos de izaje, siendo equipo clave para mejorar la eficiencia y seguridad en la construcción de pozos. Ha sido aplicado con éxito en minas de todo el país.
Características y Principio de Funcionamiento:

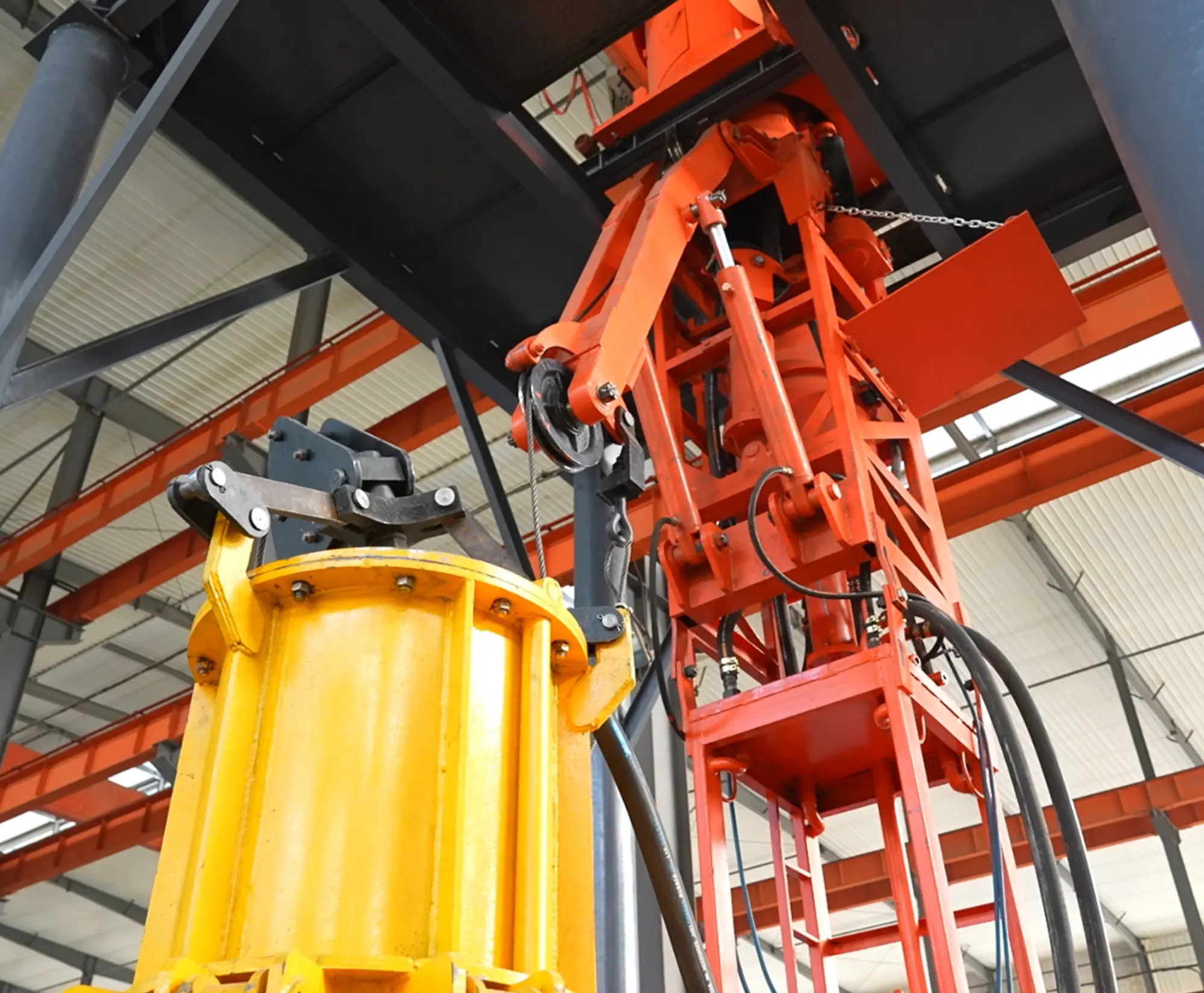

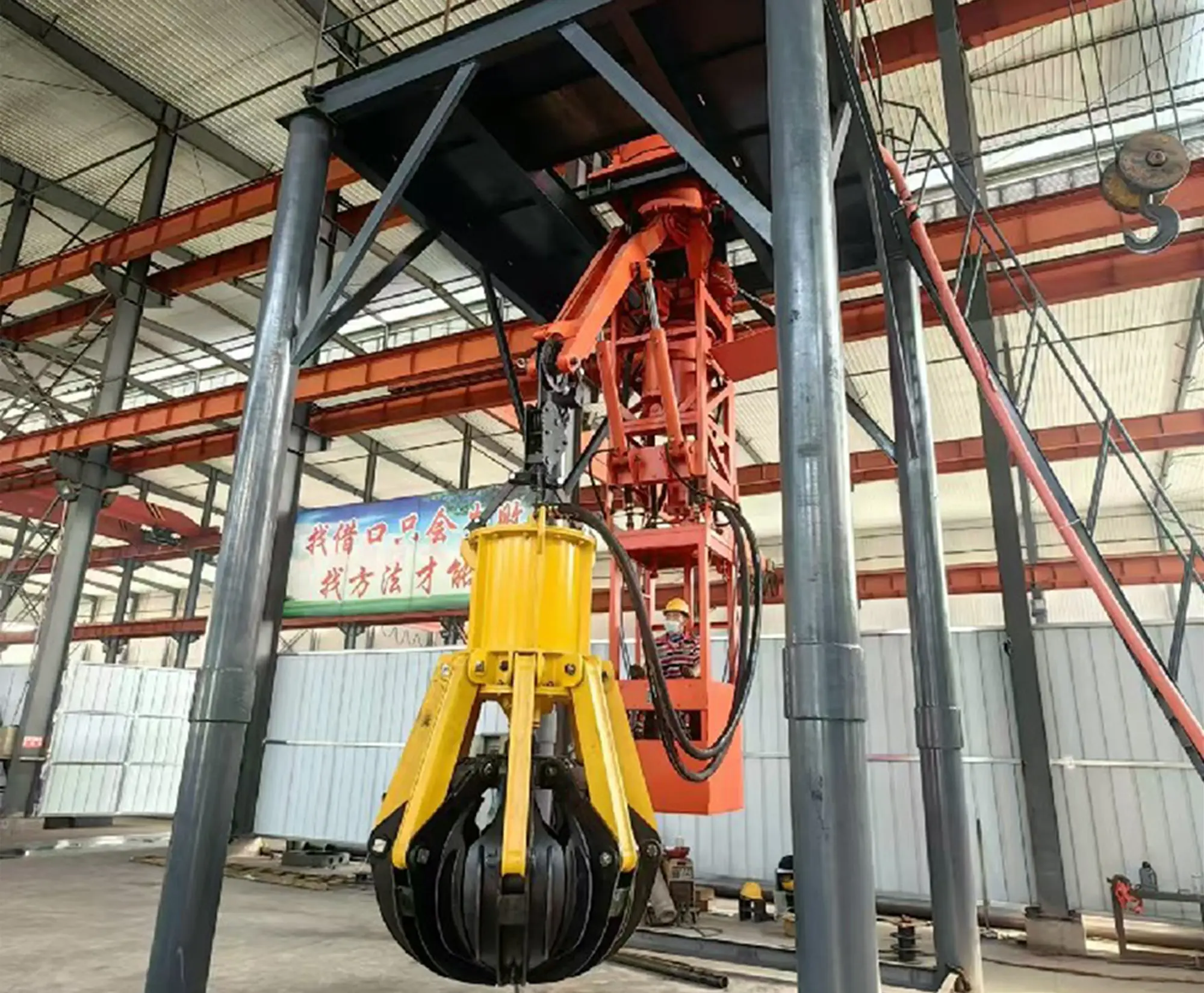

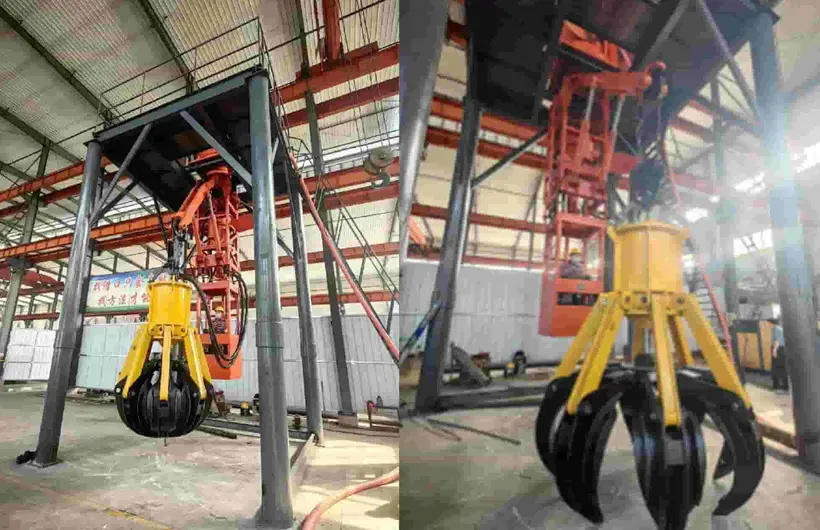

Estructura: Tipo giratorio central, fijada a la plataforma suspendida, compacta y eficiente.
○Mecanismo de giro: Rodamientos y juntas universales optimizados permiten rotación ≥360° sin problemas y con mantenimiento mínimo.
○ Mecanismo de luffing: Cilindro auxiliar mejorado (vínculo neumático-hidráulico) proporciona accionamiento preciso y potente.
○ Mecanismo de izaje: Control neumático con vínculo de freno para elevación/descenso precisos y sujeción segura de la carga.
○ Control: Operación por válvula de control centralizada, permite manejo de todas las funciones por una sola persona.

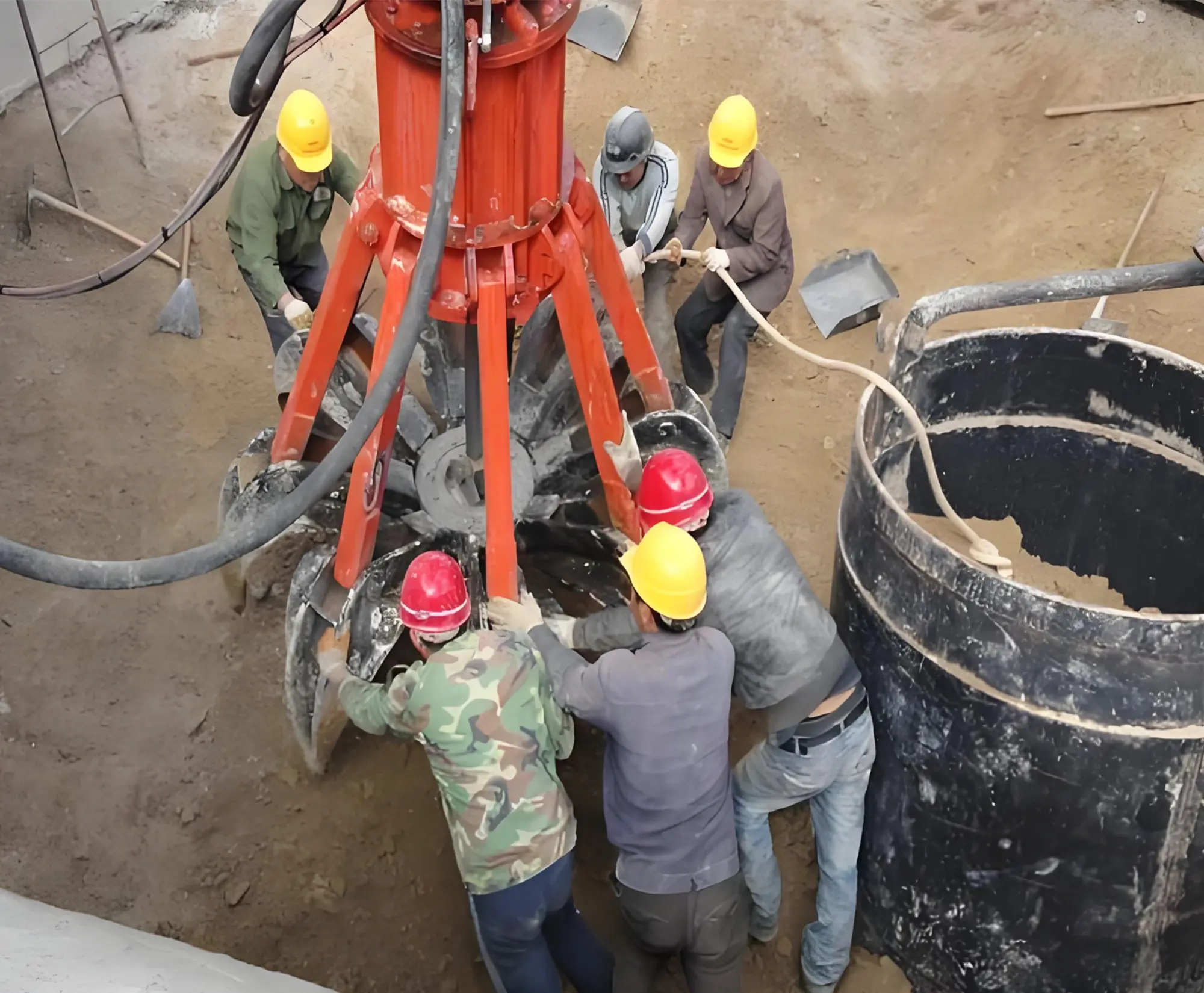

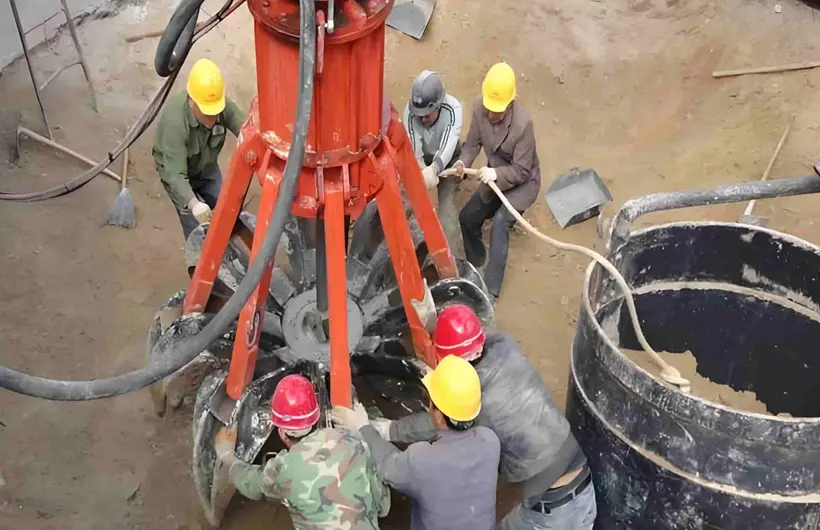

○ Agarre: La cuchara baja y agarra la roca.
○ Elevación y giro: Eleva mientras gira sobre el cubo de izaje.
○ Descarga: Ajusta el luffing, abre la cuchara para descargar.
○ Retorno: La cuchara vacía regresa para iniciar el siguiente ciclo.
Al optimizar rodamientos de giro, juntas universales y cilindro auxiliar, la máquina mantiene su diseño compacto y flexible, logrando mayor estabilidad de rendimiento, vida útil prolongada y menor mantenimiento, garantizando una construcción de pozos verticales segura y rápida.
| Tabla de parámetros de cargador de roca rotativo central HZ-6 | ||||||||||
| NO | Modelo del Producto | Capacidades de Mejora | Aceleración | Potencia del Motor de Arranque | Ángulo de Rotación | Capacidad de Captura | Presión de Trabajo | Diámetro del Eje de Utilización | Productividad | Calidad de la Máquina |
| （kg） | （m/s） | （KW) | (m³） | （Mpa） | （m） | (m³/h） | （kg） | |||
| 1 | HZ—4A | 1100 | 0.2-0.4 | ≈22 | >360° | 0.4 | 0.5-0.7 | ≥4 | 30-40 | 9400 |
| 2 | HZ—6A | 1100 | 0.2-0.4 | ≈22 | >360° | 0.6 | 0.5-0.7 | ≥5 | 50-60 | 10700 |

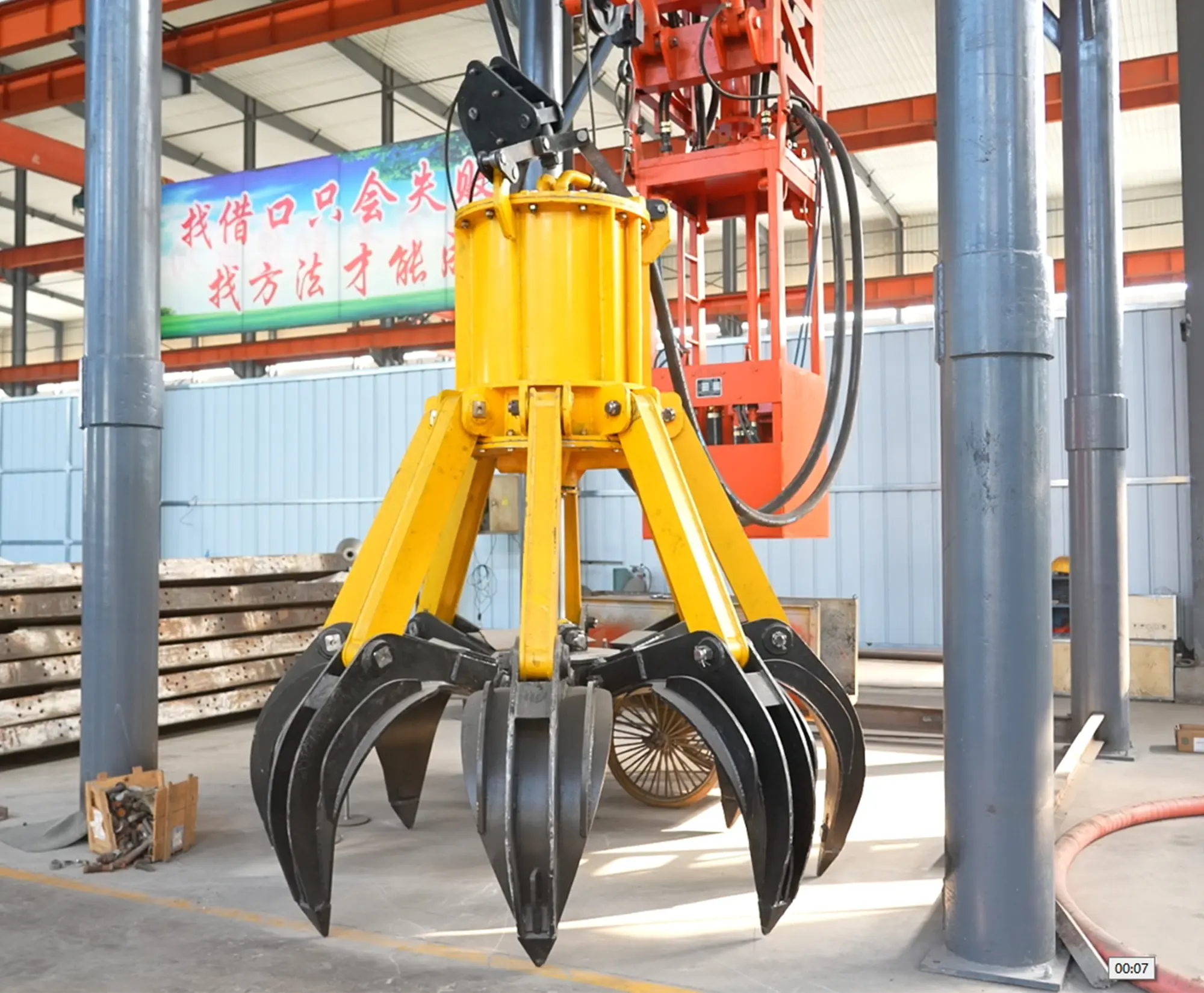

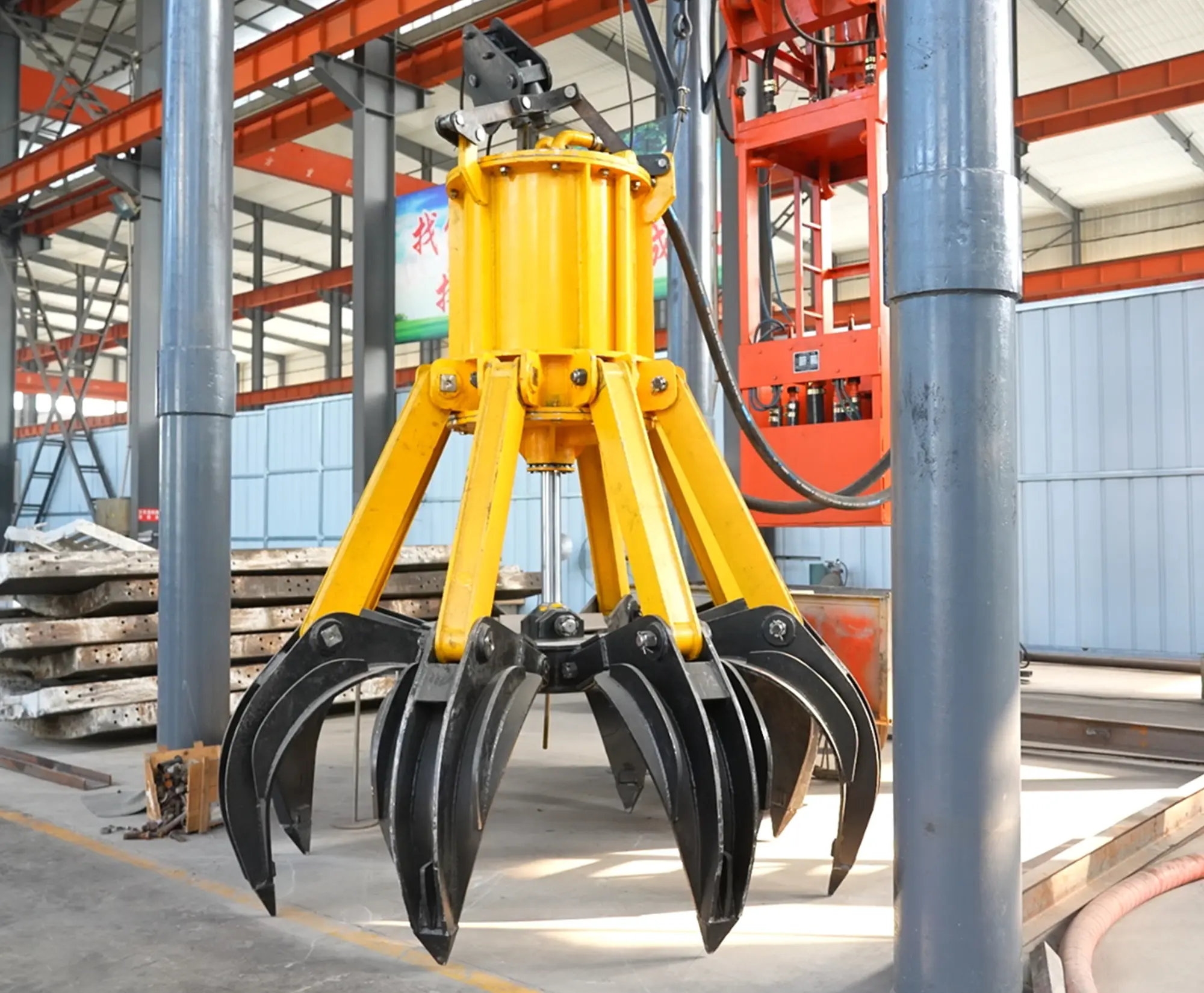

| Tabla de parámetros de cuchara complementaria para cargador de roca | |||||||||
| NO | Volumen | Diámetro del cilindro | Carrera del pistón | Cantidad de placas de agarre | Diámetro exterior con placas abiertas | Diámetro exterior con placas cerradas | Presión de aire comprimido de trabajo | Dimensiones generales (estado cerrado) | Peso |
| (m3) | （mm） | （mm） | （piece) | （mm） | （mm） | （Mpa） | （mm） | （kg） | |
| 1 | 0.4 | 500 | 575 | 8 | ≥1965 | 1300 | 0.5-0.7 | φ1300×2200 | 1800 |
| 2 | 0.6 | 60 | 620 | 8 | ≥2500 | 1600 | 0.5-0.7 | φ1600×2500 | 2500 |
