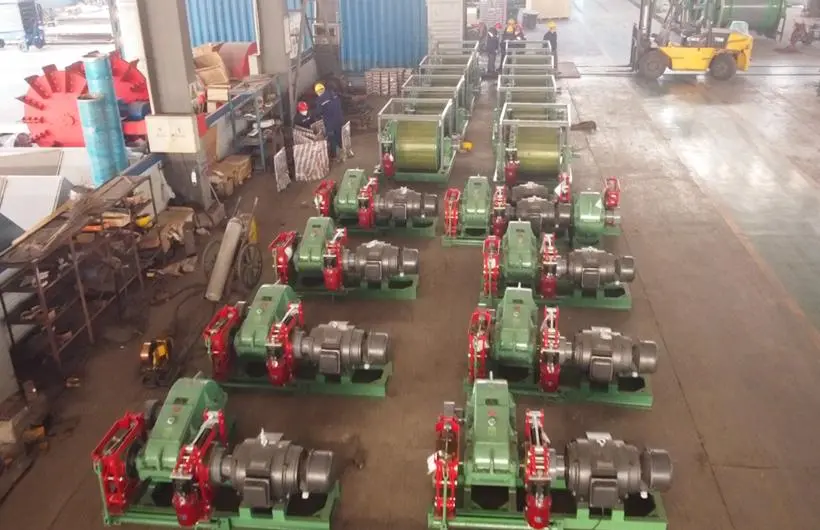

El torno minero JTK integra componentes clave (eje principal, sistema de frenos, reductor y controles) para izaje de materiales en galerías inclinadas y pozos verticales de minas metálicas, no metálicas y de carbón.
Presentación del Producto

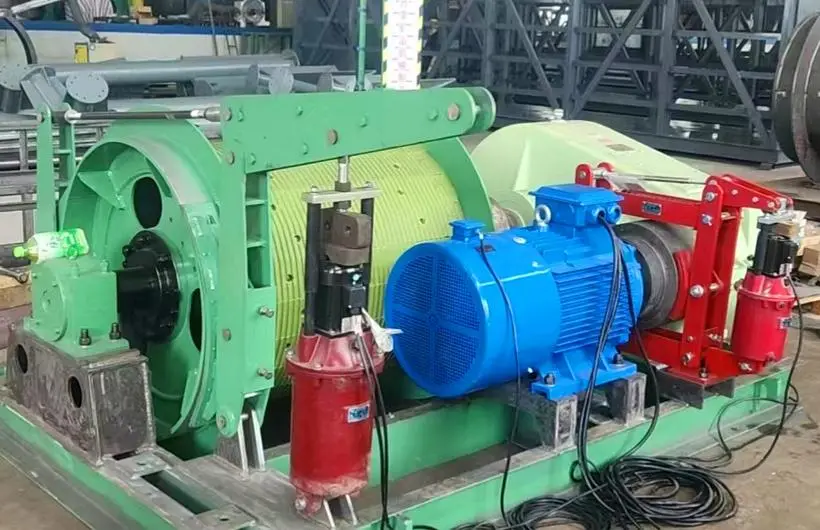

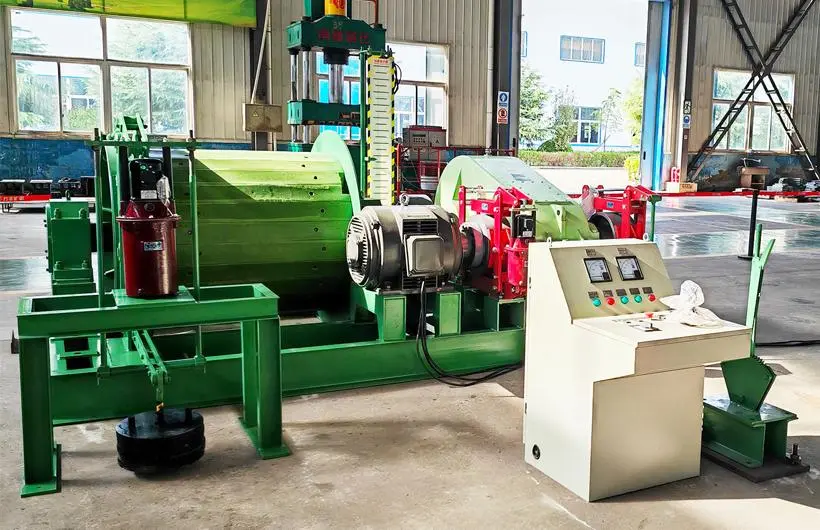

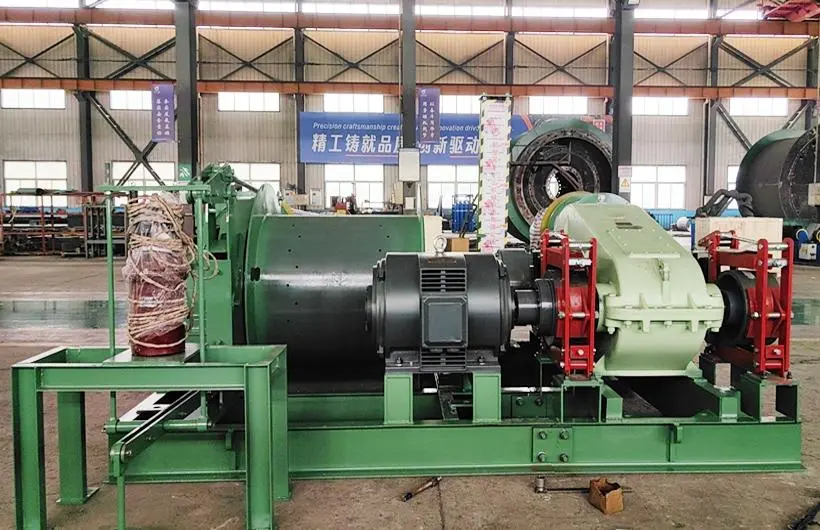

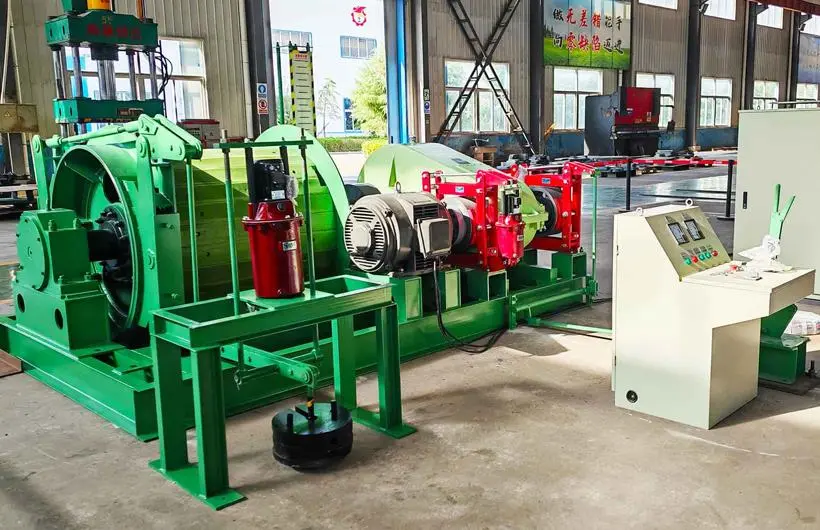

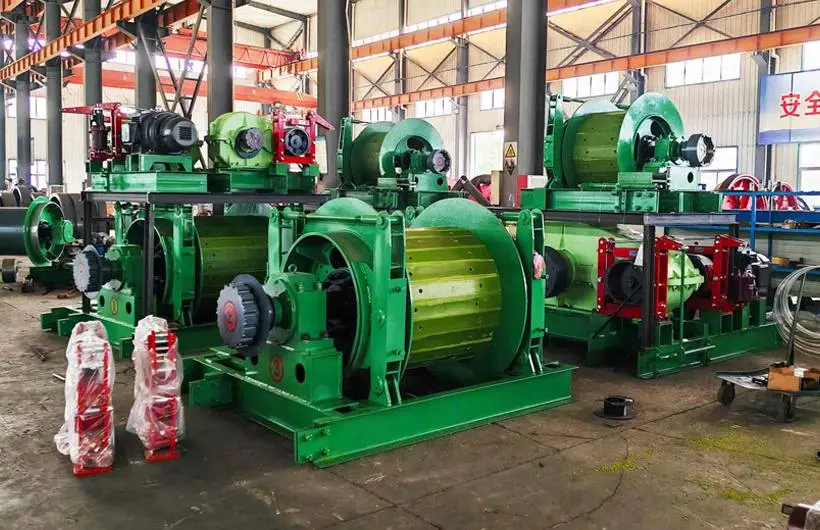

Los tornos de extracción minera JTK y 2JTK están compuestos por el conjunto del eje principal, freno de seguridad, indicador de profundidad, reductor, sistema de freno de servicio, acoplamiento de engranajes, motor eléctrico y sistema de control eléctrico. Estos equipos se utilizan principalmente en minas de carbón, metálicas y no metálicas para el izaje de materiales en desviaciones inclinadas superficiales o subterráneas y pequeños pozos verticales.
La serie JTK/2JTK está diseñada y fabricada conforme a:
Norma Empresarial Q/HBWF001-2007 - Torno de Extracción Minera JTK (Hebi Wanfeng Mining Machinery Co., Ltd.)
Norma de Seguridad Industrial AQ1032-2007 - Código de Inspección de Seguridad para Tornos de Extracción Minera JTK en Minas de Carbón (RPC)
| Especificaciones técnicas del torno de extracción minera JTK y 2JTK | ||||||||||
| N.º de serie | Modelo producto |
Tambores | Tensión estática máxima | Diferencia máx tensión estática |
Diámetro máx | Velocidad máx elevación | Número capas enrollado |
Altura máx elevación |
||
| Cantidad | Diámetro (m) | Ancho (m) | ||||||||
| 1 | JTK-0.8×0.6 | 1 | 0.8 | 0.6 | 15 | / | 14 | 1.0 | 3 | 315 |
| 2 | JTK-1×0.8 | 1 | 1.0 | 0.8 | 20 | / | 16 | 1.8 | 426 | |
| 3 | JTK-1.2×1 | 1 | 1.2 | 1.0 | 30 | / | 20 | 2.6 | 472 | |
| 4 | 2JTK-1.2×0.8 | 2 | 1.2 | 0.8 | 30 | 20 | 20 | 2.6 | 370 | |
| 5 | JTK-1.2×1.2 | 1 | 1.2 | 1.2 | 30 | / | 20 | 2.6 | 582 | |
| 6 | 2JTK-1.2×1 | 2 | 1.2 | 1.0 | 30 | 20 | 20 | 2.6 | 472 | |
| 7 | JTK-1.4×1.2 | 1 | 1.4 | 1.2 | 35 | / | 22 | 2.6 | 617 | |
| 8 | 2JTK-1.4×1 | 2 | 1.4 | 1.0 | 35 | 25 | 22 | 2.6 | 505 | |
| 9 | JTK-1.6×1.2 | 1 | 1.6 | 1.2 | 45 | / | 26 | 4.1 | 601 | |
| 10 | 2JTK-1.6×0.9 | 2 | 1.6 | 0.9 | 45 | 30 | 26 | 4.1 | 434 | |
| 11 | JTK-1.6×1.5 | 1 | 1.6 | 1.5 | 45 | / | 26 | 4.1 | 767 | |
| 12 | 2JTK-1.6×1.2 | 2 | 1.6 | 1.2 | 45 | 30 | 26 | 4.1 | 601 | |
| Nota 1: Altura máxima de elevación longitud inclinada es valor referencial calculado según diámetro máximo del cable de acero. Nota 2: La velocidad máxima de elevación se calcula con bobinado de una sola capa. |
||||||||||
