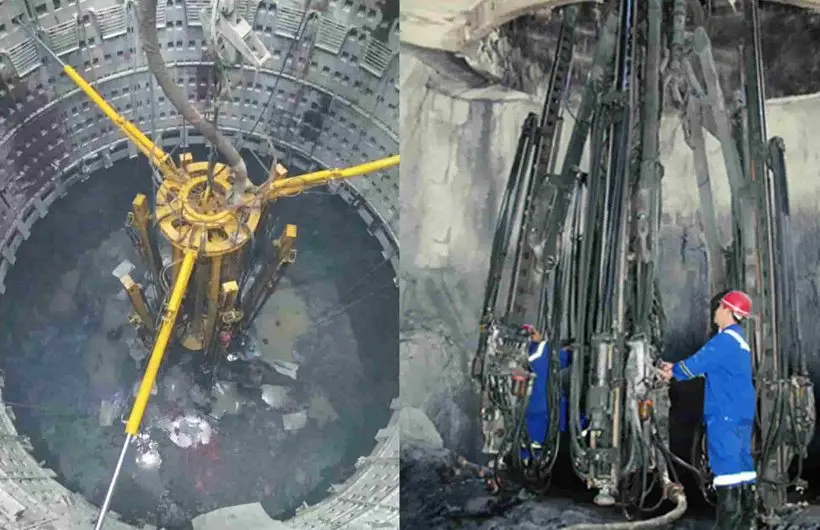

Esta serie de perforadoras para pozos verticales está diseñada especialmente para obras de hundimiento de pozos. Es apta para todo tipo de proyectos de pozos verticales, funciona perfectamente en pozos de gran diámetro con dureza rocosa variable, aportando alta eficiencia constructiva y funcionamiento estable.
Admite amplio rango de diámetro de pozo, con manejo flexible y posicionamiento preciso. Impulsada por aire comprimido y transmisión hidráulica, logra movimiento totalmente mecánico. Equipada con perforadora neumática, larga carrera de avance y mecanismo de desplazamiento paralelo, mejora notablemente precisión y eficiencia de perforación de barrenos, reduce mucho tiempo auxiliar y eleva el rendimiento general en un 30%.
Características y Principio de Funcionamiento:
Sistema de potencia: Motor neumático acciona bomba hidráulica, válvulas múltiples controlan cilindros de forma centralizada para posicionamiento y fijación automáticos.
Diseño de posicionamiento: Cilindros principales con bloqueo hidráulico. Brazo de alta rigidez y mecanismo de movimiento paralelo garantizan mayor precisión y eficiencia de perforación.
Mecanismo de avance: Estructura de cilindro y cable de acero permite regular fuerza de avance, adapta a distintas capas rocosas, garantiza extracción estable y gran potencia.
Mecanización total neumohidráulica: Con accionamiento neumático y transmisión hidráulica, realiza posicionamiento, fijación y avance totalmente mecanizados para un funcionamiento flexible y preciso.
Perforación eficiente y precisa: Larga carrera de avance y mecanismo paralelo junto con perforadora neumática mejoran precisión y rendimiento de barrenos, reducen tiempo auxiliar y aumentan eficiencia laboral un 30%.
Regulación adaptable de fuerza de avance: Estructura de avance ajusta fácilmente la fuerza para adaptarse a distintas rocas, manteniendo extracción estable y potencia suficiente.
Estructura fiable y fácil mantenimiento: Bloqueos hidráulicos y brazos rígidos mejoran precisión. Motor neumático silencioso, piezas estandarizadas para reparación y sustitución sencillas.
Amplio rango de diámetro de pozo: Alta adaptabilidad a distintos tamaños de pozo, cumple diversas necesidades de construcción de pozos verticales.
| Tabla de Parámetros Técnicos Básicos del Equipo de Perforación de Pozos Verticales Serie FJD | ||||||||||
| Modelo del Producto | Diámetro Aplicable del Pozo | Dimensiones Plegadas | Número de Brazos | Rango de Soporte | Ángulo del Brazo Giratorio | Modo de Giro | Rango de Perforación | Martillo Perforador | Tipo de Energía | Potencia de la Bomba de Aceite |
| ( m ) | ( m ) | Bomba de Aceite Accionada por Motor Neumático | （kw） | |||||||
| FJD6.7 | 6-8 | Φ1.9Χ7.2 | 6 | Fabricado según convenio | 120 | Cilindro Hidráulico | Φ 1 .65-8.2 | 6/YGZ70 | 5 .8 | |
| FJD6.9 | 8-9 | Φ1.9Χ8 | 6 | 120 | Φ 1 .65-9.5 | 6/YGZ70 | 5 .8 | |||
| FJD6.10 | 8-10 | Φ1.9Χ8 | 6 | 120 | Φ 1 .65-10.5 | 6/YGZ70 | 5 .8 | |||
| FJD6.11 | 9-11 | Φ1.9Χ8 | 6 | 120 | Φ 1 .7-11 .5 | 6/YGZ70 | 5 .8 | |||
| FJD8.12 | 10-12 | Φ2.25Χ8.1 | 8 | 96 | Φ 1 .7-11 .5 Φ 1 .7-13 .5 |
8/YGZ70 | 5 .8 | |||
| Tabla de Parámetros Técnicos Básicos de la Perforadora de Pozos Verticales Serie FJD | ||||||||||
| Presión de Trabajo | Carrera de Avance | Presión de Trabajo | Consumo de Aire | Longitud de la Varilla de Perforación | Diámetro de la Broca | Peso Bruto | Presión de Agua de Trabajo | Especificaciones de Cola Cónica | Diámetro Interior Total de la Tubería de Entrada | Diámetro Interior de la Tubería Principal de Entrada de Agua |
| （Mpa） | ( m ) | （Mpa） | m³/min | ( m ) | （mm） | （kg） | （Mpa） | （mm） | Φ102 | Φ32 |
| 10-14 | 4 .3 | 0.5-0.7 | 68 | 4 .7 | Φ38-55 | 7800 | 0.3-0.5 | Hexágono Hueco 25 x 159 | ||
| 12-14 | 5 .3 | 0.5-0.7 | 68 | 5 .7 | Φ38-55 | 8200 | 0.3-0.5 | |||
| 12-14 | 5 .3 | 0.5-0.7 | 68 | 5 .7 | Φ38-55 | 8700 | 0.3-0.5 | |||
| 12-14 | 5 .3 | 0.5-0.7 | 68 | 5 .7 | Φ38-55 | 9000 | 0.3-0.5 | |||
| 12-14 | 5 .3 | 0.5-0.7 | 100 | 5 .7 | Φ38-55 | 12000 | 0.3-0.5 | |||
