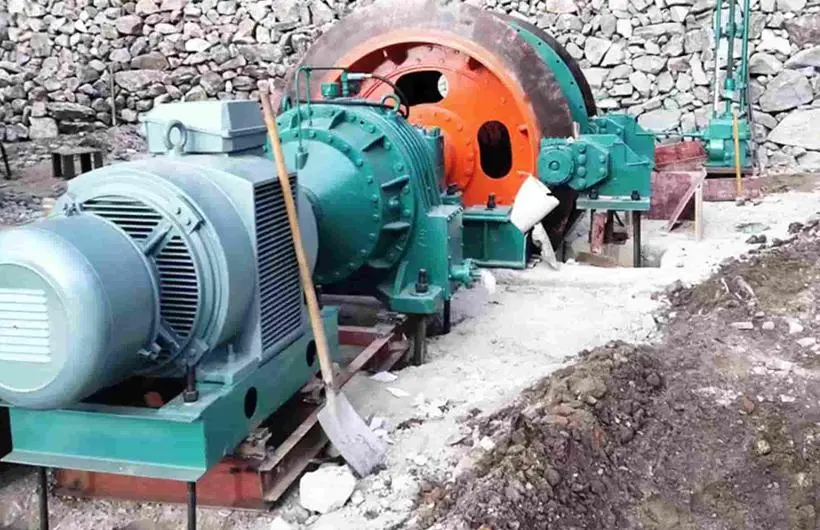

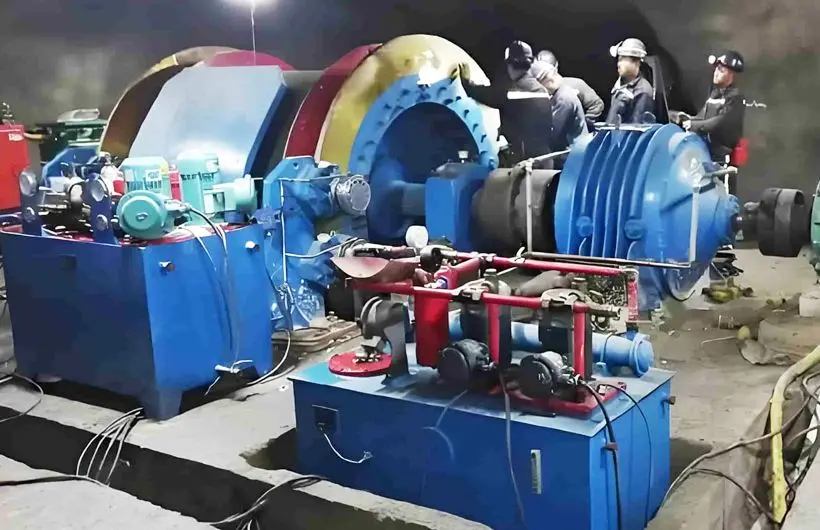

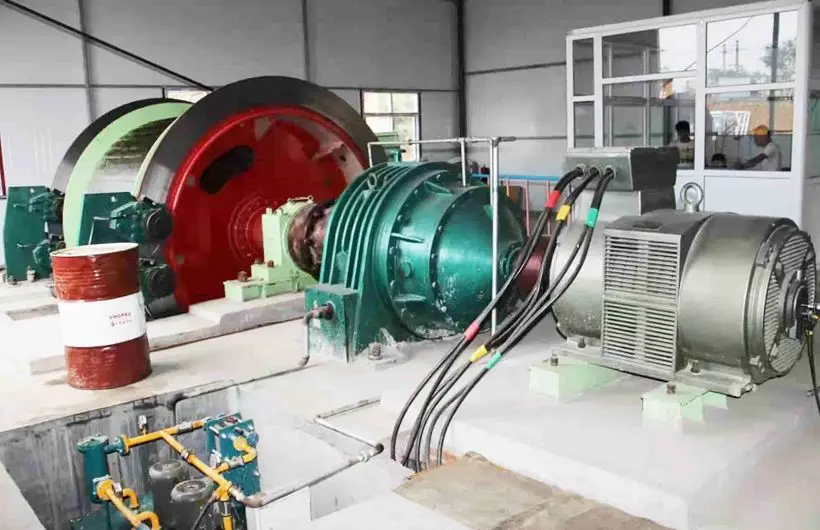

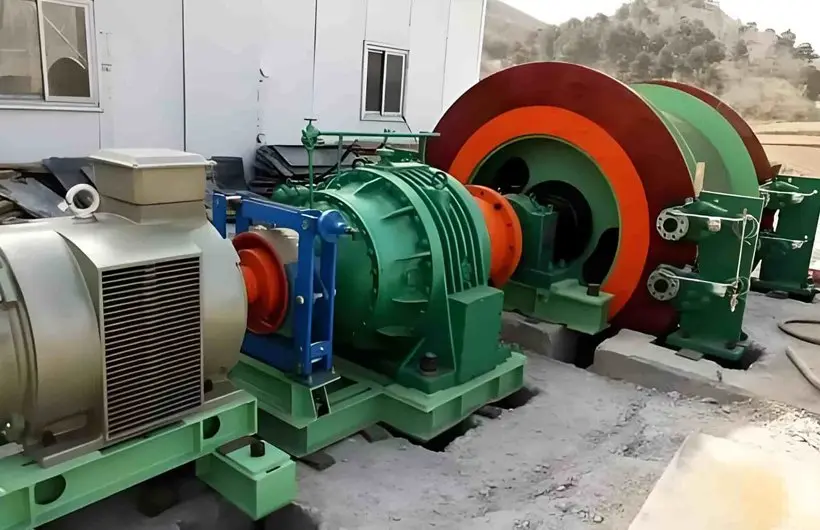

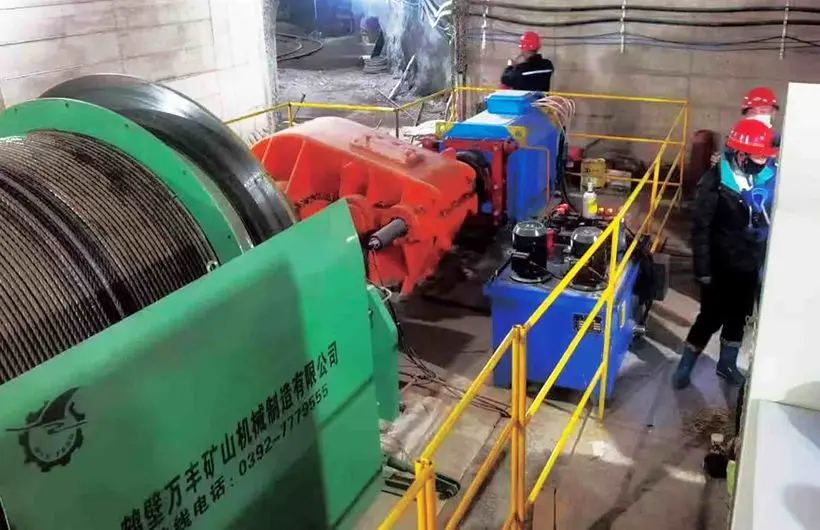

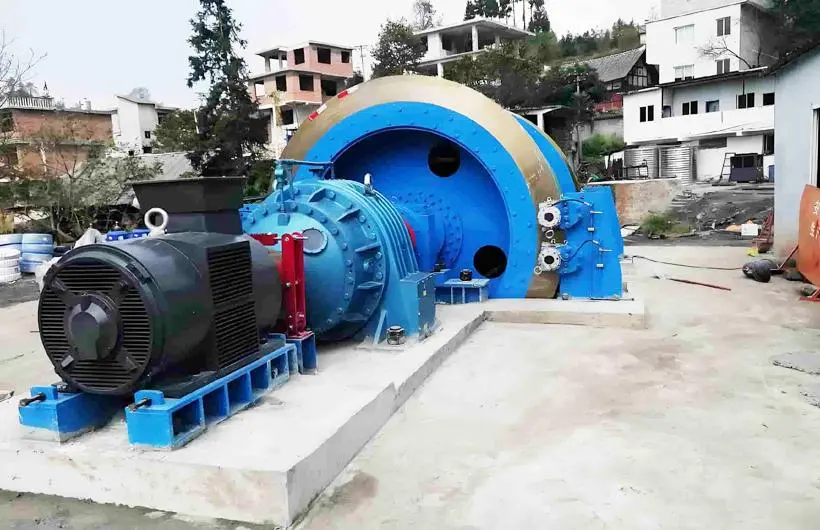

JKB/2JKB Polipasto Minero Antideflagrante, Variador de Frecuencia Antideflagrante, Polipasto Subterráneo.
Los polipastos mineros antideflagrantes de enrollamiento de cuerda simple JKB/2JKB permiten el izado y descenso continuo de materiales con carga de 6 a 17 toneladas. Se usan principalmente en entornos industriales con riesgo de explosión para el transporte superficial de carbón, mineral y estéril en minas carboníferas, metálicas y no metálicas de profundidad baja y media, además del traslado de personal, materiales, herramientas y equipos.
Características y Principio de Funcionamiento:
Proceso de control inteligente: Este equipo cuenta con sistema de control de bucle cerrado triple: velocidad-par-posición.
Bucle de velocidad: Retroalimentación en tiempo real mediante codificadores antideflagrantes, precisión de velocidad ±0,5%.
Bucle de par: Control de par adaptable por monitoreo de carga.
Bucle de posición: Posicionamiento redundante con doble codificador, precisión de parada ±20 mm.
Sistema de protección de seguridad: Mecanismo anticaída de 8 etapas, tiempo de respuesta del freno de emergencia ≤ 0,3 s, dispositivos de parada de emergencia antideflagrantes en toda zona de trabajo, sistema automático de diagnóstico y alerta de fallos.
Parámetros técnicos principales: Velocidad máxima de elevación: 8 m/s, Ciclo de servicio: S5 40% ED, Grado de protección: IP65, Rango de temperatura: -20 °C ~ +40 °C, Marca antideflagrante: Ex d I Mb.
Rendimiento de seguridad: Cuenta con certificado nacional de seguridad minera, cumple la norma GB/T 20961 de polipastos mineros y dispone de sistema de protección vinculado a concentración de gas integrado.
Eficiencia energética: Reduce el consumo energético un 25% respecto a polipastos tradicionales, admite funcionamiento continuo las 24 horas.
Facilidad de mantenimiento: Diseño modular reduce un 40% el tiempo de mantenimiento medio, cuenta con alerta de vida útil de componentes clave.
Escenarios de aplicación típicos: Elevación en pozos principales y auxiliares de minas subterráneas, minería profunda en minas metálicas, transporte de materiales peligrosos y sistemas de rescate de emergencia minero.
| Tabla de parámetros técnicos del elevador antideflagrante de enrollamiento de una sola cuerda tipo JKB,2JKB | |||||||||||
| Modelo | Tambor | Máxima tensión estática | Diferencia de tensión estática máxima | Diámetro máximo de cable de acero | Altura de elevación o longitud de transporte | Máxima velocidad de elevación | |||||
| Cantidad | Diá | Anchura | Distancia entre centros de tambores | Una capa | Dos capas | Tres capas | |||||
| m | mm | kN | mm | m | m/s | ||||||
| JKB-2×1.5P | 1 | 2.0 | 1.50 | - | 60 | / | 25 | 280 | 605 | 962 | 7.0 |
| JKB-2×1.8P | 1.80 | 350 | 746 | 1176 | |||||||
| JKB-2×2P | 2.00 | 390 | 826 | 1305 | |||||||
| JKB-2.5×2P | 2.5 | 2.30 | 90 | 31 | 393 | 832 | 1312 | 9.0 | |||
| JKB-2.5×2.3P | 2.30 | 463 | 974 | 1528 | |||||||
| JKB-3×2.2P | 3.0 | 2.20 | 130 | 37 | 435 | 917 | 1447 | 12.0 | |||
| JKB-3×2.5P | 2.50 | 506 | 1060 | 1664 | |||||||
| JKB-3.5×2.8P | 2.80 | 501 | 1049 | 1654 | |||||||
| 2JKB-2×1P | 2 | 2.0 | 1.00 | 1090 | 60 | 40 | 25 | 163 | 369 | 605 | 7.0 |
| 2JKB-2×1.25P | 1.25 | 1340 | 222 | 487 | 784 | ||||||
| 2JKB-2.5×1.2P | 2.5 | 1.20 | 1290 | 90 | 55 | 31 | 245 | 554 | 908 | 9.0 | |
| 2JKB-2.5×1.5P | 1.50 | 1590 | 286 | 564 | 885 | ||||||
| 2JKB-3×1.5P | 3.0 | 1.50 | 1590 | 130 | 80 | 37 | 276 | 595 | 953 | 12.0 | |
| 2JKB-3×1.8P | 1.80 | 1890 | 332 | 715 | 1145 | ||||||
| 2JKB-3.5×1.7P | 3.5 | 1.70 | 1790 | 170 | 115 | 43 | 270 | 584 | 942 | ||
| 2JKB-3.5×2.1P | 2.10 | 2190 | 341 | 727 | 1159 | ||||||
| Nota 1: La velocidad máxima de elevación es el valor estimado según el diámetro nominal del tambor y el bobinado de una capa. Nota 2: La velocidad máxima de elevación del elevador debe cumplir las disposiciones de los artículos 5.2.13~5.2.15. |
|||||||||||
