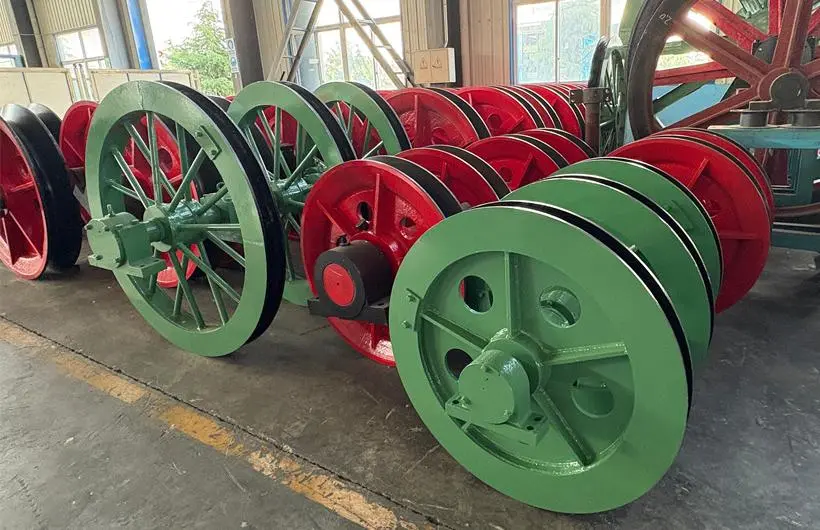

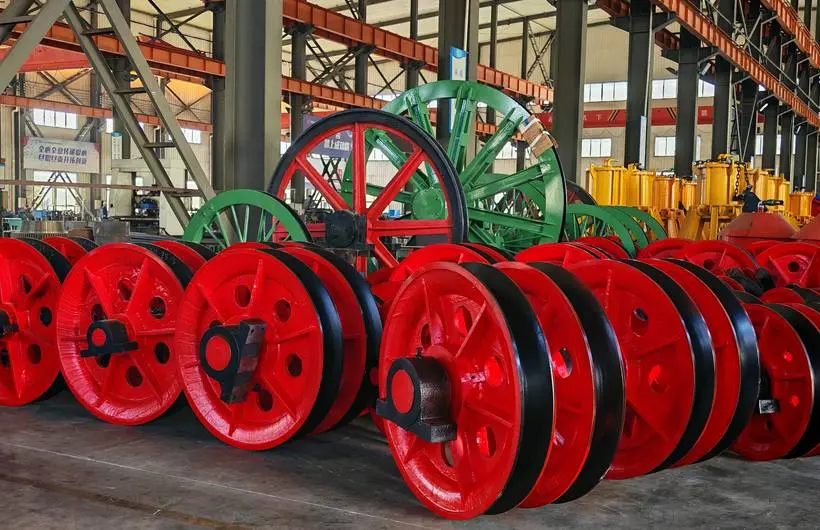

Poleas superior hundimiento fabricación especial guía soporte cables acero construcción pozos verticales. Diseños opción ranura simple ranura doble. Bujes cobre aleado resistentes, copas lubricación integradas, distancia regulable ranura doble instaladas. Estructura firme fiable, adaptables condiciones laborales severas. Mejora esencial proyectos subterráneos pozos profundos. Garantiza funcionamiento más seguro mayor eficiencia.
Poleas hundimiento componentes núcleo soporte carga guía excavación pozos verticales, construcción pozos profundos, obras subterráneas grandes. Diseño sistema elevación vertical alta carga alta frecuencia alta fiabilidad. Abarca amplias aplicaciones elevación pesada.

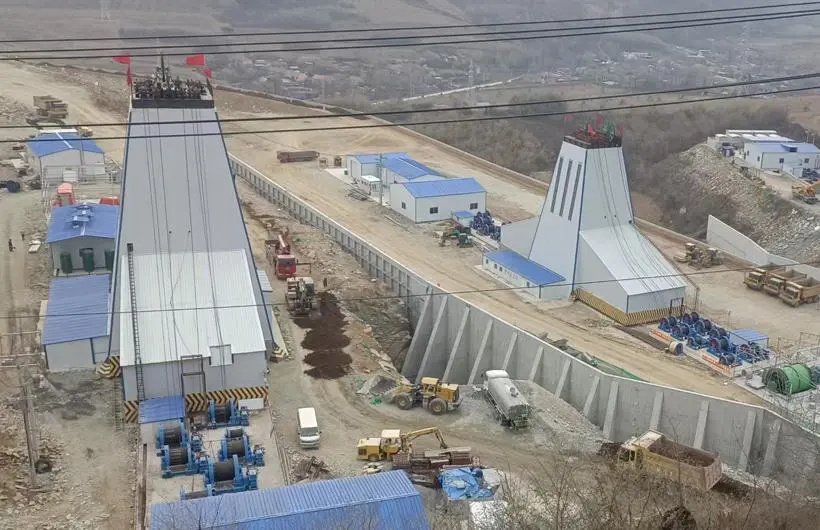

Fase hundimiento pozo: Guían cuerdas cubetas hundimiento, plataformas colgantes, escaleras seguridad, traslado vertical eficiente personal materiales equipos.
Producción minera ampliación vías: Brindan guía estable cuerdas sistemas elevación jaulas, sistemas traslado materiales, equipos auxiliares.
Obras infraestructura: Sostienen elevación pesada transporte vertical pozos cimientos pilas puentes, muros diafragma subterráneos, fosas profundas.
Tareas emergencia mantenimiento: Realizan operaciones elevación temporales alta carga reparaciones equipos subterráneos, rescates urgentes.
Características y Principio de Funcionamiento:
Cuerpo polea: Acero aleado alta resistencia, forjado pesado integral soldadura placa acero multicapa. Alta rigidez torsional resistencia fatiga. Ranura cuerda mecanizado CNC preciso, tratamiento endurecimiento superficial, superficie guía duradera.
Sistema rodamiento: Equipado rodamientos esféricos doble fila gran diámetro, rodamientos deslizantes alta resistencia. Optimizado condiciones trabajo baja velocidad alta carga. Gran capacidad carga radial rendimiento autoalineante.

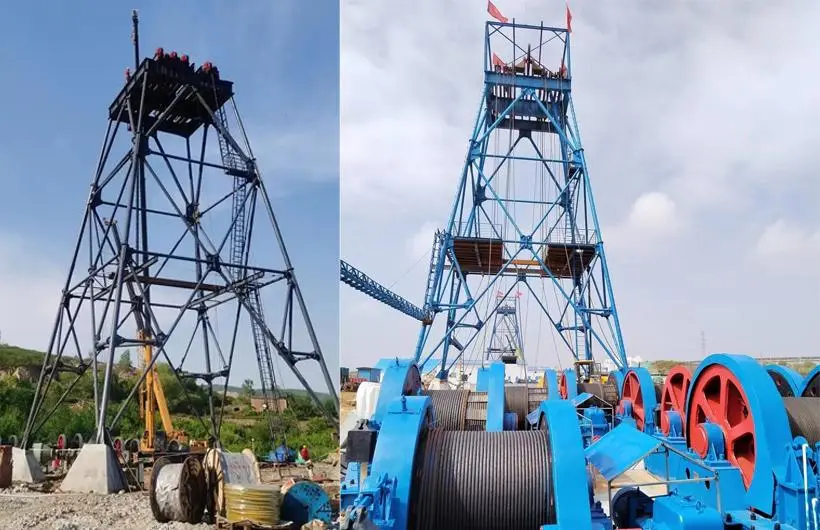

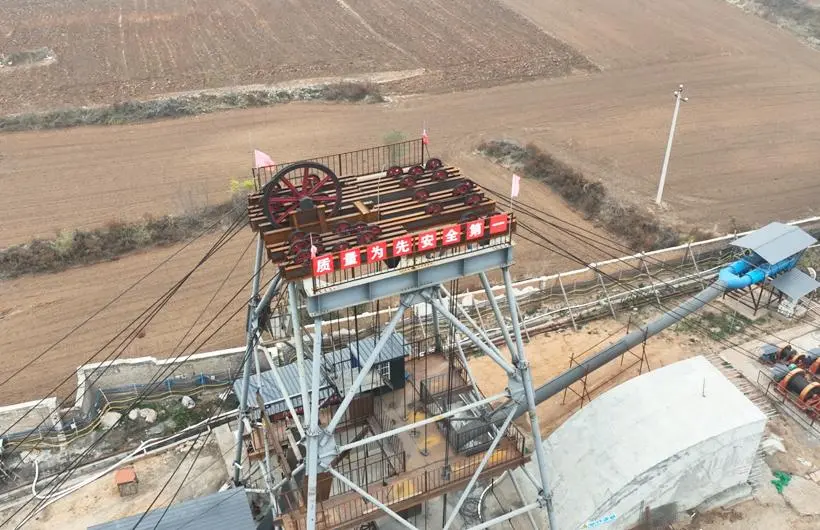

Estructura soporte: Bastidor soldado placa acero pesada, gran estabilidad estructural. Compatible instalación suelo torre cabeza. Placas base regulables permiten montaje rápido alineación precisa obra.
Accesorios seguridad: Dispositivos anti salto cuerda, lubricación automática, monitoreo vibración. Mejoran seguridad facilidad mantenimiento.
Principio funcionamiento: Polea superior instalada eje soporte sistema rodamientos precisos, fricción rodante garantiza guía fluida cuerdas transmisión potencia.
Soporte carga dinámica: Distribución científica cargas conjuntas aparejo elevación materiales peso propio cuerdas, transmisión eficaz fuerzas torre soporte.
Guía adaptable: Diseño curva ranura optimizado adapta variaciones recorrido cuerdas, reduce notablemente desgaste irregular prolonga vida útil cuerdas.
Amortiguación impacto: Estructura alta rigidez control holgura rodamientos precisos absorbe vibraciones arranque frenado cambios carga repentinos, protege todo sistema elevación.
| Parámetros técnicos de polea de suspensión de pozo de una ranura | ||||||||||
| Modelo | Diámetro máximo de cable de acero (mm) | Máxima tensión estática permitida por cable (kN) | Dimensiones principales | |||||||
| Diámetro del eje | Diámetro del cuello de eje | Diámetro de la polea | Diámetro exterior | Distancia entre soportes de eje | Longitud del eje | Altura de centro | Dimensión de orificios de pernos del soporte de rodamiento (Φ×A×B) | |||
| mm | ||||||||||
| MZS2.1-0-1*0.5 | 23 | 50(5) | 90 | 70 | 500 | 565 | 280 | 430 | 90 | 26*70*220 |
| MZS2.1-0-1*0.65 | 31 | 100(10) | 100 | 85 | 650 | 775 | 340 | 490 | 100 | 26*70*250 |
| MZS2.1-0-1*0.8 | 40 | 160(16) | 120 | 100 | 800 | 960 | 400 | 560 | 110 | 26*80*280 |
| MZS2.1-0-1*1.05 | 52 | 250(25) | 150 | 120 | 1050 | 1260 | 460 | 620 | 120 | 26*80*300 |
| MZS2.1-0-1*1.25 | 60.5 | 400(40) | 180 | 140 | 1250 | 1495 | 520 | 680 | 140 | 26*80*330 |
| Parámetros técnicos de polea de suspensión de pozo de dos ranuras | |||||||||||
| Modelo | Diámetro máximo de cable de acero (mm) | Máxima tensión estática permitida por cable (kN) | Dimensiones principales | ||||||||
| Diámetro del eje | Diámetro de la polea | Diámetro exterior | Distancia entre poleas | Distancia entre soportes deleje | Distancia entre bases de poleas | Longitud del eje | Altura de centro | Tamaño de orificios de pernos del soporte de rodamiento (Φ×A×B) | |||
| mm | |||||||||||
| MZS2.2-0-2×0.5/270-320 | 23 | 50(5) | 120 | 500 | 595 | 270-320 | 590-640 | 160 | 800 | 120 | 26×80×300 |
| MZS2.2-0-2×0.5/630-750 | 23 | 50(5) | 120 | 500 | 595 | 630-750 | 950-1070 | 160 | 1230 | 120 | 26×80×300 |
| MZS2.2-0-2×0.65/270-420 | 31 | 100(10) | 150 | 650 | 775 | 270-420 | 630-780 | 180 | 940 | 140 | 26×80×330 |
| MZS2.2-0-2×0.65/630-850 | 31 | 100(10) | 150 | 650 | 775 | 630-850 | 990-1210 | 180 | 1370 | 140 | 26×80×330 |
| MZS2.2-0-2×0.8/270-420 | 40 | 160(16) | 180 | 800 | 960 | 270-420 | 670-820 | 200 | 990 | 160 | 26×80×330 |
| MZS2.2-0-2×0.8/850-960 | 40 | 160(16) | 180 | 800 | 960 | 850-960 | 1250-1360 | 200 | 1530 | 160 | 26×90×370 |
| MZS2.2-0-2×1.05/320-420 | 52 | 250(25) | 210 | 1050 | 1260 | 320-420 | 800-900 | 240 | 1070 | 160 | 26×90×440 |
| MZS2.2-0-2×1.05/850-960 | 52 | 250(25) | 210 | 1050 | 1260 | 850-960 | 1330-1440 | 240 | 1610 | 180 | 26×90×440 |
| MZS2.2-0-2×1.25/320-420 | 60 | 400(40) | 240 | 1250 | 1260 | 320-420 | 800-900 | 240 | 1070 | 160 | 26×90×440 |
| MZS2.2-0-2×1.25/850-960 | 60 | 400(40) | 240 | 1250 | 1260 | 850-960 | 1330-1440 | 240 | 1610 | 180 | 26×90×440 |
| Nota 1: Limpiar y cambiar el aceite tras más de seis meses de uso. Nota 2: Reemplazar inmediatamente el extremo cónico del tornillo de bloqueo si está dañado. Nota 3: Revisar periódicamente la lubricación de la bucha de aleación de cobre y el eje fijo, y rellenar aceite si es preciso. |
|||||||||||
