Estación hidráulica fuente potencia control núcleo sistema frenado elevador minero. Conforma sistema frenado completo junto freno disco. Clasifica dos tipos técnicos estación hidráulica par constante estación hidráulica desaceleración constante.

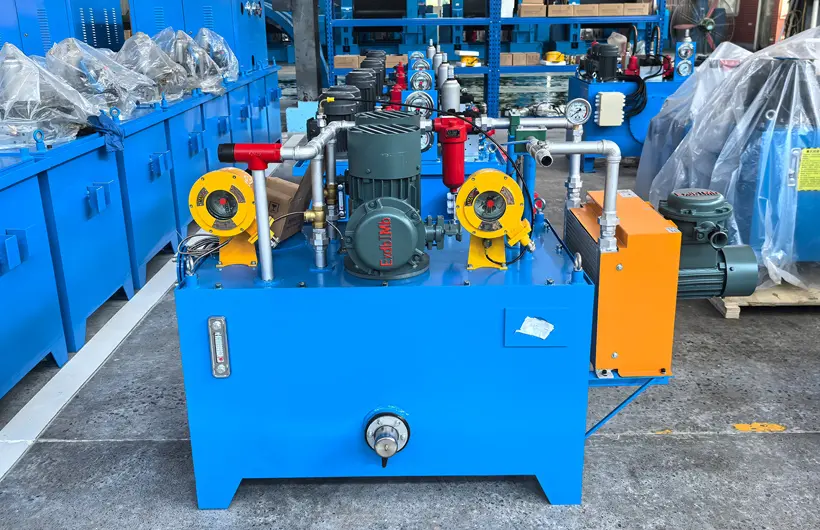

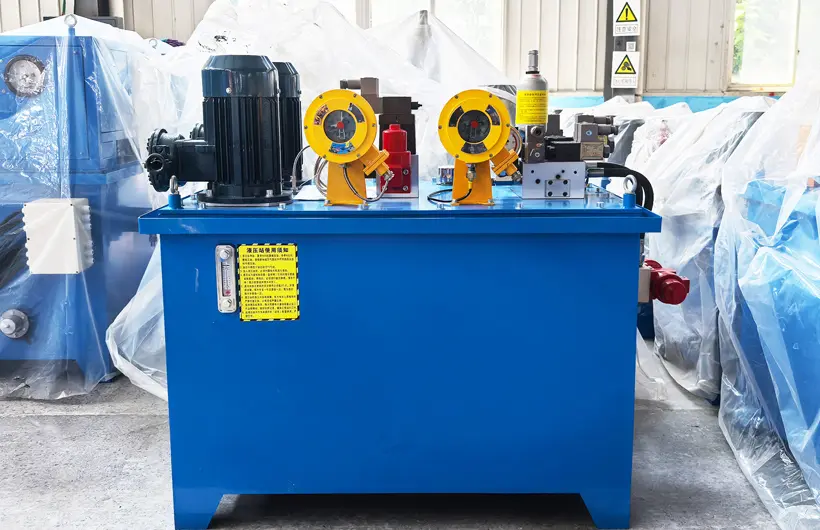

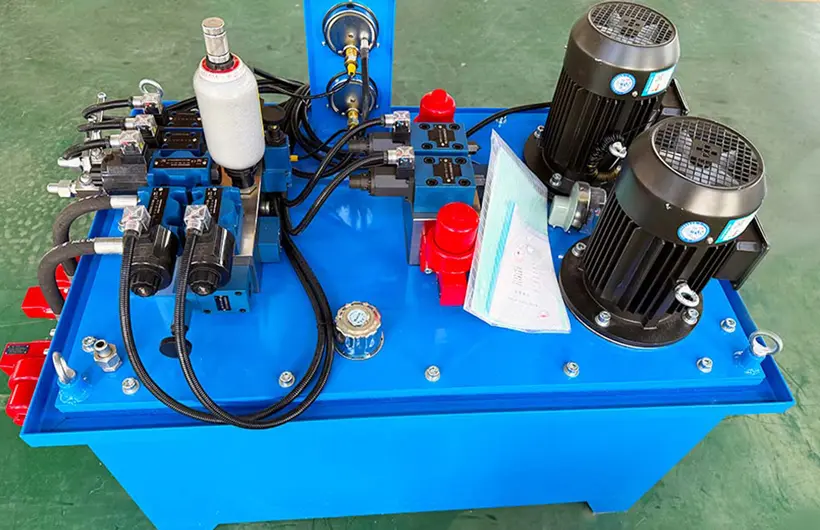

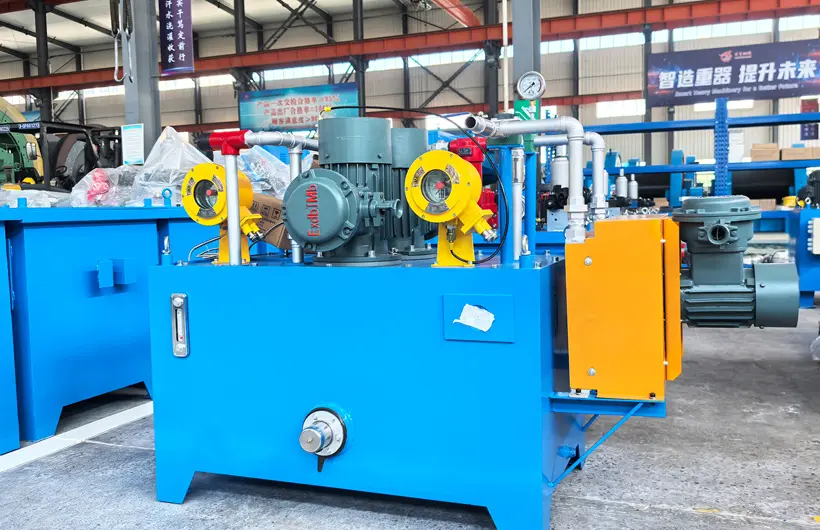

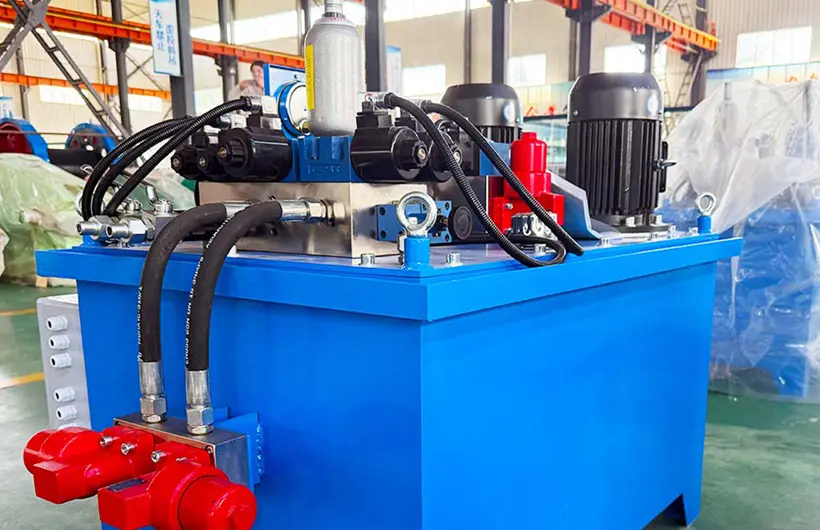

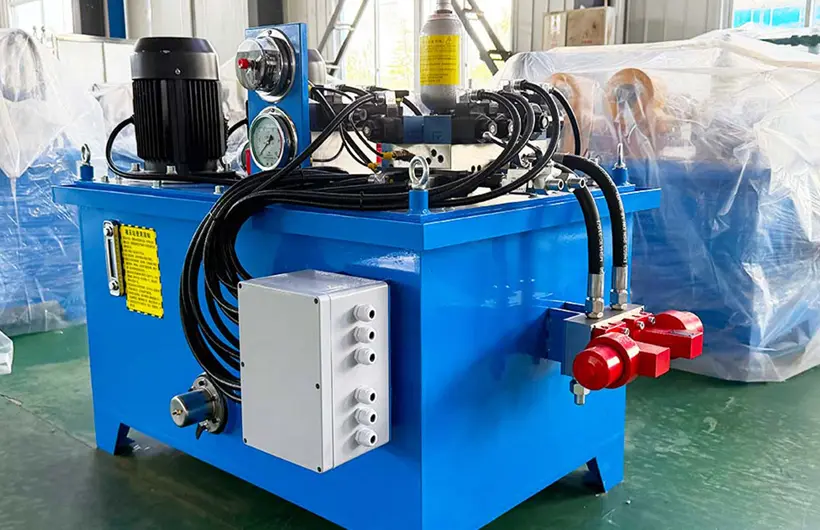

Estación hidráulica par constante núcleo sistema control frenado preciso fiable. Unidad potencia clave especializada sistemas frenado alta precisión elevadores mineros cabrestantes mineros. Proporciona salida hidráulica exacta control coordinado frenos disco. Asegura funcionamiento estable fiable seguro sistemas elevación distintas condiciones trabajo.
Características y Principio de Funcionamiento:
Estación hidráulica estructura modular integrada redundancia múltiple. Supera componentes tradicionales avanza selección piezas alto rendimiento diseño redundancia. Asegura fiabilidad velocidad respuesta sistema frenado condiciones extremas. Ampliamente aplicable escenarios frenado minería puertos construcción industria pesada. Serie compatible diversos elevadores mineros cabrestantes mineros. Ejecuta accionamiento control frenos disco cumple frenado servicio seguridad par constante desaceleración constante.
Unidad bomba hidráulica alto rendimiento. Motor servo frecuencia variable acciona bomba engranajes interna alta presión o bomba pistón caudal variable. Ajuste dinámico caudal presión carga tiempo real. Reduce consumo energético más 15%. Bombas auxiliares principales diseño reserva caliente. Cambio automático sin perturbaciones fallo bomba individual.
Colector integrado baja resistencia flujo. Diseño canales conformales 3D optimización simulación CFD. Paredes internas conductos aceite pulidas alta precisión recubrimiento DLC. Pérdida presión sistema reducida cerca 30% velocidad respuesta ≤0,15s. Disminuye riesgo contaminación aceite.
Sistema válvulas seguridad redundantes:
○Módulo control proporcional: Válvula proporcional lazo cerrado alta respuesta + sensor desplazamiento. Control presión frenado continuo preciso precisión ±0,5%.
○Módulo redundancia seguridad: Doble redundancia conducción paralela bloqueo serie. Unidades respaldo paralelas válvulas clave válvula seguridad frenado secundario válvula reguladora presión. Fallo válvula individual no afecta funcionamiento sistema. Válvulas electromagnéticas independientes serie aislamiento fallos descarga presión manual emergencia.
Sistema control temperatura purificación inteligente: Depósito aceite módulo control temperatura termoeléctrico intercambiador calor placas. Mantiene temperatura aceite rango óptimo 40±5°C. Sensores partículas aceite contenido agua integrados línea. Alerta calidad aceite tiempo real filtración demanda.
Unidad control inteligente distribuida: Control principal PLC seguridad multinúcleo SIL2/SIL3 circuito relé seguridad independiente protección definitiva. Sensores compuestos presión caudal salida bomba entrada cilindro freno sensores vibración temperatura. Red monitoreo estado sistema completo.
Modo frenado servicio par constante inteligente: PLC calcula par frenado objetivo dinámico carga velocidad elevador tiempo real. Válvula proporcional regulación lazo cerrado retroalimentación presión. Fluctuación par frenado ≤ ±2%.
Modo frenado seguridad redundancia total desaceleración constante:
○Primera etapa frenado desaceleración constante: Cambia circuito seguridad señal parada emergencia. Aplica desaceleración óptima predefinida 0,5–1,0 m/s². Regula rápido conjunto válvulas seguridad. Desaceleración estable controlada impacto mecánico reducido.
○Segunda etapa estacionamiento presión total: Aplica fuerza frenado seguridad máxima automática velocidad contenedor elevación umbral seguridad inferior. Dos conjuntos válvulas controladores independientes ejecutan conmutación paralela elimina riesgos fallo punto único.
Tolerancia fallos adaptativa mantenimiento predictivo: Sistema analiza datos sensores continuamente. Emite alertas tempranas averías potenciales contaminación aceite retardo respuesta leve. Cambio fluido canal control respaldo conjunto válvulas ≤50ms fallo controlador principal válvula. Garantiza funcionamiento frenado ininterrumpido.
| Parámetros técnicos de estación hidráulica de par constante | ||||||
| Presión máxima de aceite de trabajo | Caudal máximo de suministro de aceite | Temperatura del aceite de trabajo | Capacidad del depósito de aceite | Tiempo de retardo del frenado secundario | Corriente de entrada de válvula de alivio proporcional electrohidráulica | Grado de aceite hidráulico |
| 6.3MPa | 9-21L/min | 15-65℃ | 490-700L | 0-10 segundos | 400-1200mA | Aceite hidráulico antidesgaste: N32# en invierno, N46# en verano |
