Adecuado para transporte inclinado de materiales a granel (20°-30°) en minas, puertos, etc. Incluye rodillos de artesa profunda, dispositivos antideslizamiento y transmisión con arranque suave. Diseño compacto para fácil instalación y mantenimiento.
Introducción del Producto
Ideal para el transporte continuo e inclinado de materiales a granel en minas de carbón, puertos, plantas de lavado, etc. Su ángulo de transporte es amplio (generalmente 20°-30°). Además de la estructura de la serie DTL, cuenta con rodillos superiores de artesa profunda adaptable, y opcionalmente dispositivos antideslizamiento y retención de material. Incorpora arranque suave para un inicio controlado, con diseño innovador en cabeza, cola y tensor que facilita instalación, uso y mantenimiento.
Adecuado para el transporte continuo e inclinado de materiales a granel** en minas de carbón, puertos, plantas de lavado de carbón, etc.
Características principales:
- Ángulo de transporte elevado (20°-30°)
- Estructura de rodillos superiores con diseño de ángulo de artesa profunda
- Dispositivos opcionales antideslizamiento y retención de carbón
- Transmisión con arranque suave para un inicio controlado
- Diseño innovador en cabeza, cola y tensor para fácil instalación/mantenimiento
Componentes estructurales:
1. Cabeza descargadora: Bastidor, tambor de descarga y limpiador

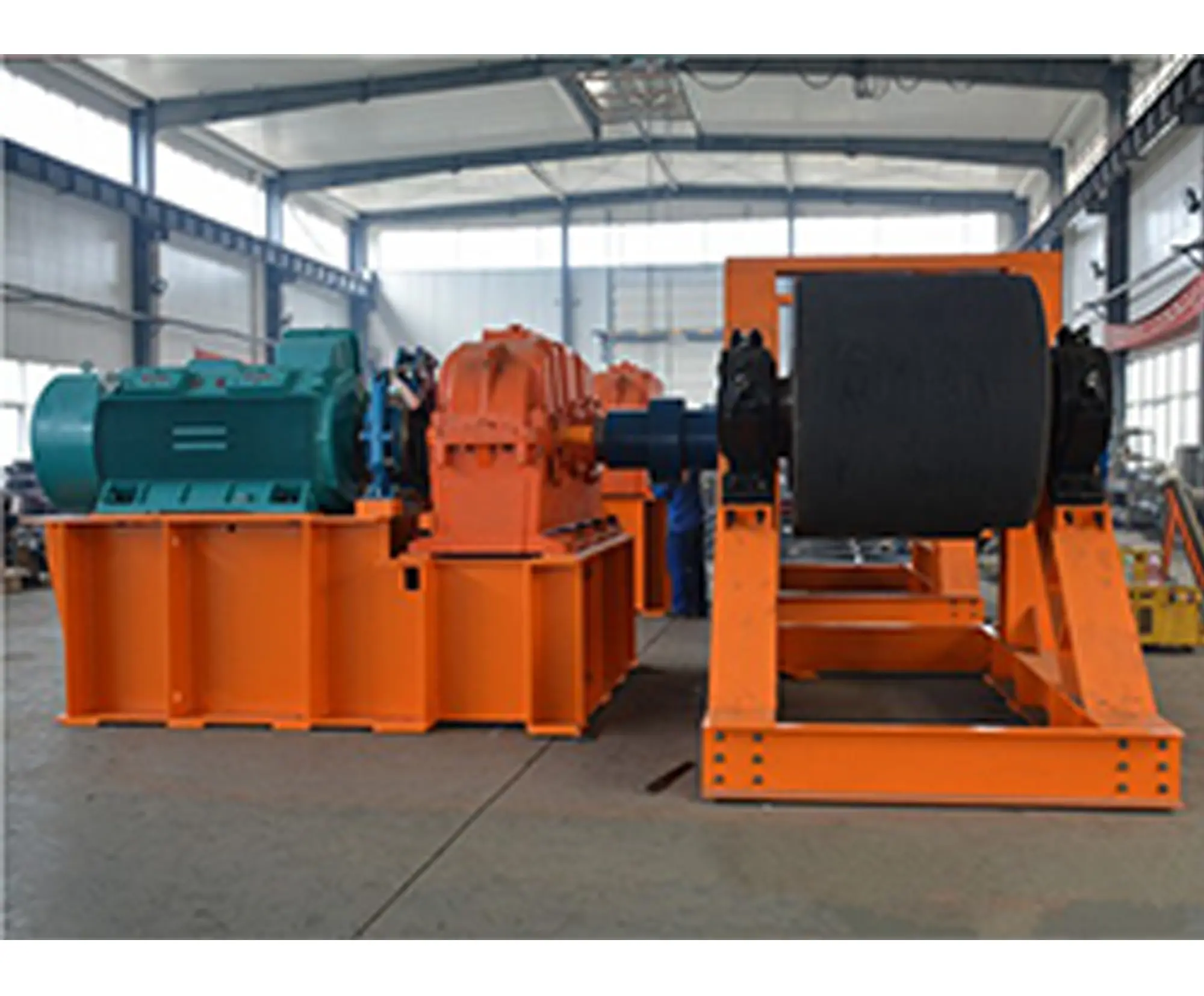

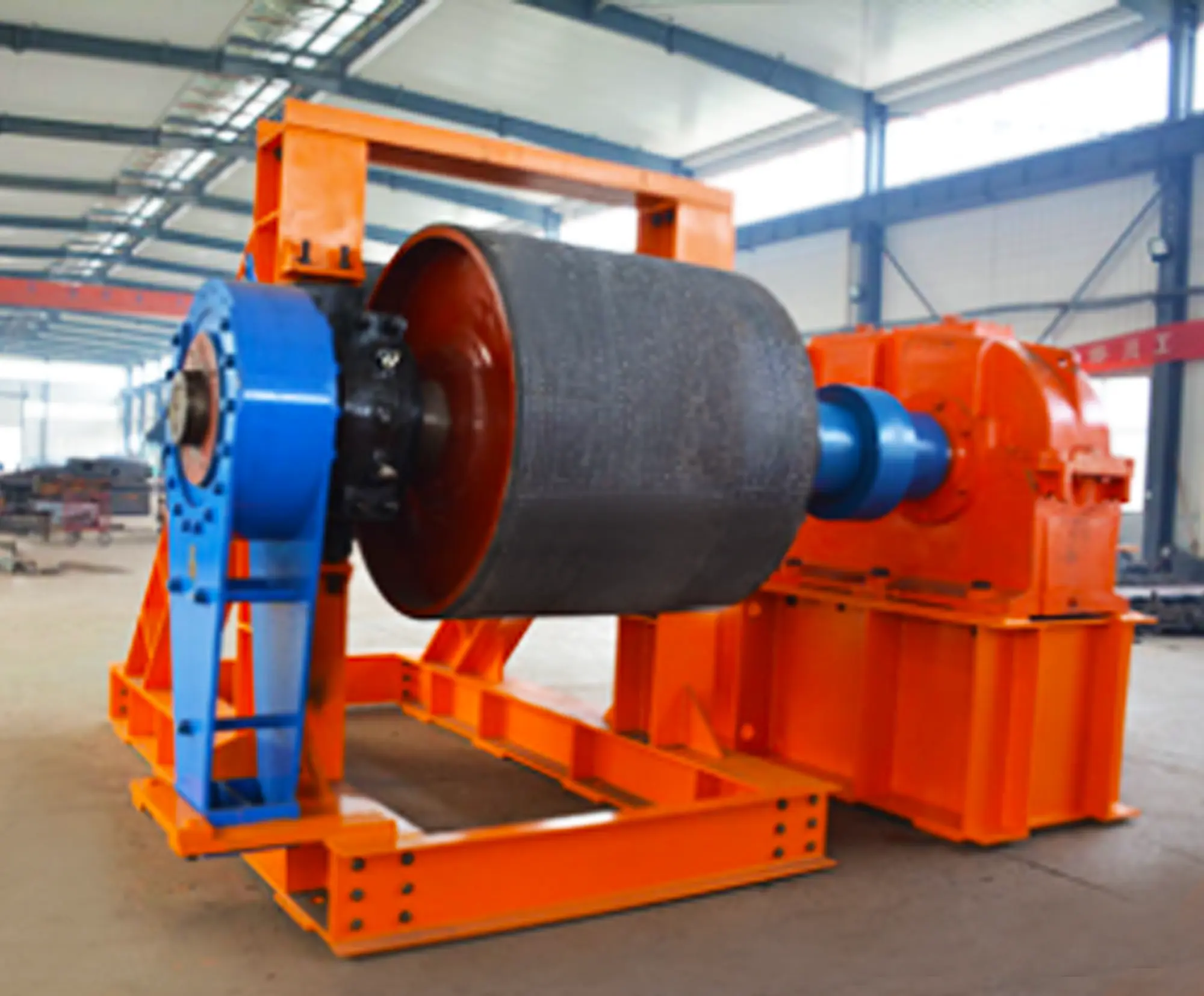

2. Transmisión: Motor, acoplamiento, reductor y tambor motriz con superficie antideslizante
3. Estructura intermedia:Bastidores de canal atornillados (módulos de 6m)
4. Cola y tensor: Bastidor, tambor de cola, rodillos amortiguadores y carro de tensión por malacate
Ventajas técnicas:
- Superficie del tambor con adherencia diamantada para mayor fricción y autolimpieza
- Estructura modular de fácil ensamblaje y mantenimiento
- Sistema de tensión por malacate para ajuste preciso de la banda
| Parámetros Técnicos del Transportador de Correa Fija DTL | ||||||||
| Modelo | Capacidad de transporte (t/h) | Ancho de banda (mm) | Velocidad de la cinta (m/s) | Longitud de transporte (m) | Potencia del motor (kW) | Diámetro del tambor (φmm) | Diámetro del rodillo (φmm) | Inclinación (°) |
| DTL60/15/2×37 | 150 | 650 | 2 | 500 | 2×37 | 500 | 89 | |
| DTL60/30/2×55 | 300 | 650 | 2 | 500 | 2×55 | 500 | 89 | |
| DTL80/40/2×40 | 400 | 800 | 2 | 500 | 2×40 | 500 | 89 | 0-10 |
| DTL80/40/2×55 | 400 | 800 | 2 | 700 | 2×55 | 500 | 89 | |
| DTL80/40/2×75 | 400 | 800 | 2 | 1000 | 2×75 | 630 | 89 | |
| DTL80/40/2×90 | 400 | 800 | 2 | 1200 | 2×90 | 630 | 89 | 0-15 |
| DTL80/50/2×110S | 500 | 800 | 2.5 | 1200 | 2×110 | 800 | 89 | |
| DTL80/50/2×132S | 500 | 800 | 2.5 | 1400 | 2×132 | 800 | 89 | |
| DTL100/63/2×75S | 630 | 1000 | 2 | 700 | 2×75 | 630 | 108 | 0-7 |
| DTL100/63/2×90S | 630 | 1000 | 2 | 1000 | 2×90 | 630 | 108 | 0-10 |
| DTL100/63/2×110S | 630 | 1000 | 2 | 1200 | 2×110 | 630 | 108 | |
| DTL100/63/2×132S | 630 | 1000 | 2 | 1400 | 2×132 | 630 | 108 | 0-15 |
| DTL100/63/2×160S | 630 | 1000 | 2.5 | 1400 | 2×160 | 800 | 108 | |
| DTL100/63/2×220S | 630 | 1000 | 2.5 | 1600 | 2×220 | 800 | 108 | |
| DTL100/63/2×250S | 636 | 1000 | 2.5 | 1800 | 2×250 | 800 | 108 | |
| DTL120/80/2×280S | 800 | 1200 | 3.15 | 1000 | 2×280 | 1000 | 133 | |
| DTL120/120/2×315S | 1200 | 1200 | 3.15 | 1200 | 2×315 | 1000 | 133 | 0-14 |
| DTL120/120/2×450S | 1200 | 1200 | 3.15 | 1500 | 2×450 | 1000 | 133 | 0-18 |
