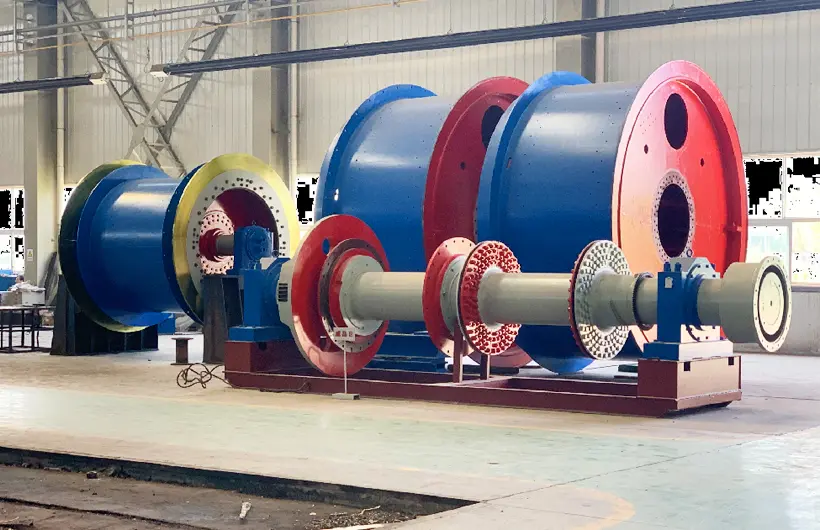

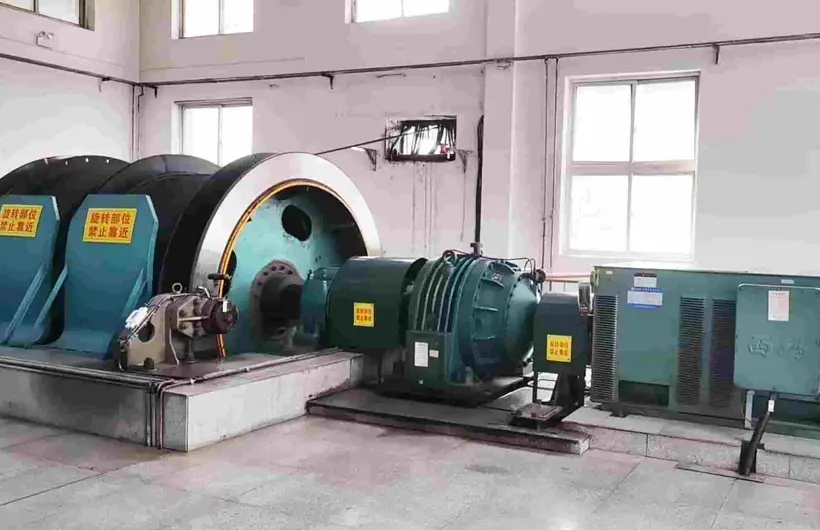

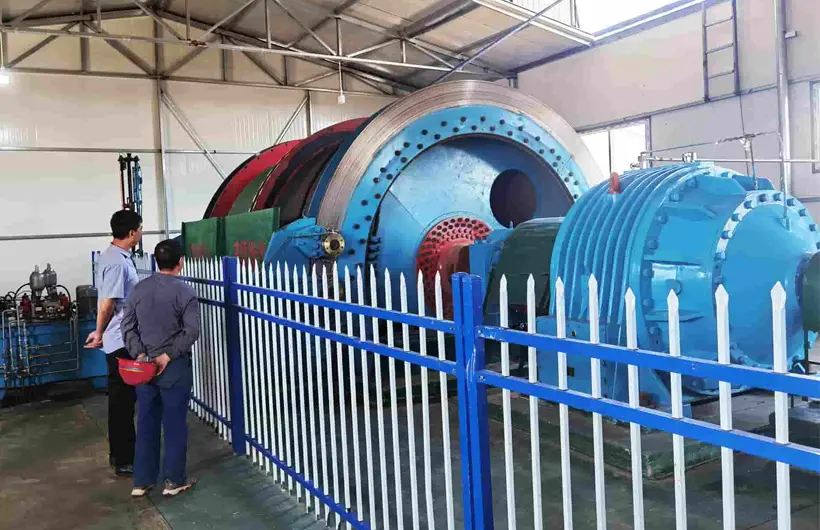

Los malacates de izaje para pozos de la serie JKZ están diseñados para manejar personal, materiales y equipos en pozos mineros mediante la rotación del tambor y el enrollado/desenrollado de cables para lograr el movimiento de contenedores.
Introducción del Producto
Esta serie de productos está diseñada para su uso en minas de carbón, minas metálicas y pozos de minerales no metálicos para el izado de personal, materiales y equipos durante operaciones de hundimiento de pozos.
Componentes Principales:
El malacate se compone principalmente del conjunto del eje principal, mecanismo de ajuste de cables (tambor doble), sistema de frenos de disco, estación hidráulica, estación de lubricación, indicador de profundidad, reductor, dispositivo medidor de velocidad, acoplamiento elástico, acoplamiento de engranajes, motor eléctrico, consola de control y sistema de control eléctrico.
Principio de Operación:
Al arrancar el motor principal, la potencia se transmite desde el rotor del motor al eje de alta velocidad del reductor mediante un acoplamiento elástico. Tras la reducción de velocidad en el reductor, el par se transmite mediante un acoplamiento de engranajes en el eje de salida del reductor al conjunto del eje principal. Mediante el cambio continuo del sentido de giro del motor, el tambor puede enrollar o desenrollar el cable de acero, permitiendo que el contenedor de izado realice un movimiento reciprocante periódico en el pozo.
El Malacate de Izado para Pozo Serie JKZ está diseñado y fabricado conforme a los siguientes estándares:
JB/T 12193-2015 - Malacate de Izado para Pozo (Estándar de la Industria de Seguridad en la Producción de la RPC)
AQ 1035-2007 - Código de Inspección de Seguridad para Malacates Mineros de Tambor Simple en Minas de Carbón
GB/T 20961-2018 - Malacate Minero de Tambor Simple
Q/HBWF015-2023 - Estándar Empresarial de Hebi Wanfeng Mining Machinery Manufacturing Co., Ltd.
Reglamentos de Seguridad en Minas de Carbón
| Parámetros Técnicos del Malacate de Tambor Simple JKZ/2JKZ | |||||||||||
| Modelo | Tambor | Tensión Estática Máxima | Diferencia de Tensión Estática Máxima | Diámetro Máximo del Cable de Acero | Altura de Izado / Longitud de Transporte | Capacidad de Cable de Acero | Velocidad del Motor (No Superior a) | ||||
| Cantidad | Diámetro | Ancho | Primera Capa | Segunda Capa | Tercera Capa | ||||||
| m | KN | mm | m | m/s | r/min | ||||||
| JKZ-2.8×2.2P | 1 | 2.8 | 2.2 | 180 | / | 40 | 380 | 797 | 1259 | 5.68 | 750 |
| JKZ-3.2×2.6P | 3.2 | 2.6 | 200 | 42 | 515 | 1065 | 1663 | ||||
| JKZ-3.2×3P | 3.0 | 595 | 1229 | 1919 | 6.48 | ||||||
| JKZ-3.6×3P | 3.6 | 220 | 44 | 633 | 1306 | 2038 | 7.30 | ||||
| JKZ-4×3P | 4.0 | 285 | 50 | 611 | 1261 | 1976 | 7.85 | 600 | |||
| JKZ-4×3.5P | 3.5 | 285 | 50 | 728 | 1497 | 2332 | |||||
| JKZ-4.5×3.7P | 4.5 | 3.7 | 340 | 56 | 780 | 1590 | 2490 | 7.94 | |||
| JKZ-5×4P | 5.0 | 4.0 | 410 | 62 | 900 | 2000 | 2700 | 7.85 | |||
| JKZ-5.5×5P | 5.5 | 5.0 | 500 | 75 | 990 | 2000 | 3100 | 8.64 | |||
| 2JKZ-3×1.8P | 2 | 3.0 | 1.8 | 180 | 155 | 40 | 322 | 678 | 1080 | 6.08 | |
| 2JKZ-3.6×1.85P | 3.6 | 1.85 | 220 | 180 | 44 | 360 | 752 | 1199 | 7.30 | ||
| 2JKZ-4×2.65P | 4.0 | 2.65 | 285 | 285 | 50 | 530 | 1097 | 1726 | 8.11 | ||
| 2JKZ-5×3P | 5.0 | 3.0 | 410 | 290 | 62 | 610 | 1260 | 1959 | 7.85 | ||
| 2JKZ-5.5×4P | 5.5 | 4.0 | 580 | 410 | 75 | 760 | 1600 | 2500 | 8.64 | ||
