Los malacates mineros JTP y 2JTP (con la variante antiexplosiva JTPB para entornos gaseosos o polvorientos) transportan materiales o personal en los conductos inclinados o pequeños pozos verticales de minas de carbón, metálicas y no metálicas.
Presentación del Producto
Los malacates mineros JTP y 2JTP se utilizan principalmente en conductos inclinados o pequeños pozos verticales de minas de carbón, metálicas y no metálicas para el izaje de materiales o personal.
El malacate minero JTPB es un dispositivo especial antiexplosivo diseñado para entornos inflamables y explosivos (como minas con gas grisú o polvo de carbón), que incorpora tecnología antiexplosiva especializada en su estructura y características de seguridad.
Los productos de la serie JTP y 2JTP cumplen con los siguientes estándares:
AQ1033-2007 "Especificaciones de Inspección de Seguridad para Malacates Mineros Tipo JTP en Minas de Carbón"
JB/T7888-2010 "Estándar Industrial para Malacates Mineros Tipo JTP en Minas de Carbón"
Q/HBWF004-2017 "Malacates Mineros Tipo JTP"
2010 "Malacate Minero Tipo JTP", Q/HBWF004-2017 "Malacate Minero Tipo JTP", "Reglamentos de Seguridad para Minas de Carbón",
GB16423-2020 "Reglamentos de Seguridad para Minas Metálicas y No Metálicas".

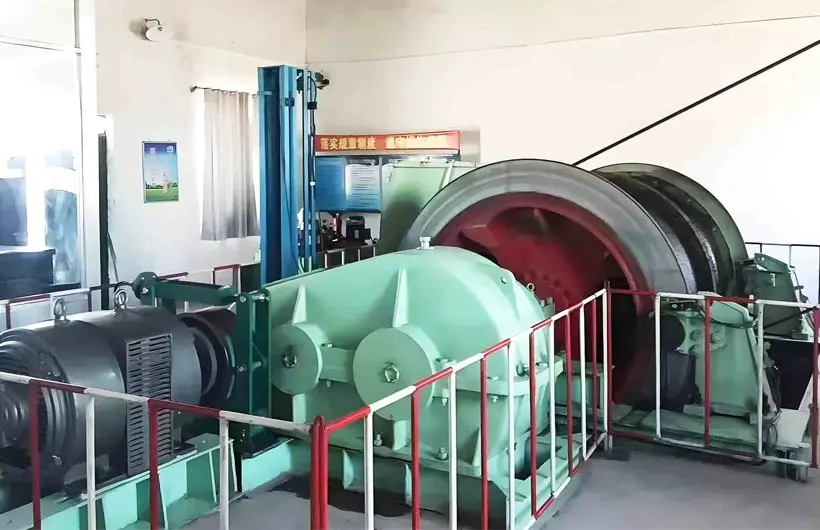

Cuando se arranca el motor principal, la potencia se transmite desde el rotor del motor al eje de alta velocidad del reductor a través de un acoplamiento elástico. Después de la transmisión y reducción a través del reductor, la potencia se transfiere desde el eje conducido del reductor al conjunto del eje principal mediante un acoplamiento de engranajes.
Al invertir continuamente la dirección de rotación del motor, el tambor puede enrollar o liberar el cable de acero, permitiendo que el contenedor de izaje realice un movimiento vertical reciprocante periódico dentro del pozo.
| Tabla de Especificaciones Técnicas para Winches de Izaje Minero Tipo JTP(B) y 2JTP(B) | |||||||||||||
| Modelo de producto | Tambor | Tensión estática máxima | Diferencia máxima de tensión | Altura de izaje Longitud de recorrido | Cable de acero | Velocidad del motor ≥ |
Peso del equipo | ||||||
| Cantidad | Diámetro | Ancho | Distancia entre Centros (Tambores Dobles) | Capa simple | Doble capa | Triple capa | Diámetro | Velocidad máxima de impulso | |||||
| unidad | mm | KN | m | mm | m/s | r/min | kg | ||||||
| JTP-1.0*0.8P | 1 | 1000 | 800 | / | 20 | / | 135 | 275 | 418 | 16 | 1.6 | ≤1000 | 6200 |
| JTP-1.0*1.0P | 1000 | 169 | 345 | 524 | 6300 | ||||||||
| JTP-1.2*1.0P | 1 | 1200 | 1000 | 30 | / | 165 | 337 | 512 | 20 | 2.6 | 8500 | ||
| JTP-1.2*1.2P | 1200 | 199 | 405 | 615 | 8700 | ||||||||
| JTP-1.6*1.2P | 1 | 1600 | 1200 | 45 | / | 216 | 441 | 670 | 24.5 | 4.1 | 13200 | ||
| JTP-1.6*1.5P | 1500 | 271 | 552 | 838 | 14000 | ||||||||
| 2JTP-1.2*0.8P | 2 | 1200 | 800 | 890 | 30 | 20 | 131 | 268 | 408 | 20 | 2.6 | 10500 | |
| 2JTP-1.2*1.0P | 100 | 1090 | 165 | 337 | 512 | 11000 | |||||||
| 2JTP-1.6*0.9P | 2 | 1600 | 900 | 990 | 30 | 30 | 160 | 328 | 500 | 24.5 | 4.1 | 14500 | |
| 2JTP-1.6*1.2P | 1200 | 1290 | 216 | 441 | 670 | 15200 | |||||||
