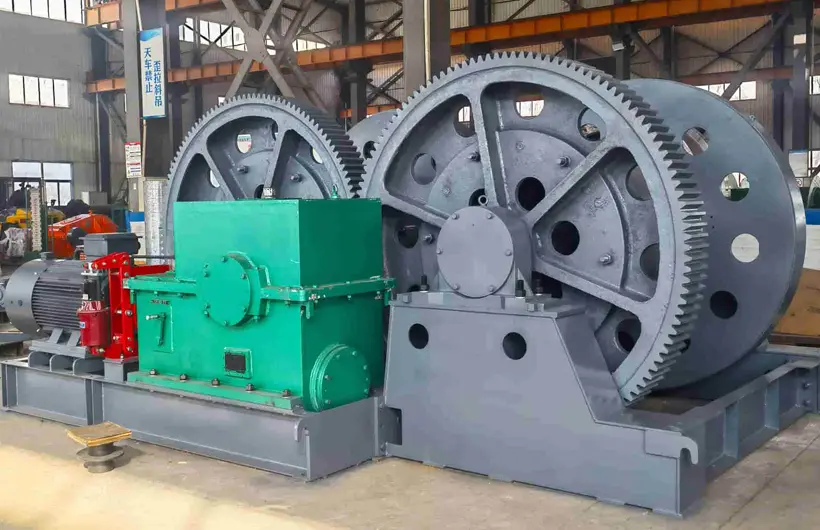

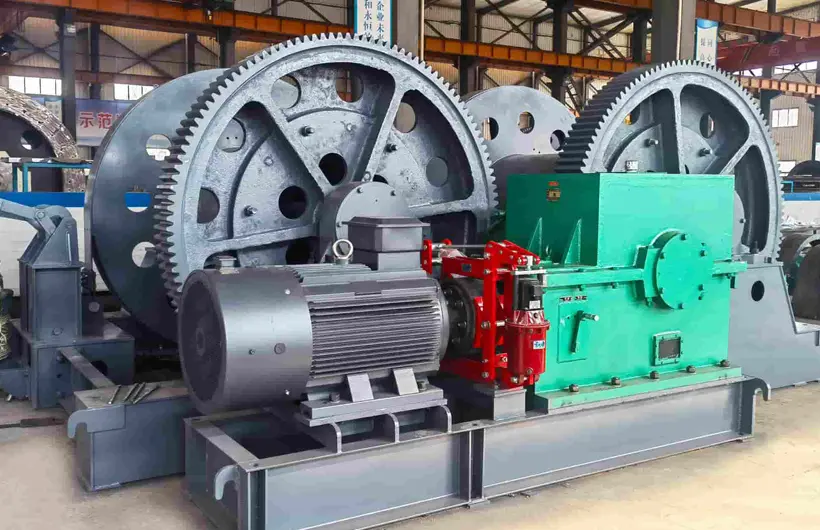

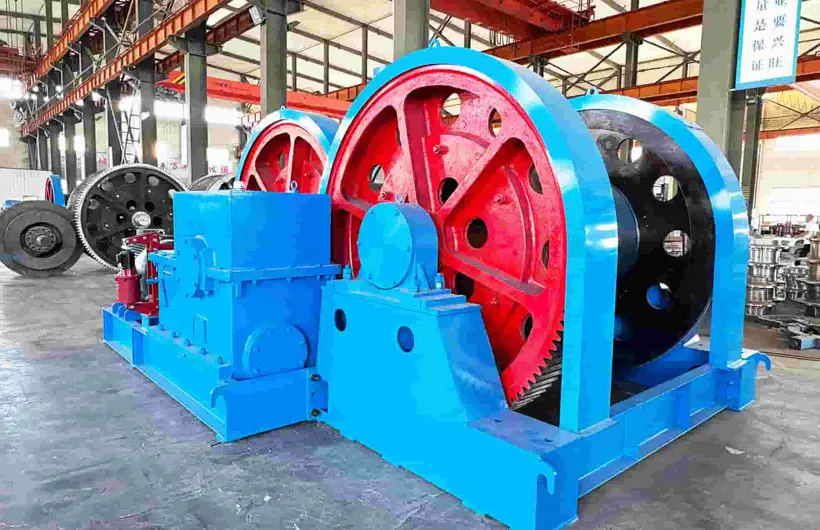

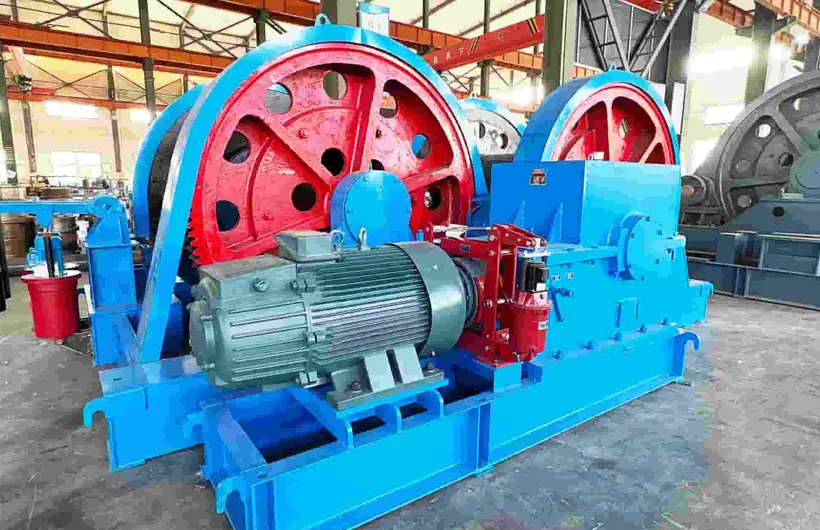

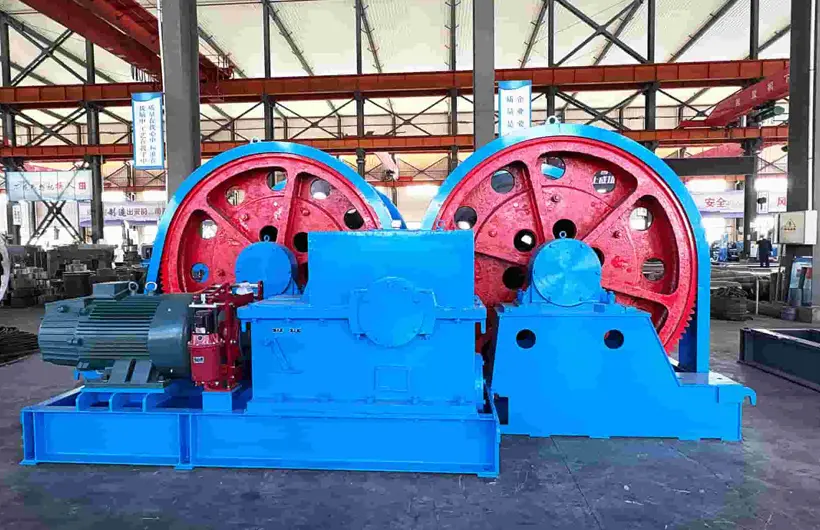

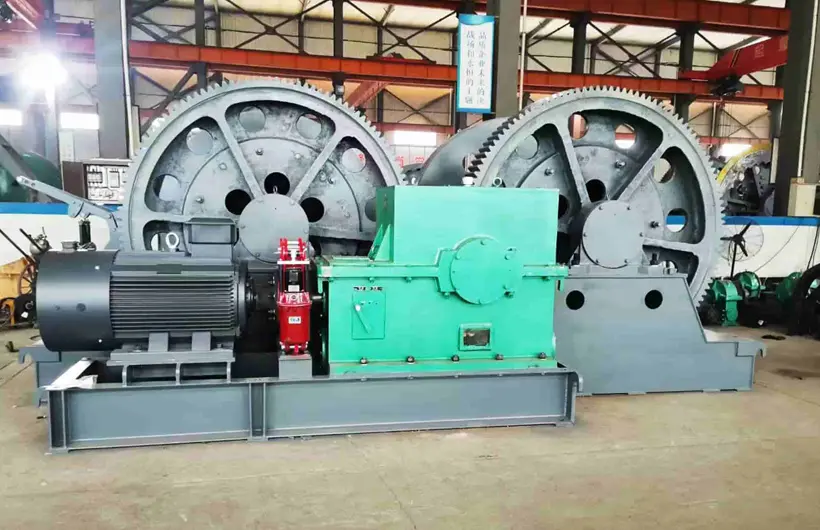

El malacate de hundimiento de ejes 2JZ suspende equipos y tensa cables en la construcción de pozos mineros. Realiza elevación temporal mediante un tambor accionado por motor. Solo para uso a corto plazo; prohibido para cargas continuas o transporte de personal.
El malacate de perforación de pozos JZ se utiliza principalmente en minas de carbón, minas metálicas y minas no metálicas para la construcción de pozos verticales. Está diseñado para suspender plataformas de perforación, bombas, conductos de ventilación, tuberías de aire comprimido, tuberías de perforación y otros equipos de excavación, así como para tensar cables guía. También puede utilizarse para reemplazar los cables de acero de los polipastos de fricción multicable, para izaje temporal en pozos y para levantar objetos pesados tanto subterráneos como en superficie. Este malacate está destinado a servicio de corta duración y no es adecuado para operación continua con cargas pesadas. Se prohíbe estrictamente el transporte de personal.
Principio de funcionamiento: Cuando se arranca el motor principal, el rotor del motor transmite potencia a través de un acoplamiento elástico al eje de alta velocidad del reductor. Después de la reducción de velocidad, el par se transfiere mediante un acoplamiento de cruceta al conjunto del eje principal, impulsando el tambor para enrollar o desenrollar el cable de acero. Al invertir la dirección del motor, el tambor permite el movimiento recíproco periódico de la carga, garantizando un suministro continuo de par para cumplir con los requisitos operativos.
El producto está diseñado y fabricado de acuerdo con Q/HBWFJ2001 "Malacate de Perforación de Pozos", AQ 1031-2007 "Especificaciones de Inspección de Seguridad para Malacates de Perforación Utilizados en Minas de Carbón" y GB/T 15112-2007 "Malacate de Perforación de Pozos".
| Especificaciones Técnicas del Malacate de Perforación de Pozos 2JZ | |||||||
| Modelo del Producto | Tensión estática máxima del cable de acero (KN) | Capacidad de cable del tambor (m) | Diámetro del tambor (mm) | Velocidad del cable en primera capa | Diámetro del cable de acero | Motor | |
| Potencia (KW) | Voltaje (V) | ||||||
| 2JZ-10/800 | 100 | 800 | 800 | 0 .075 | 32 | 37 | 380 |
| 2JZ-10/1000 | 1000 | ||||||
| 2JZ-16/800 | 160 | 800 | 1000 | 40 | 55 | ||
| 2JZ-16/1000 | 1000 | ||||||
| 2JZ-16/1300 | 1300 | ||||||
| 2JZ-16/1320 | 1320 | ||||||
| 2JZ-25/1300 | 250 | 1300 | 1050 | 52 | 90 | ||
| 2JZ-25/1320 | 1320 | ||||||
| 2JZ-25/1500 | 1500 | ||||||
| 2JZ-25/1600 | 1600 | ||||||
| 2JZ-25/1800 | 1800 | ||||||
