Polipasto de fricción multicable con motor CA/CC y freno hidráulico de doble etapa. Modelos para torre o piso. Ideal para izaje en minería. Cumple normativas de seguridad. No apto para ambientes explosivos.
Introducción al Producto

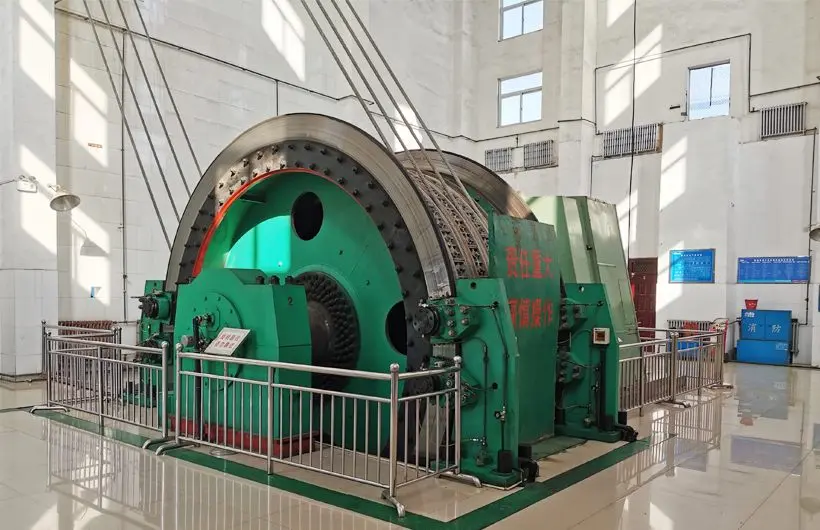

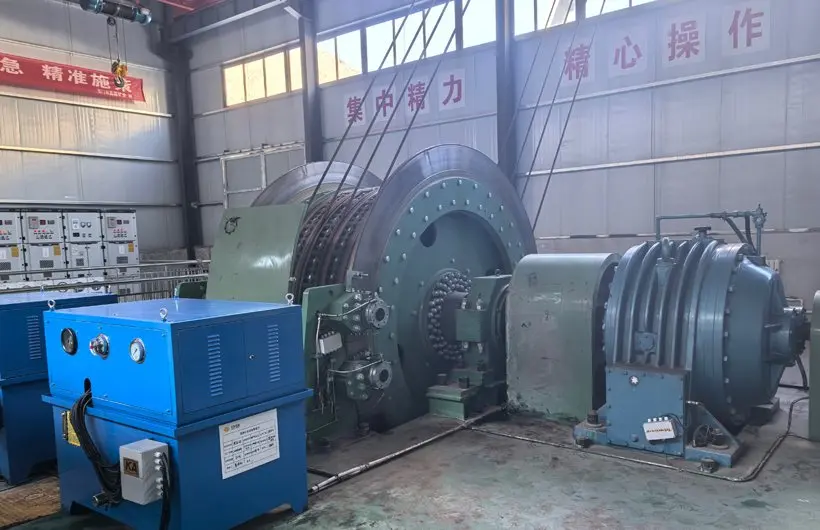

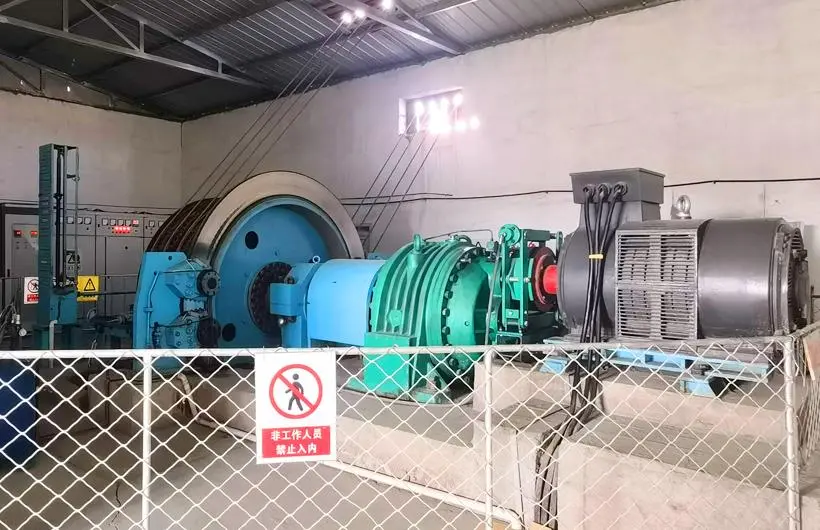

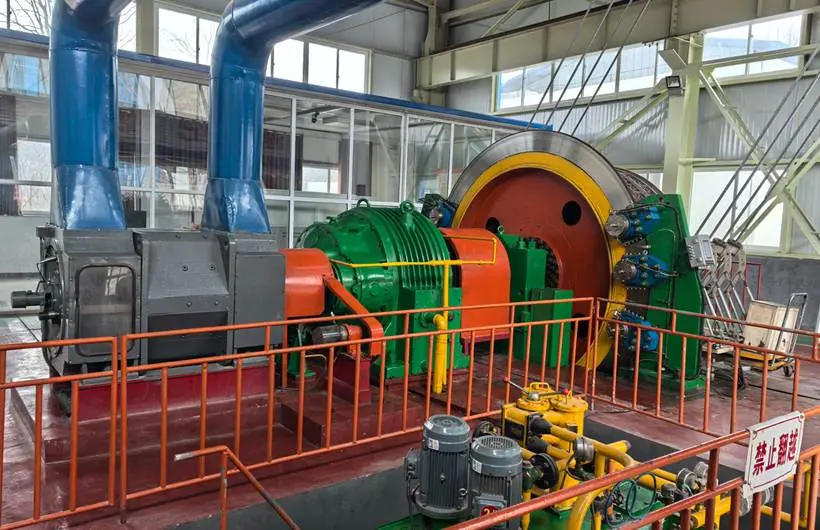

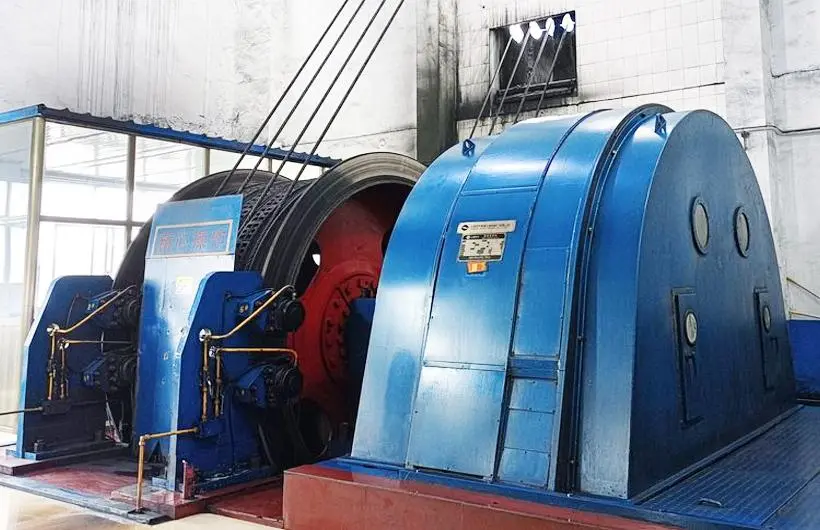

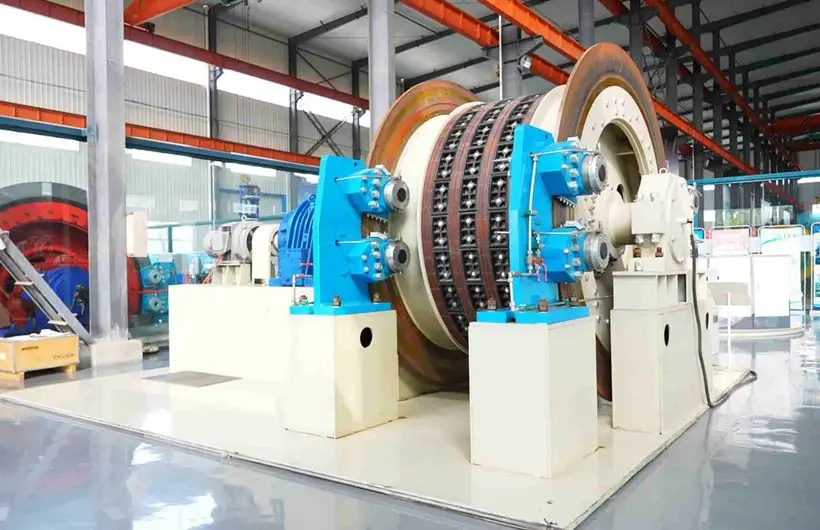

El polipasto de fricción multicable se compone principalmente de un motor, reductor, polea de fricción, sistema de frenado, indicador de profundidad, sistema de protección de velocidad y exceso de velocidad, y sistema de control. Puede ser accionado por un motor de CA o CC. Cuando se utiliza un motor de baja velocidad, no se requiere el reductor, ya que el motor puede conectarse directamente al eje del tambor, o el rotor del motor puede montarse en el extremo del eje del tambor.
El sistema de frenado es un componente crítico para garantizar la operación segura del polipasto. En situaciones de emergencia, el sistema de frenado hidráulico proporciona un par de frenado de dos etapas ajustable, permitiendo que el polipasto se detenga de manera segura y suave sin impactos excesivos. Para polipastos accionados por motores de CA, el sistema de frenado también cuenta con un ajuste de par de alta sensibilidad para controlar con precisión la velocidad de operación al acercarse al punto de detención.
Según el tipo de instalación, los polipastos de fricción multicable se dividen en modelos de montaje en torre y montaje en piso. Se utilizan principalmente en minas de carbón, minas metálicas y minas no metálicas para el izaje en pozos verticales de materiales, personal y equipos.
Dado que los equipos eléctricos auxiliares no son a prueba de explosiones, estos polipastos no son adecuados para entornos con gas, polvo de carbón u otros medios inflamables y explosivos.
Los polipastos de fricción multicable de montaje en piso de las series JKMD y JKM están diseñados y fabricados de conformidad con:
Q/HBWF006-2024 (Estándar empresarial para polipastos de fricción multicable)
AQ1036-2007 (Especificaciones de inspección de seguridad para polipastos de fricción multicable en minas de carbón)
GB/T10599-2023 (Estándar nacional para polipastos de fricción multicable)
Reglamentos de Seguridad de Minas de Carbón
Este polipasto adopta el principio de transmisión por fricción flexible. El cable de acero se enrolla alrededor de la polea de fricción, y el izaje o descenso de cargas pesadas y personal se logra mediante la fuerza de fricción entre el cable y el revestimiento de fricción.
| Parámetros básicos del montacargas de fricción de múltiples cuerdas montado en tierra JKMD | ||||||||||||
| No. | Número de Modelo | Diámetro de la Polea | Número de Cables de Acero | Coeficiente de Fricción | Tensión Estática Máxima del Cable | Diferencia Máxima de Tensión Estática | Diámetro Máximo del Cable | Separación entre Cables | Velocidad Máxima de Izaje | Diámetro de la Polea | Ángulo de Inclinación del Cable | |
| Con Reductor de Velocidad | Sin Reductor de Velocidad | |||||||||||
| m | Cuerda | kN | kN | mm | mm | m/s | M | ° | ||||
| 1 | JKMD-1.6×4 | 1.6 | 4 | 0.25 | 120 | 35 | 16 | 250 | 8 | 16 | 1.6 | 40~＜90 |
| 2 | JKMD-1.85×4 | 1.85 | 180 | 55 | 20 | 10 | 1.85 | |||||
| 3 | JKMD-2×4 | 2 | 215 | 65 | 22 | 2 | ||||||
| 4 | JKMD-2.25×4 | 2.25 | 280 | 80 | 24 | 2.25 | ||||||
| 5 | JKMD-2.8×4 | 2.8 | 420 | 120 | 30 | 300 | 15 | 2.8 | ||||
| 6 | JKMD-3×4 | 3 | 480 | 140 | 32 | 3 | ||||||
| 7 | JKMD-3.25×4 | 3.25 | 620 | 180 | 36 | 3.25 | ||||||
| 8 | JKMD-3.5×4 | 3.5 | 700 | 200 | 38 | 3.5 | ||||||
| 9 | JKMD-3.5×6 | 6 | 1050 | 300 | -8 | |||||||
| 10 | JKMD-4×4 | 4 | 4 | 950 | 270 | 44 | 350 | 18 | 4 | |||
| 11 | JKMD-4×6 | 6 | 1400 | 400 | ||||||||
| 12 | JKMD-4.5×4 | 4.5 | 4 | 1200 | 350 | 50 | 4.5 | |||||
| 13 | JKMD-4.5×6 | 6 | 1750 | 500 | ||||||||
| 14 | JKMD-5×4 | 5 | 4 | 1400 | 400 | 54 | 5 | |||||
| 15 | JKMD-5×6 | 6 | 2000 | 600 | ||||||||
| 16 | JKMD-5.5×4 | 5.5 | 4 | 1750 | 500 | 60 | 5.5 | |||||
| 17 | JKMD-5.5×6 | 6 | 2400 | 700 | ||||||||
| 18 | JKMD-5.7×4 | 5.7 | 4 | 1850 | 530 | 62 | 5.7 | |||||
| 19 | JKMD-6×4 | 6 | 2000 | 600 | 66 | 20 | 6 | |||||
| 20 | JKMD-6×6 | 6 | 2700 | 700 | ||||||||
| 21 | JKMD-6.2×4 | 6.2 | 4 | 2200 | 630 | 68 | 6.2 | |||||
| 22 | JKMD-6.5×4 | 6.5 | 2500 | 700 | 72 | 6.5 | ||||||
| 23 | JKMD-6.5×6 | 6 | 3250 | 900 | 400 | |||||||
| 24 | JKMD-6.75×4 | 6.75 | 4 | 2650 | 730 | 74 | 6.75 | |||||
| 25 | JKMD-6.75×6 | 6 | 3500 | 900 | ||||||||
| 26 | JKMD-7×4 | 7 | 4 | 2800 | 800 | 76 | 7 | |||||
| 27 | JKMD-7×6 | 6 | 3750 | 1000 | 425 | |||||||
| 28 | JKMD-7.5×4 | 7.5 | 4 | 3200 | 900 | 82 | 7.5 | |||||
| 29 | JKMD-7.5×6 | 6 | 4450 | 1200 | ||||||||
|
Las especificaciones del producto enumeradas en esta tabla son las especificaciones preferentes. Durante la selección, si el cálculo antideslizante del sistema no cumple con los requisitos, puede ajustarse todo el sistema de izado. Si aún así no se cumplen los requisitos, seleccione la especificación inmediatamente superior. Para los montacargas de fricción de múltiples cuerdas de gran tamaño con alta potencia instalada, cuando la transmisión por accionamiento único no pueda satisfacer los requisitos operativos, se preferirá el accionamiento de doble motor Tipo IV. |
||||||||||||
| JKMD Basic parameters of ground-mounted multi-rope friction hoist | ||||||||||||
| No. | Model Number | Sheave Wheel Diameter | Number of Wire Ropes | Friction Coefficient | Maximum Static Tension of Wire Rope | Maximum Static Tension Difference | Maximum Diameter of Wire Rope | Wire Rope Spacing | Maximum Hoisting Speed | Sheave Wheel Diameter | Wire Rope Inclination Angle | |
| With Speed Reducer | Without Speed Reducer | |||||||||||
| m | rope | kN | kN | mm | mm | m/s | M | ° | ||||
| 1 | JKMD-1.6×4 | 1.6 | 4 | 0.25 | 120 | 35 | 16 | 250 | 8 | 16 | 1.6 | 40~＜90 |
| 2 | JKMD-1.85×4 | 1.85 | 180 | 55 | 20 | 10 | 1.85 | |||||
| 3 | JKMD-2×4 | 2 | 215 | 65 | 22 | 2 | ||||||
| 4 | JKMD-2.25×4 | 2.25 | 280 | 80 | 24 | 2.25 | ||||||
| 5 | JKMD-2.8×4 | 2.8 | 420 | 120 | 30 | 300 | 15 | 2.8 | ||||
| 6 | JKMD-3×4 | 3 | 480 | 140 | 32 | 3 | ||||||
| 7 | JKMD-3.25×4 | 3.25 | 620 | 180 | 36 | 3.25 | ||||||
| 8 | JKMD-3.5×4 | 3.5 | 700 | 200 | 38 | 3.5 | ||||||
| 9 | JKMD-3.5×6 | 6 | 1050 | 300 | -8 | |||||||
| 10 | JKMD-4×4 | 4 | 4 | 950 | 270 | 44 | 350 | 18 | 4 | |||
| 11 | JKMD-4×6 | 6 | 1400 | 400 | ||||||||
| 12 | JKMD-4.5×4 | 4.5 | 4 | 1200 | 350 | 50 | 4.5 | |||||
| 13 | JKMD-4.5×6 | 6 | 1750 | 500 | ||||||||
| 14 | JKMD-5×4 | 5 | 4 | 1400 | 400 | 54 | 5 | |||||
| 15 | JKMD-5×6 | 6 | 2000 | 600 | ||||||||
| 16 | JKMD-5.5×4 | 5.5 | 4 | 1750 | 500 | 60 | 5.5 | |||||
| 17 | JKMD-5.5×6 | 6 | 2400 | 700 | ||||||||
| 18 | JKMD-5.7×4 | 5.7 | 4 | 1850 | 530 | 62 | 5.7 | |||||
| 19 | JKMD-6×4 | 6 | 2000 | 600 | 66 | 20 | 6 | |||||
| 20 | JKMD-6×6 | 6 | 2700 | 700 | ||||||||
| 21 | JKMD-6.2×4 | 6.2 | 4 | 2200 | 630 | 68 | 6.2 | |||||
| 22 | JKMD-6.5×4 | 6.5 | 2500 | 700 | 72 | 6.5 | ||||||
| 23 | JKMD-6.5×6 | 6 | 3250 | 900 | 400 | |||||||
| 24 | JKMD-6.75×4 | 6.75 | 4 | 2650 | 730 | 74 | 6.75 | |||||
| 25 | JKMD-6.75×6 | 6 | 3500 | 900 | ||||||||
| 26 | JKMD-7×4 | 7 | 4 | 2800 | 800 | 76 | 7 | |||||
| 27 | JKMD-7×6 | 6 | 3750 | 1000 | 425 | |||||||
| 28 | JKMD-7.5×4 | 7.5 | 4 | 3200 | 900 | 82 | 7.5 | |||||
| 29 | JKMD-7.5×6 | 6 | 4450 | 1200 | ||||||||
| The product specifications listed in this table are the preferred specifications. During selection, if the anti-slip calculation of the system does not meet the requirements, the entire hoisting system may be adjusted. If the requirements are still not met, select the next higher specification. For large multi-rope friction hoists with high installed power, where single-drive transmission cannot meet operational requirements, TypeⅣ dual-motor drive is preferred. |
||||||||||||
