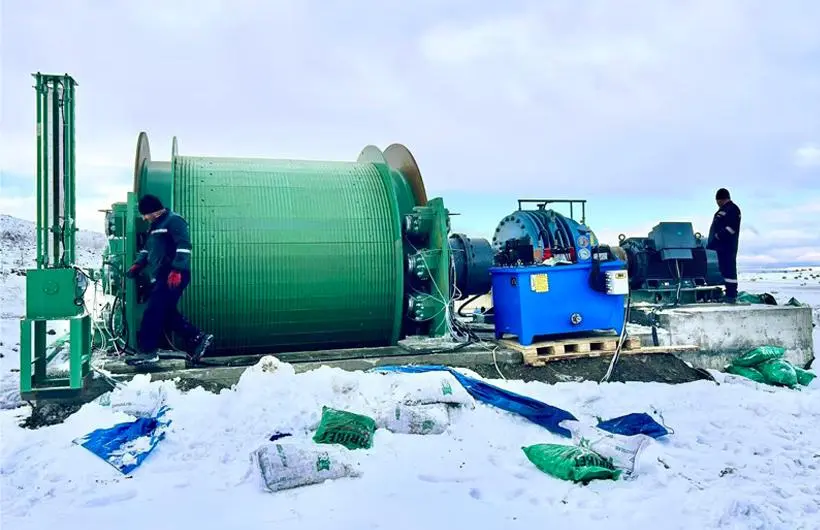

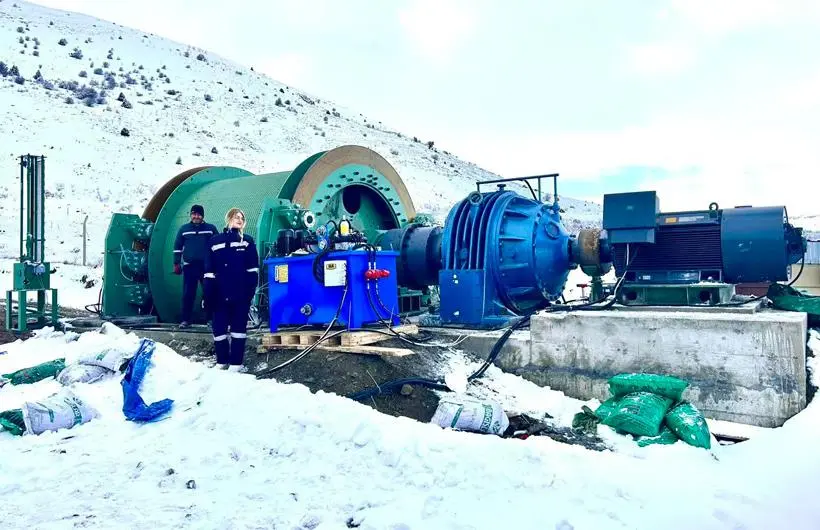

Los malacates mineros JK y 2JK transportan materiales y personal en pozos mineros. Funcionan mediante motor y reductor con control eléctrico de velocidad. Incluyen frenos electrohidráulicos, indicador de profundidad y sistema de monitoreo en red.
Presentación del producto

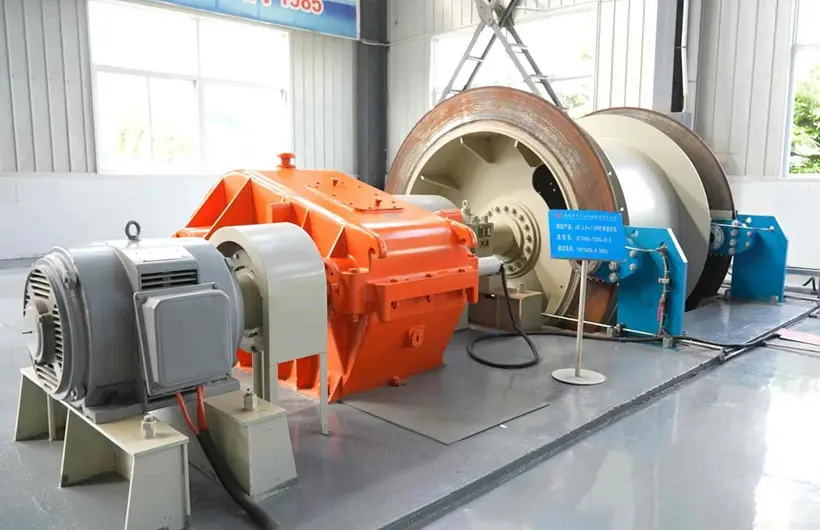

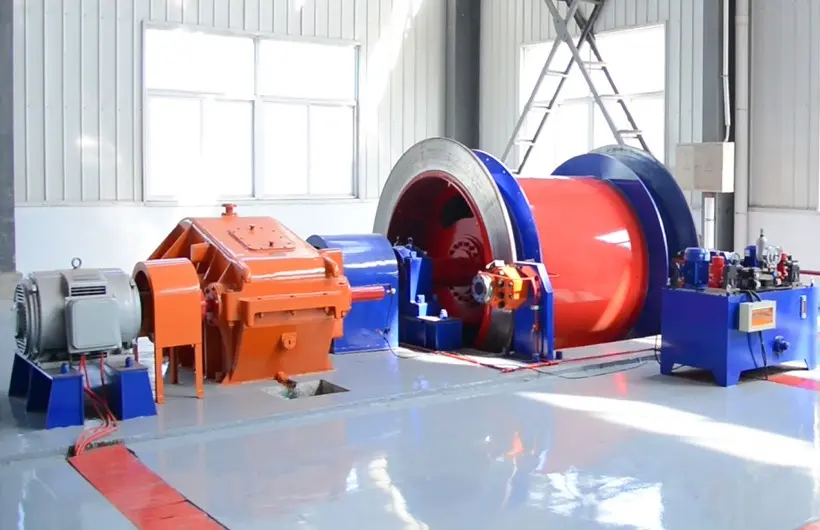

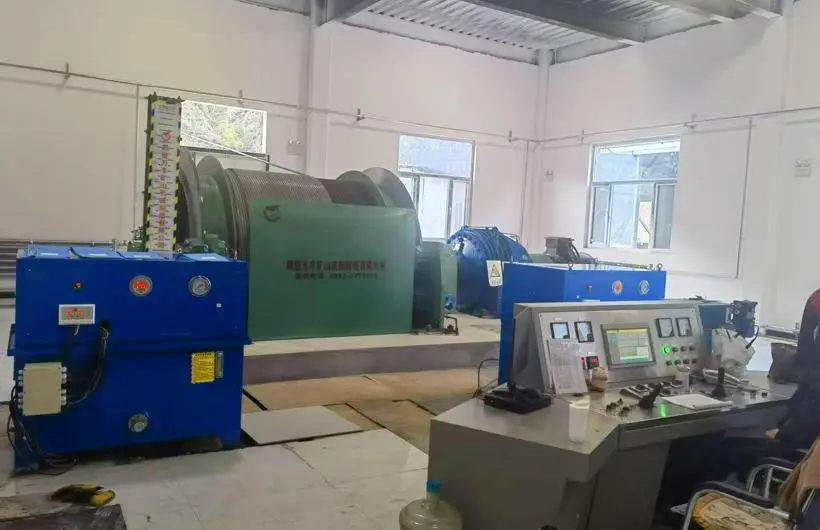

El motor eléctrico transmite potencia al tambor que enrolla el cable de acero a través de un reductor, permitiendo el izaje y descenso de contenedores. La regulación de velocidad se logra mediante control eléctrico. El freno de disco es controlado hidráulica y eléctricamente. La indicación de profundidad del contenedor de izaje está provista por diversos sistemas indicadores de posición. Un sistema combinado de control mecánico, eléctrico e hidráulico, que incluye sensores y componentes de control, supervisa y protege el malacate. La transferencia de información dentro y fuera del malacate se realiza mediante tecnología informática y de red.
Los malacates de tambor simple de cable serie JK y 2JK se utilizan principalmente en pozos verticales o inclinados de minas de carbón, metálicas y no metálicas para el izaje de carbón, materiales, personal, y el descenso de equipos u otras cargas. También pueden emplearse para otras aplicaciones de tracción y transporte.
Estos malacates están diseñados y fabricados conforme a:
Q/HBWF003-2016 – Norma Empresarial para Malacates Mineros de Tambor Simple de Cable
AQ1035-2007 – Especificación de Inspección de Seguridad para Malacates de Tambor Simple de Cable en Minas de Carbón
GB/T20961-2018 – Norma Nacional para Malacates Mineros de Tambor Simple de Cable
Reglamentos de Seguridad para Minas de Carbón
| Tabla de Parámetros Técnicos JK para Malacates Mineros de Tambor Simple de Cable | |||||||||
| Modelo | Tambor de Izaje | Tensión Estática Máxima | Diámetro Máximo del Cable de Acero | Altura de Izaje / Longitud de Transporte | Velocidad Máxima de Elevación | ||||
| Número de Unidades | Diámetro | Ancho | 1ra capa | 2da capa | 3ra capa | ||||
| m | kN | mm | m | m/s | |||||
| JK-2×1.5P | 1 | 2 | 1.5 | 60 | 25 | 280 | 605 | 962 | 7 |
| JK-2×1.8P | 1.8 | 350 | 746 | 1176 | |||||
| JK-2×2.0P | 2 | 390 | 826 | 1305 | |||||
| JK-2.5×2P | 2.5 | 2 | 90 | 31 | 393 | 832 | 1312 | 9 | |
| JK-2.5×2.3P | 2.3 | 463 | 974 | 1528 | |||||
| JK-3.0×2.2P | 3 | 2.2 | 130 | 37 | 435 | 917 | 1447 | 12 | |
| JK-3.0×2.5P | 2.5 | 506 | 1060 | 1664 | |||||
| JK-3.5×2.5P | 3.5 | 2.5 | 170 | 43 | 501 | 1049 | 1654 | 12 | |
| JK-3.5×2.8P | 2.8 | 572 | 1193 | 1871 | |||||
| JK-4×2.2P | 4 | 2.2 | 245 | 50 | 415 | 875 | 1395 | 14 | |
| JK-4×2.5P | 2.25 | 470 | 990 | 1576 | |||||
| JK-4×2.7P | 2.7 | 532 | 1110 | 1752 | |||||
| JK-4×3P | 3 | 560 | 1188 | 1890 | |||||
| JK-4.5×3P | 4.5 | 3 | 280 | 56 | 597 | 1242 | 1958 | ||
| JK-5×3P | 5 | 3 | 350 | 62 | 593 | 1232 | 1948 | ||
| JK-5×3.5P | 3.5 | 710 | 1469 | 2307 | |||||
| Notas: ·La Altura Máxima de Izaje o Longitud Inclinada es un valor de referencia calculado en base al diámetro máximo del cable de acero. ·La Velocidad Máxima de Izaje se calcula basándose en un enrollado de capa simple. ·Las especificaciones del producto listadas en esta tabla son las especificaciones preferentes. |
|||||||||
