Cumple con normas de seguridad minera. Dispositivo interbloqueado con malacate opera automáticamente mediante PLC. Barrera se activa en estados normales y ante fugas, garantizando protección en pozos inclinados para personal y materiales.
Introducción del Producto

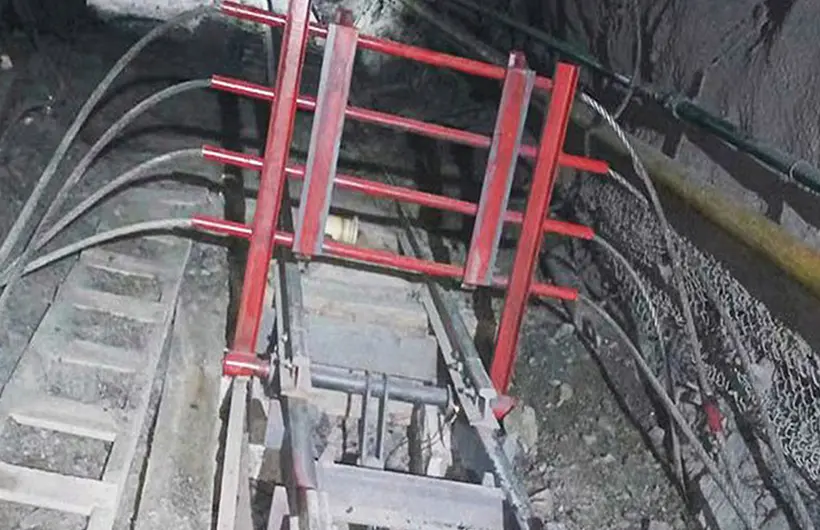

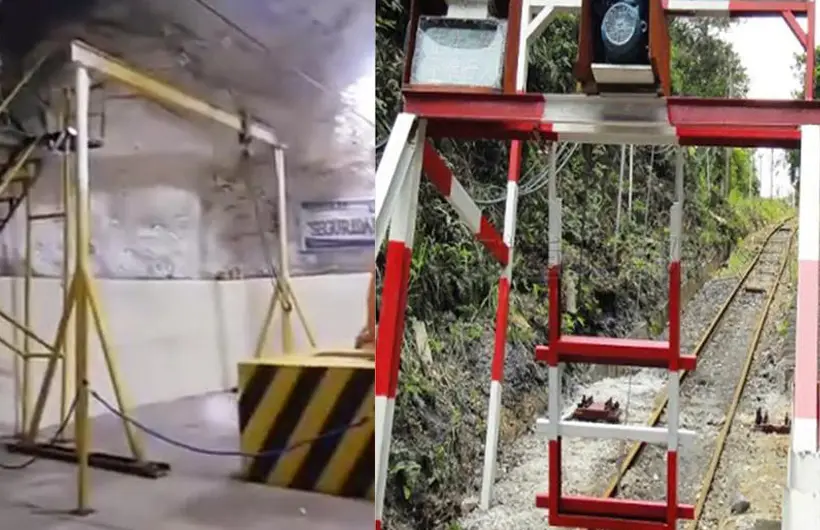

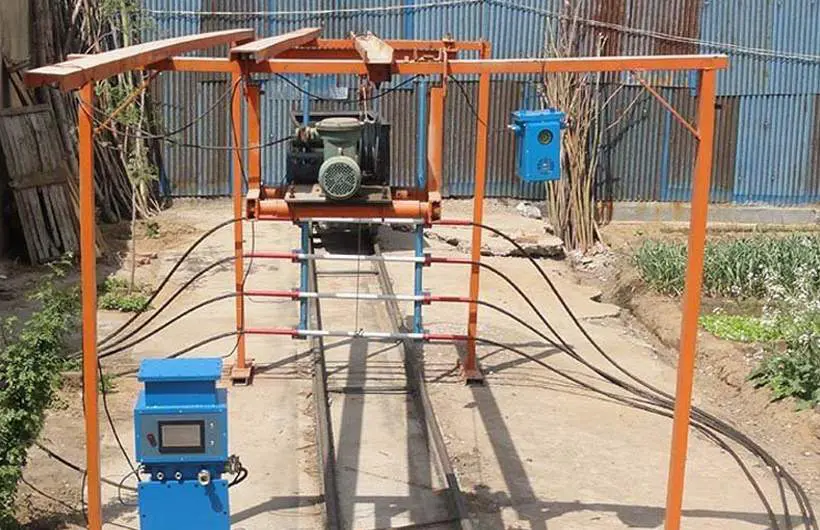

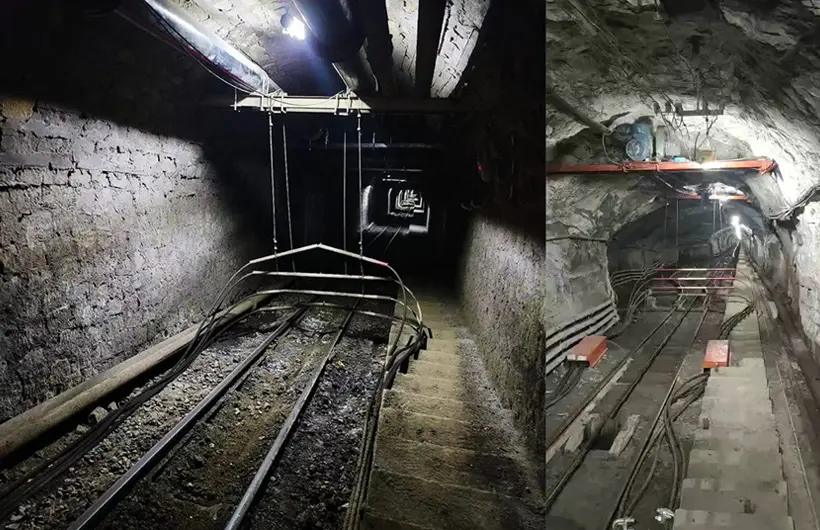

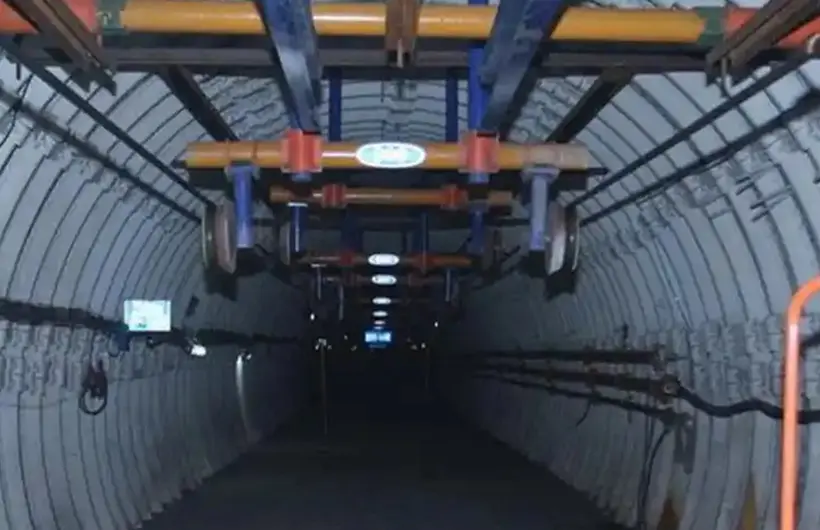

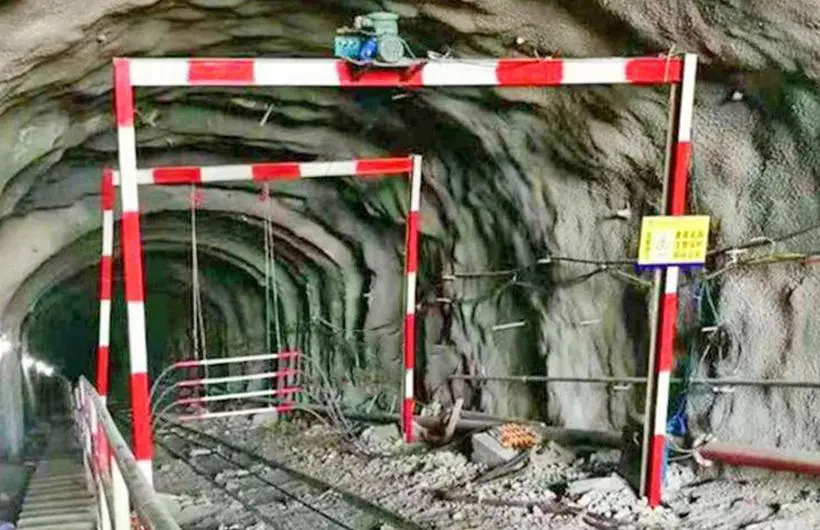

Este producto cumple con las Normas de Seguridad en Minas de Carbón, que exigen la instalación de dispositivos de protección contra vagones descontrolados en pozos inclinados, capaces de detener vehículos con cables rotos o ganchos desenganchados. El dispositivo de retención de vehículos debe permanecer cerrado en todo momento y solo puede abrirse para liberar vehículos. En pozos inclinados utilizados también para transporte de personal, tanto el dispositivo de retención de vehículos como el de protección contra vagones descontrolados deben mantenerse en posición abierta y estar bloqueados de forma confiable durante el izaje de personal.
Este dispositivo está interconectado con la fuente de alimentación del malacate: cuando el malacate está energizado, el dispositivo opera; cuando se desenergiza, el dispositivo cesa su funcionamiento. Al energizarse, el sistema detecta la posición en tiempo real del vagón minero para verificar si la barrera de parada está completamente bajada.
Durante el descenso normal, la barrera permanece cerrada. Cuando el vagón minero alcanza el primer valor preestablecido por el PLC, el PLC principal controla el motor de izaje para elevar automáticamente la barrera. Al alcanzar el segundo valor preestablecido, el PLC controla el motor para bajar la barrera, restaurando el estado cerrado. Durante el ascenso normal, la barrera se baja automáticamente al alcanzar el segundo valor preestablecido, regresando al estado cerrado. Cuando el vagón minero asciende normalmente al segundo valor preestablecido.
el PLC controla el ascenso de la barrera. Al alcanzar el primer valor preestablecido, la barrera se baja automáticamente, restaurando el estado normalmente cerrado. Cuando el vagón minero supera la velocidad de viaje normal (descontrol o deslizamiento), el PLC controla la barrera tipo amortiguador para interceptar el vagón minero de manera confiable, previniendo efectivamente accidentes.
| Tabla de Parámetros para Dispositivos Antifuga en Pozos Inclinados | ||
| Categoría de Parámetros | Especificaciones Técnicas | Estándar/Modelo de Referencia |
| Resistencia al impacto | 1.5-2.5MJ | MT 933-2005 |
| Distancia de amortiguación | 0.3-10m(Disipador de Energía Flexible) | ZDC 933-2005 |
| Resistencia máxima de amortiguación | ≤220kN（ZDC30-2.2 Model） | |
| Ángulo de inclinación aplicable | ≤30 ° | |
| Voltaje de la caja de control | AC 127V (±10%） | KHG6-127/B |
| Voltaje del motor del malacate | AC 380V/660V/1140V | JF-150ZD |
| Precisión de detección | Error de detección de espacio de estacionamiento ≤0,1 m, Umbral de detección de velocidad 5 m/s |
|
| Tiempo de respuesta de la barrera | Diseño normalmente cerrado, Tiempo de respuesta de accionamiento ≤0,5 segundos, Tiempo de elevación 3-5 segundos |
|
| Especificaciones del cable de acero | φ18mm（6×37+FC Model） | |
| Adaptación a la vía | （18-38kg/m） | |
