Los malacates mineros JK y 2JK transportan materiales y personal en pozos mineros. Funcionan mediante motor y reductor con control eléctrico de velocidad. Incluyen frenos electrohidráulicos, indicador de profundidad y sistema de monitoreo en red.
Presentación del producto

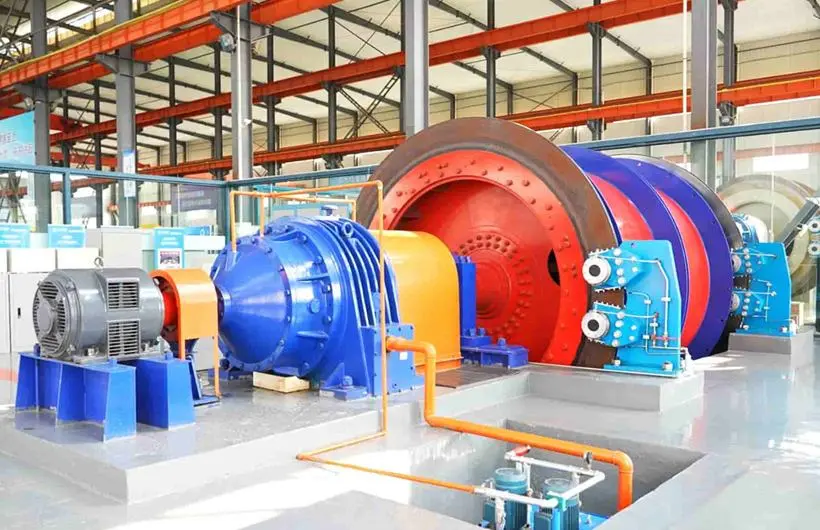

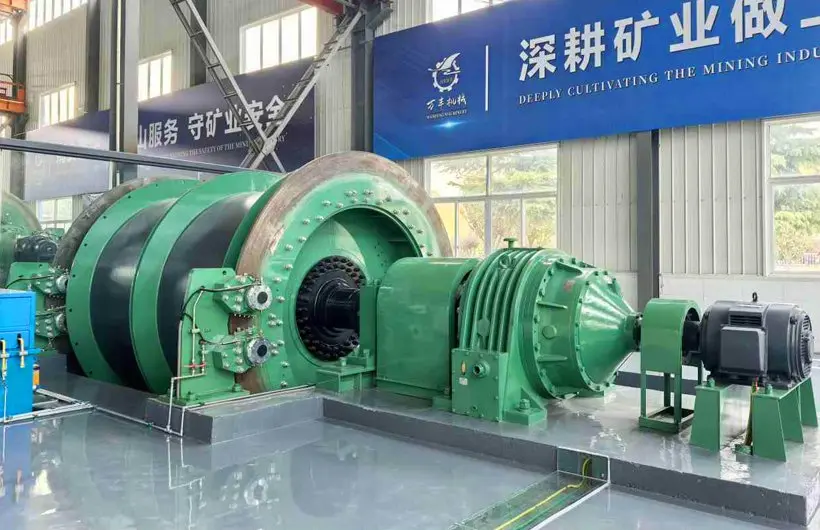

El motor transmite potencia al tambor a través de un reductor para enrollar el cable de acero, permitiendo el ascenso y descenso de los contenedores. La regulación de velocidad se logra mediante control eléctrico, mientras que el freno de disco es operado por un sistema combinado hidráulico y eléctrico. Diferentes indicadores de posición proporcionan una indicación precisa de la profundidad del contenedor. Un sistema de control coordinado mecánico, eléctrico e hidráulico garantiza el monitoreo y protección integral del malacate, con tecnología informática y de red que permite una comunicación de datos fluida interna y externa.
Las series JK y 2JK de malacates mineros de arrollamiento de cuerda simple se utilizan principalmente en pozos verticales o inclinados de minas de carbón, metal y no metálicas para el izaje de carbón, materiales, personal y equipos. También pueden utilizarse para otros fines de tracción y transporte.
Estas series están diseñadas y fabricadas de acuerdo con:
la norma empresarial Q/HBWF003-2016 (Malacate Minero de Arrollamiento de Cuerda Simple),
la norma sectorial AQ1035-2007 (Código de Inspección de Seguridad para Malacates Mineros de Arrollamiento de Cuerda Simple para Minas de Carbón),
la norma nacional GB/T20961-2018 (Malacate Minero de Arrollamiento de Cuerda Simple) y las Regulaciones de Seguridad de Minas de Carbón.
| Parámetros Técnicos del Malacate de Arrollamiento de Cuerda Simple 2JK | |||||||||||
| Modelo | Drum | Tensión Estática Máxima | Diferencia de Tensión Estática Máxima | Diámetro Máximo del Cable de Acero | Altura de Izaje / Longitud de Transporte | Velocidad de Izaje Máxima | |||||
| unidad | Diámetro | Ancho | Distancia entre Tambores Dobles | 1ra capa | 2da capa | 3ra capa | |||||
| m | mm | kN | kN | mm | m | m/s | |||||
| 2JK-2×1.0P | 2 | 2.0 | 1.00 | 1090 | 60 | 40 | 25 | 163 | 369 | 605 | 7.0 |
| 2JK-2×1.25P | 1.25 | 1340 | 222 | 487 | 784 | ||||||
| 2JK-2×1.5P | 1.50 | 1590 | 245 | 554 | 908 | ||||||
| 2JK-2.5×1.2P | 2.5 | 1.20 | 1290 | 90 | 55 | 31 | 205 | 453 | 738 | 9.0 | |
| 2JK-2.5×1.5P | 1.50 | 1590 | 276 | 595 | 953 | ||||||
| 2JK-2.5×1.8P | 1.80 | 1890 | 332 | 715 | 1145 | ||||||
| 2JK-3×1.5P | 3.0 | 1.50 | 1590 | 130 | 80 | 37 | 270 | 584 | 942 | 12.0 | |
| 2JK-3×1.8P | 1.80 | 1890 | 341 | 727 | 1159 | ||||||
| 2JK-3×2.0P | 2.00 | 2090 | 378 | 807 | 1286 | ||||||
| 2JK-3×2.2P | 2.20 | 2290 | 416 | 888 | 1415 | ||||||
| 2JK-3.5×1.7P | 3.5 | 1.70 | 1790 | 170 | 115 | 43 | 312 | 667 | 1074 | ||
| 2JK-3.5×2.1P | 2.10 | 2190 | 407 | 858 | 1364 | ||||||
| 2JK-3.5×2.4P | 2.40 | 2490 | 464 | 978 | 1555 | 14.0 | |||||
| 2JK-3.5×2.6P | 2.60 | 2690 | 502 | 1056 | 1680 | ||||||
| 2JK-4×1.7P | 4.0 | 1.70 | 1790 | 245 | 165 | 50 | 318 | 670 | 1072 | ||
| 2JK-4×2.1P | 2.10 | 2190 | 392 | 828 | 1324 | ||||||
| 2JK-4.5×2.2P | 2.20 | 2290 | 280 | 185 | 56 | 410 | 864 | 1385 | |||
| 2JK-5×2.3P | 5.0 | 2.30 | 2390 | 350 | 230 | 62 | 429 | 900 | 1446 | ||
| 2JK-5.5×2.4P | 5.5 | 2.40 | 2490 | 425 | 280 | 68 | 447 | 936 | 1506 | ||
| 2JK-6×2.5P | 6.0 | 2.50 | 2590 | 500 | 320 | 75 | 457 | 957 | 1543 | ||
| Nota 1: La altura máxima de elevación o longitud inclinada es un valor de referencia calculado en base al diámetro máximo del cable de acero. | |||||||||||
| Nota 2: La velocidad máxima de elevación se calcula en base al arrollamiento de una sola capa. | |||||||||||
| Nota 3: Las especificaciones del producto en esta tabla son las especificaciones preferentes. | |||||||||||
